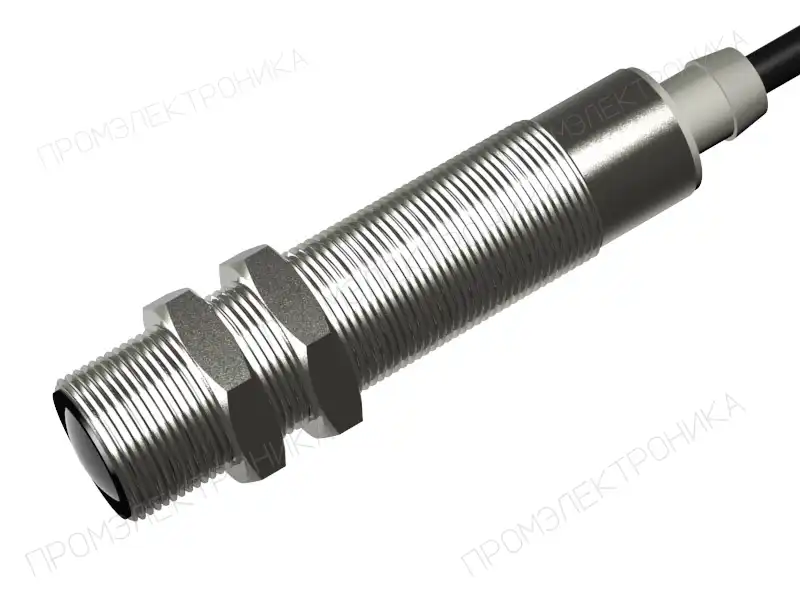

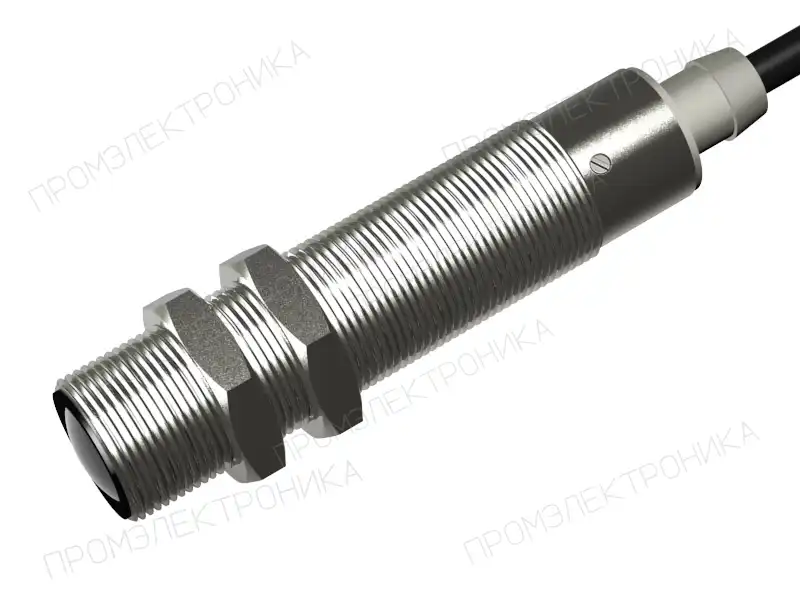

Датчик бесконтактный оптический ОИ14(Д16Т)
Параметры исполнения
- Диапазон питающих напряжений, В
- 10-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М18x1
- Способ подключения
- Кабель
- Степень защиты IP
- IP 67
В заявке будет указано полное исполнение и артикул 16239.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ОИ14(Д16Т)
Датчик бесконтактный оптический ОИ14(Д16Т) производства СКБ Индукция, артикул 16239. Исполнение относится к группе «Барьерный. Тип Т. Излучатели. 3-х, 4-х проводные на постоянное напряжение 10-30В».

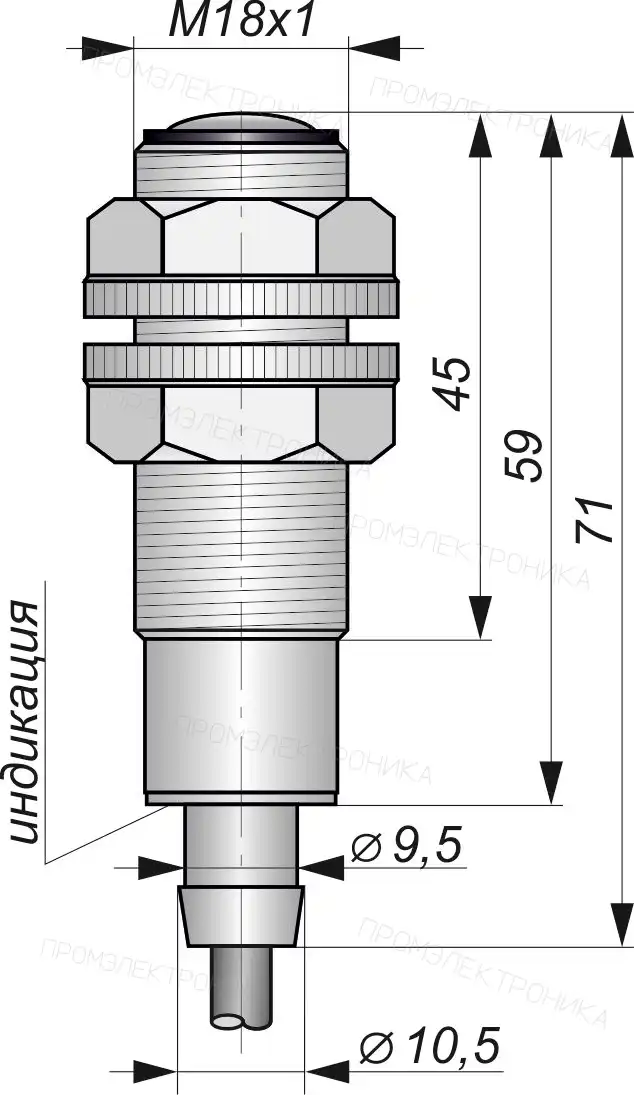

Монтажные характеристики ОИ14(Д16Т): корпус — Цилиндрический с резьбой, М18x1; материал — Алюминий.
Электрическое исполнение: питание 10-30[DC] В. При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение ОИ14(Д16Т) — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М18x1 |
|---|---|
| Материал корпуса датчика | Алюминий |
| Степень защиты IP | IP 67 |
| Момент затяжки крепежа, Нм, не более | 2,44 |
| Материал гайки | Пластик |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Наличие защиты от переполюсовки | Есть |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | ПМВ 2x0,34 мм² |
| Наличие индикации питания | Есть |
| Ток потребления, мА, не более | 35 |
| Номинальное расстояние излучения, мм | 16000 |
| Угол излучения, ° | 5±1 |
| Материал оптики | Стекло |
| Наличие регулировки зоны чувствительности, Sd, мм | Нет |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
Искать по маркировке другого датчикаДругие исполнения модели
Сравните полное обозначение и отличающиеся параметры.
