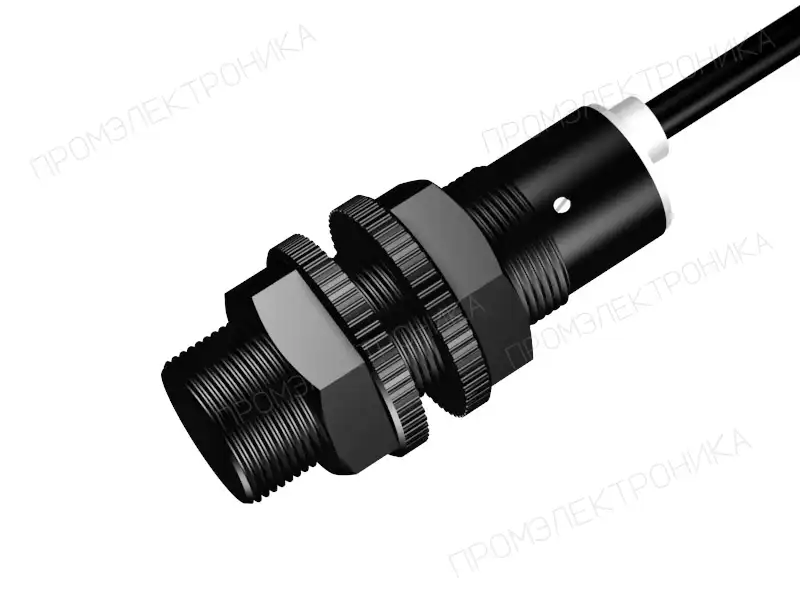

Датчик бесконтактный ёмкостный E02-NO-PNP-P-ПГ-BT(12X18H10T, без регулировки).
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 5 (ст. мишень)
- Рабочее расстояние переключения, Sa, мм
- 4,1
- Схема выхода
- PNP общий (-)
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 10-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М18x1
В заявке будет указано полное исполнение и артикул 15899.
Запросить цену и срокsales@prom-elec.comНазначение и особенности E02-NO-PNP-P-ПГ-BT(12X18H10T, без регулировки).
Датчик бесконтактный ёмкостный E02-NO-PNP-P-ПГ-BT(12X18H10T, без регулировки). производства СКБ Индукция, артикул 15899. Исполнение относится к группе «3-х, 4-х проводные на постоянное напряжение 10-30В».

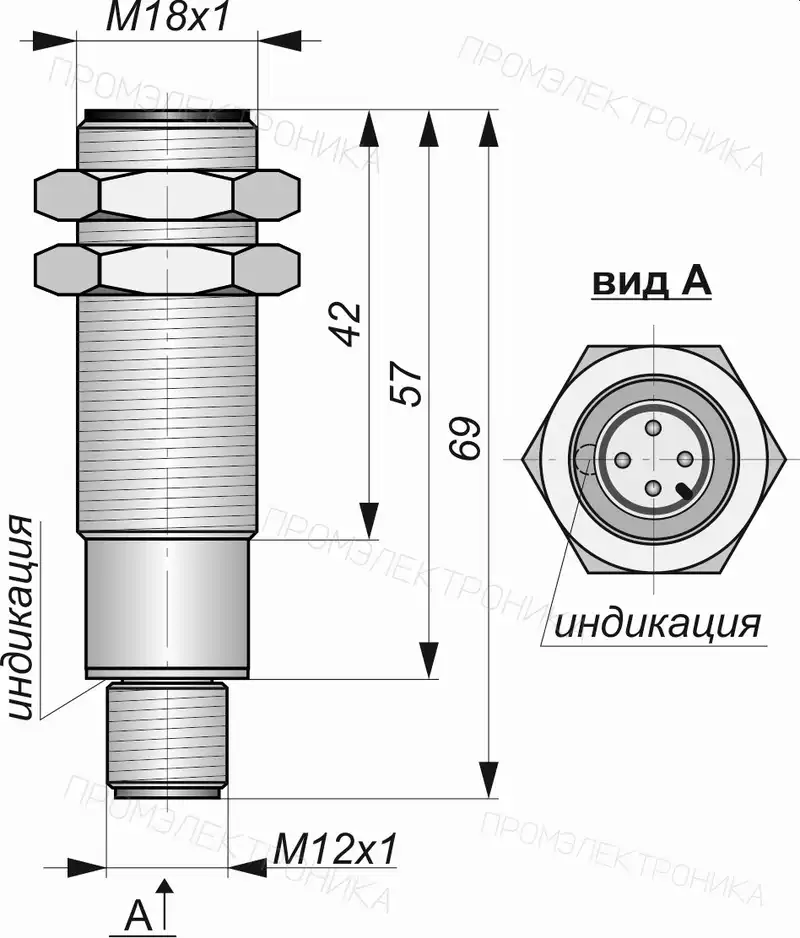

Монтажные характеристики E02-NO-PNP-P-ПГ-BT(12X18H10T, без регулировки).: корпус — Цилиндрический с резьбой, М18x1; материал — Нержавеющая сталь; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 5 (ст. мишень) мм. Рабочее расстояние Sa указано отдельно: 4,1 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 10-30[DC] В, схема выхода «PNP общий (-)», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

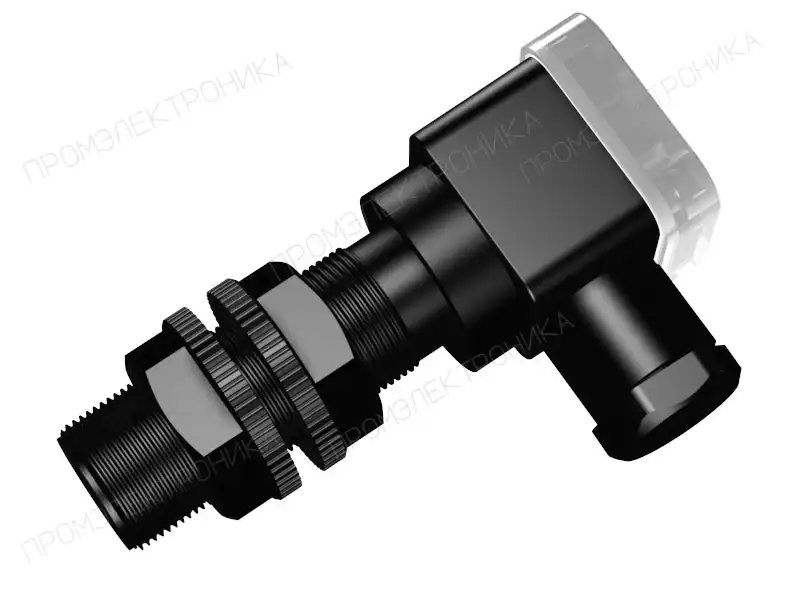

Подключение E02-NO-PNP-P-ПГ-BT(12X18H10T, без регулировки). — разъём. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68/ IP6х(5,6,7,8) разъема в соответствии с IP соединителя; рабочая температура окружающей среды -15…+105 °C; максимальная частота переключения 300 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 5 (ст. мишень) |
|---|---|
| Способ установки | Встраиваемый |
| Схема выхода | PNP общий (-) |
| Функция выхода | NO |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М18x1 |
| Материал корпуса датчика | Нержавеющая сталь |
| Максимальная частота переключения, Гц | 300 |
| Степень защиты IP | IP 68/ IP6х(5,6,7,8) разъема в соответствии с IP соединителя |
| Момент затяжки крепежа, Нм, не более | 18 |
| Материал гайки | Нержавеющая сталь |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 4,1 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 400 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Способ подключения | Разъём |
| Рабочая температура окружающей среды, °С | -15…+105 |
| Наличие индикации питания | Нет |
| Ток потребления, мА, не более | 15 |
| Рабочее расстояние переключения, Sa, % от Sn | ≤81 |
