Датчик бесконтактный индуктивный И27-NO-ACR-ПГ(Текаформ)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 15
- Рабочее расстояние переключения, Sa, мм
- 12,2
- Схема выхода
- AC с реле
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 198-250[AC ]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М30x1,5
В заявке будет указано полное исполнение и артикул 15808.
Запросить цену и срокsales@prom-elec.comНазначение и особенности И27-NO-ACR-ПГ(Текаформ)
Датчик бесконтактный индуктивный И27-NO-ACR-ПГ(Текаформ) производства СКБ Индукция, артикул 15808. Исполнение относится к группе «На переменное 20-250В/ постоянное напряжение 30-250В».

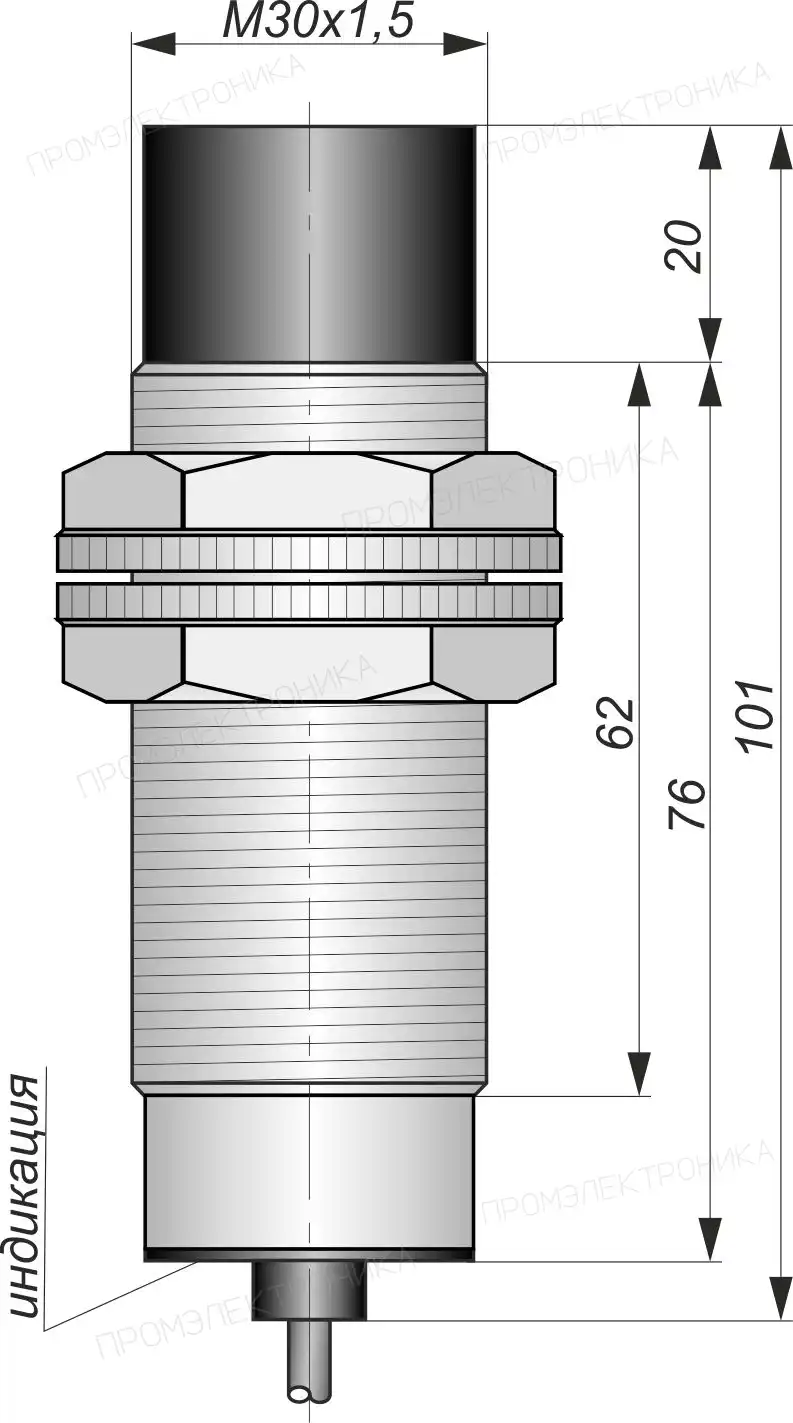

Монтажные характеристики И27-NO-ACR-ПГ(Текаформ): корпус — Цилиндрический с резьбой, М30x1,5; материал — Пластик; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Номинальное расстояние переключения Sn для этого артикула — 15 мм. Рабочее расстояние Sa указано отдельно: 12,2 мм. Эти величины учитывают при выборе фактического зазора.

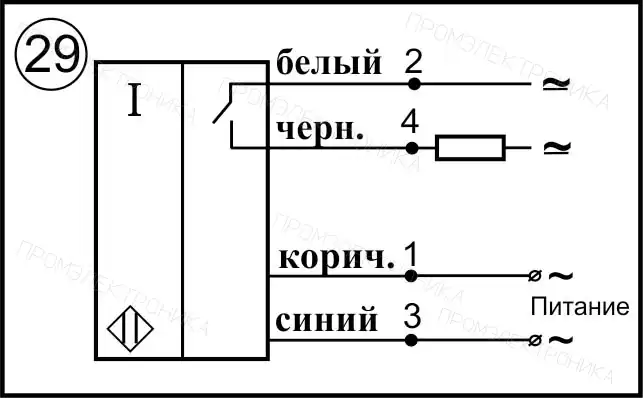

Электрическое исполнение: питание 198-250[AC ] В, схема выхода «AC с реле», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение И27-NO-ACR-ПГ(Текаформ) — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68; рабочая температура окружающей среды -25…+75 °C. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 15 |
|---|---|
| Способ установки | Не встраиваемый |
| Схема выхода | AC с реле |
| Функция выхода | NO |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М30x1,5 |
| Материал корпуса датчика | Пластик |
| Степень защиты IP | IP 68 |
| Момент затяжки крепежа, Нм, не более | 6,43 |
| Материал гайки | Пластик |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 12,2 |
| Диапазон питающих напряжений, В | 198-250[AC ] |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Нет |
| Наличие комплексной защиты | Нет |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | Нет |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | ПМВ МБ 4x0,25 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
