СКБ ИНДУКЦИЯ · АРТИКУЛ 15579
Панель индикации LDP01 T0.0
Полное обозначение: LDP01 T0.0
Параметры исполнения
- Номинальное напряжение питания, В
- 24 DC

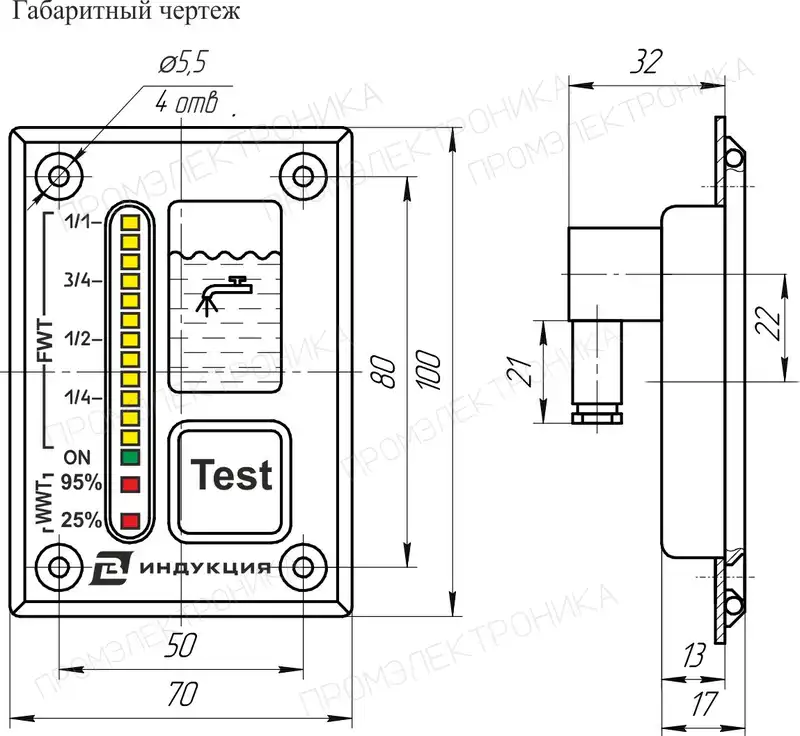

- Габаритные размеры, мм
- 70х100х32
- Материал корпуса
- 12Х18Н10Т
- Диапазон рабочих температур, °С
- -50...+50
- Масса, кг, не более
- 0,15
- Количество подключаемых датчиков для чистой воды
- 1
Цена и срок поставки по запросу
Как работает блокИнтерактивный пример в 3D
В заявке будет указано полное исполнение и артикул 15579.
Запросить цену и срокsales@prom-elec.comНазначение и особенности LDP01 T0.0
Панель индикации LDP01 T0.0 производства СКБ Индукция, артикул 15579. Исполнение относится к группе «Панель индикации».
Перед включением LDP01 T0.0 проверьте входную цепь датчика и отдельно допустимую нагрузку выходов блока. Порог срабатывания, реакция на обрыв и состояние выходов при отсутствии воздействия должны соответствовать логике оборудования.
Технические характеристики
| Номинальное напряжение питания, В | 24 DC |
|---|---|
| Габаритные размеры, мм | 70х100х32 |
| Материал корпуса | 12Х18Н10Т |
| Диапазон рабочих температур, °С | -50...+50 |
| Масса, кг, не более | 0,15 |
| Количество подключаемых датчиков для чистой воды | 1 |
| Количество подключаемых датчиков для сточной воды | 2 |
| Диапазон напряжений питания, В | (18…32) DС |
| Потребляемая мощность при 25°С, ВА, не более | 2,5 |
| Ток потребления при (25±10)°С не более, мА | 40 |

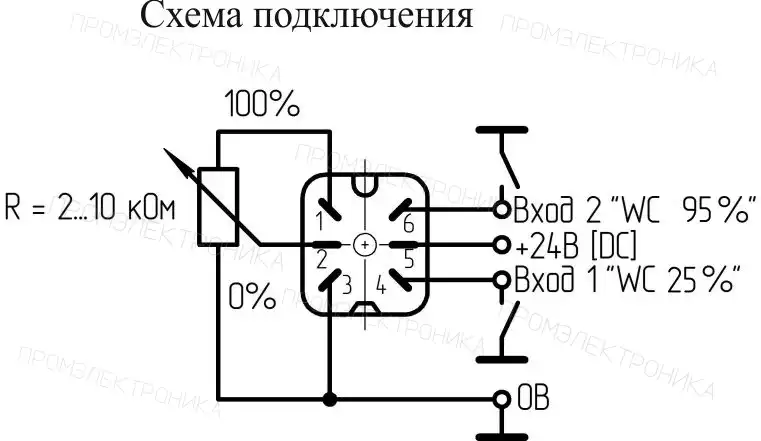

| Входное сопротивление для датчика бака чистой воды , кОм | 2...10 |
| Рабочий ток индикации предельных уровней, мА | 15 |
| Влажность, %, не более | 90 при +25 °С |
| Степень защиты по ГОСТ 14254 2015 | не ниже IP65 |

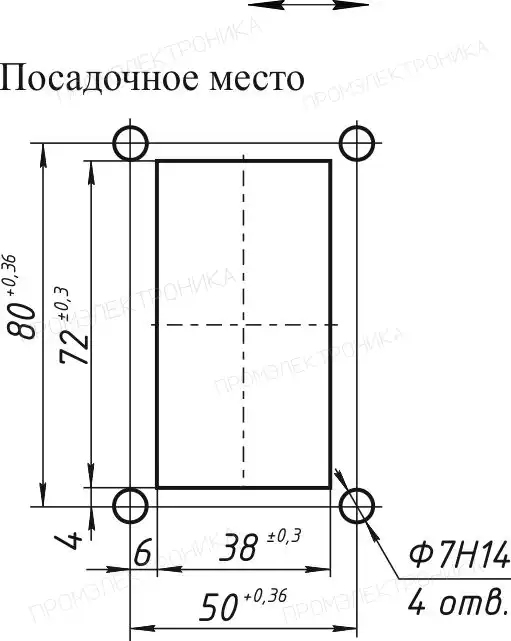

| Вырез для монтажа, мм | 38х72 |
| Глубина установки, мм | 32 |
| Монтажные отверстия, мм | Ø7 (50х80) |
| Вибропрочность, m/s ² | 5,9 (10...150 Hz) |
| Ударопрочночть, m/s² | 50 |
| Способ монтажа | передний |
| Индикация включенной панели | есть, зеленая |
| Наличие индикации уровня чистой воды | есть, желтая |
| Тип включения индикации уровня чистой воды | постоянно включена |
| Наличие индикации предельных уровней сточной воды | есть, красная |
| Тип включения сигнализации двух пред. уровней жидкости в баке сточной воды | постоянно включена |
| Проверка работоспособности | есть |
| Тип проверки работоспособности | пьезоэлектрическая кнопка, включение всей индикации на 1 2 се кунды |
