Датчик бесконтактный индуктивный ИДА09-U-PNP-K(Д16Т, НКУ)
Параметры исполнения
- Схема выхода
- PNP общий (-)
- Функция выхода
- U
- Диапазон питающих напряжений, В
- 15-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М18x1
- Способ установки
- Встраиваемый
- Способ подключения
- Клеммник
В заявке будет указано полное исполнение и артикул 14595.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ИДА09-U-PNP-K(Д16Т, НКУ)
Датчик бесконтактный индуктивный ИДА09-U-PNP-K(Д16Т, НКУ) производства СКБ Индукция, артикул 14595. Исполнение относится к группе «С аналоговым выходом 3-х, 4-х проводные на постоянное напряжение 15-30В».
Монтажные характеристики ИДА09-U-PNP-K(Д16Т, НКУ): корпус — Цилиндрический с резьбой, М18x1; материал — Алюминий; установка — встраиваемый.
Электрическое исполнение: питание 15-30[DC] В, схема выхода «PNP общий (-)», функция «U». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение ИДА09-U-PNP-K(Д16Т, НКУ) — клеммник. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67/ IP 65; рабочая температура окружающей среды +15...+35 °C. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Способ установки | Встраиваемый |
|---|---|
| Схема выхода | PNP общий (-) |
| Функция выхода | U |

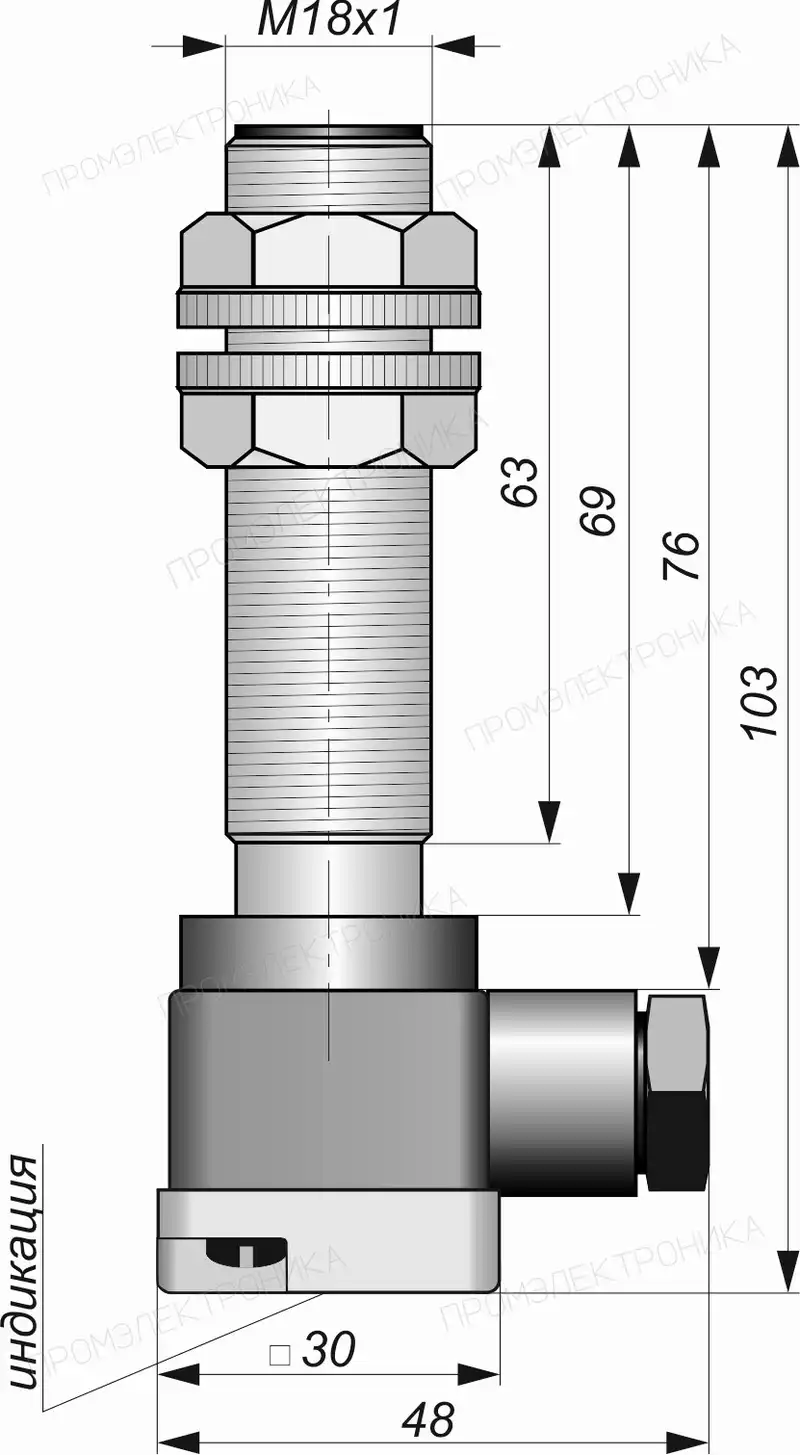

| Типоразмер корпуса, мм | Цилиндрический с резьбой, М18x1 |
| Материал корпуса датчика | Алюминий |
| Степень защиты IP | IP 67/ IP 65 |
| Материал гайки | Пластик |
| Диапазон питающих напряжений, В | 15-30[DC] |
| Наличие защиты от переполюсовки | Есть |
| Наличие заземления | Нет |

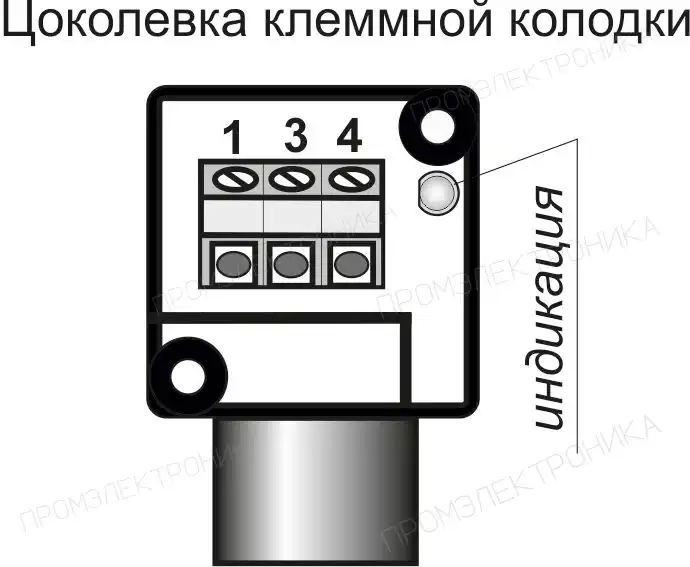

| Способ подключения | Клеммник |
| Рабочая температура окружающей среды, °С | +15...+35 |
| Наличие индикации питания | Есть |
| Рабочее расстояние (линейный диапазон), Sa, мм | 0,75…4 |
| Максимальная нелинейность в линейном диапазоне, % | 10 |
| Максимальная скорость изменения напр. на выходе "U", В/мс | 2,5 |
| Сопротивление нагрузки "Выхода по напряжению", Rmin, кОм | >4,7 |
| Диапазон изменения напряжения на выходе, Uвых/ Uлин, B | 0,5 …11,5 |
