Датчик бесконтактный ёмкостный взрывобезопасный стандарта "NAMUR" SNE04-U-8-S-P-PG-HT
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 8,0
- Функция выхода
- U
- Диапазон питающих напряжений, В
- 7,7-8,7[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, G3/4
- Способ установки
- Не встраиваемый
- Способ подключения
- Разъём
В заявке будет указано полное исполнение и артикул 14534.
Запросить цену и срокsales@prom-elec.comНазначение и особенности SNE04-U-8-S-P-PG-HT
Датчик бесконтактный ёмкостный взрывобезопасный стандарта "NAMUR" SNE04-U-8-S-P-PG-HT производства СКБ Индукция, артикул 14534. Исполнение относится к группе «Стандарта NAMUR».

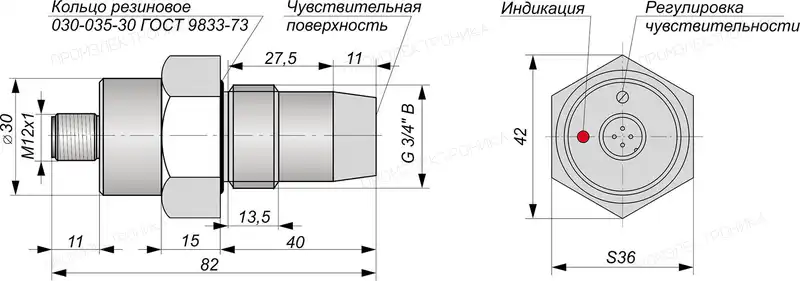

Монтажные характеристики SNE04-U-8-S-P-PG-HT: корпус — Цилиндрический с резьбой, G3/4; материал — Нержавеющая сталь; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Номинальное расстояние переключения Sn для этого артикула — 8,0 мм. При подборе проверьте условия измерения, размеры и материал управляющего объекта.
Электрическое исполнение: питание 7,7-8,7[DC] В, функция «U». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение SNE04-U-8-S-P-PG-HT — разъём. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68/ IP6х(5,6,7,8) разъема в соответствии с IP соединителя; рабочая температура окружающей среды -45…+65 °C; максимальная частота переключения 50 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 8,0 |
|---|---|
| Способ установки | Не встраиваемый |
| Функция выхода | U |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, G3/4 |
| Материал корпуса датчика | Нержавеющая сталь |
| Максимальная частота переключения, Гц | 50 |
| Степень защиты IP | IP 68/ IP6х(5,6,7,8) разъема в соответствии с IP соединителя |
| Момент затяжки крепежа, Нм, не более | 40 |
| Гистерезис, %, не более | 15 |
| Номинальное напряжение питания, В | 8,2[DC] |
| Диапазон питающих напряжений, В | 7,7-8,7[DC] |
| Способ подключения | Разъём |
| Рабочая температура окружающей среды, °С | -45…+65 |
| Максимальное рабочее давление, МПа | 0,15 |
| Рабочее расстояние переключения, Sa, % от Sn | ≤81 |
| Выходной сигнал на включение / демпфированный сенсор, мА | 1,8/2,8 |
| Выходной сигнал на отключение / не демпфированный сенсор, мА | 1,5/0,5 |
| Входное сопротивление согласующего усилителя, Ом | 500...1000 |
| Номинальное входное сопротивление согласующего усилителя, Ом | 1000 |
| Сопротивление линии связи между датчиком и нагрузкой, Ом, не более | 0…50 |
| Собственная емкость датчика, нФ, не более | 30 |
| Материал погружной части | Фторопласт |
