OmronE2A-M12KN08-M1-B3
Предлагаемая модель: ИВ03-NO/NC-PNP-PТребуется выбор исполнения базовой модели
Датчик СКБ "Индукция" длиннее на 15-20 мм и имеет Sn меньше на 2 мм
СКБ ИНДУКЦИЯ · АРТИКУЛ 14291
Датчик бесконтактный индуктивный ИВ03-NO/NC-PNP-P(Д16Т)
Полное обозначение: ИВ03-NO/NC-PNP-P(Д16Т)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 6,0
- Рабочее расстояние переключения, Sa, мм
- 4,9
- Схема выхода
- PNP общий (-)
- Функция выхода
- NO/NC
- Диапазон питающих напряжений, В
- 10-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М12x1
Цена и срок поставки по запросу
Как работает датчикИнтерактивный пример в 3D
В заявке будет указано полное исполнение и артикул 14291.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ИВ03-NO/NC-PNP-P(Д16Т)
Датчик бесконтактный индуктивный ИВ03-NO/NC-PNP-P(Д16Т) производства СКБ Индукция, артикул 14291. Исполнение относится к группе «3-х, 4-х проводные на постоянное напряжение 10-30В».

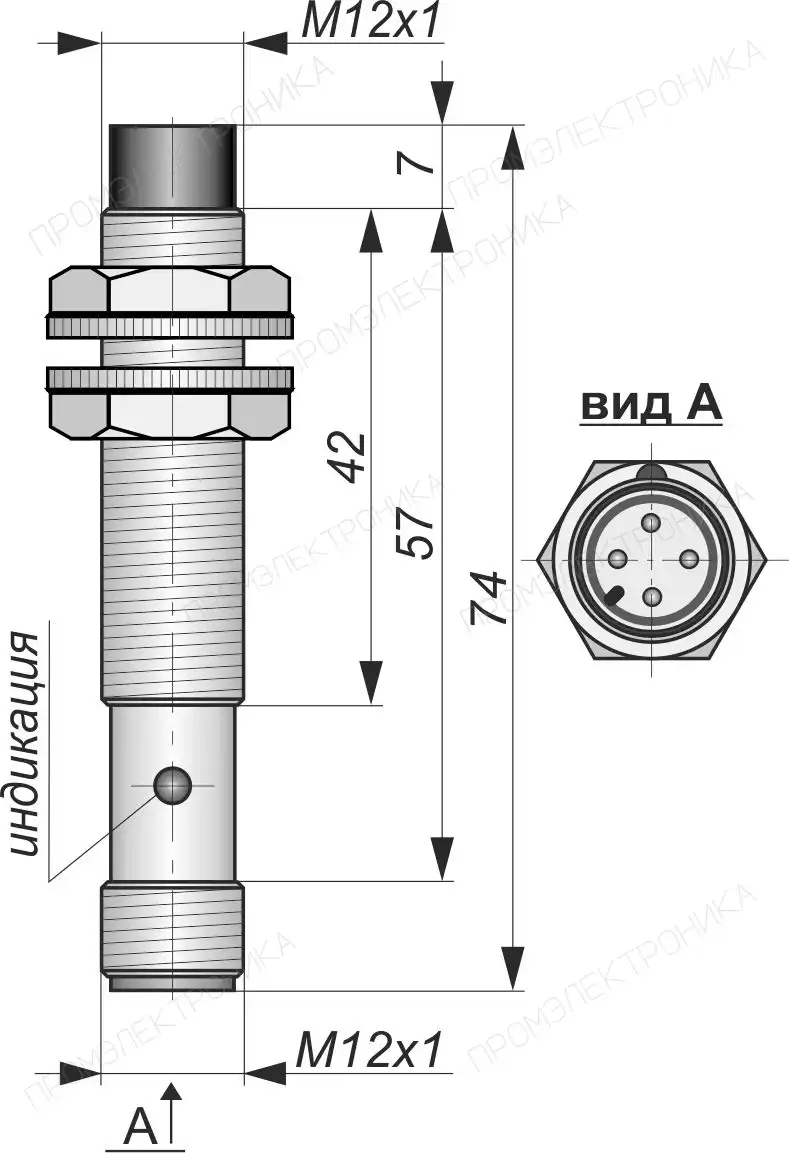

Монтажные характеристики ИВ03-NO/NC-PNP-P(Д16Т): корпус — Цилиндрический с резьбой, М12x1; материал — Алюминий; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Номинальное расстояние переключения Sn для этого артикула — 6,0 мм. Рабочее расстояние Sa указано отдельно: 4,9 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 10-30[DC] В, схема выхода «PNP общий (-)», функция «NO/NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение ИВ03-NO/NC-PNP-P(Д16Т) — разъём. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 65; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 300 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 6,0 |
|---|---|
| Способ установки | Не встраиваемый |
| Схема выхода | PNP общий (-) |
| Функция выхода | NO/NC |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М12x1 |
| Материал корпуса датчика | Алюминий |
| Максимальная частота переключения, Гц | 300 |
| Степень защиты IP | IP 65 |
| Материал гайки | Пластик |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 4,9 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 300 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | 1 |
| Способ подключения | Разъём |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Наличие индикации питания | Нет |
| Ток потребления, мА, не более | 15 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
OmronE2A-M12LN08-M1-B3
Предлагаемая модель: ИВ03-NO/NC-PNP-PТребуется выбор исполнения базовой модели
Датчик СКБ "Индукция" имеет Sn меньше на 2 мм
Другие исполнения модели
Сравните полное обозначение и отличающиеся параметры.
