Бесконтактный емкостный датчик E03-NC-AC-ПГ-TB45(Текаформ,НКУ,Lкаб=2м,без регулировки)
Параметры исполнения
- Схема выхода
- AC 2-х пр.
- Функция выхода
- NC
- Диапазон питающих напряжений, В
- 20-250[AC ] 30-250[DC ]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М18x1
- Способ установки
- Не встраиваемый
- Способ подключения
- Кабель
В заявке будет указано полное исполнение и артикул 14110.
Запросить цену и срокsales@prom-elec.comНазначение и особенности E03-NC-AC-ПГ-TB45(Текаформ,НКУ,Lкаб=2м,без регулировки)
Бесконтактный емкостный датчик E03-NC-AC-ПГ-TB45(Текаформ,НКУ,Lкаб=2м,без регулировки) производства СКБ Индукция, артикул 14110. Исполнение относится к группе «На переменное 20-250В/ постоянное напряжение 30-250В».

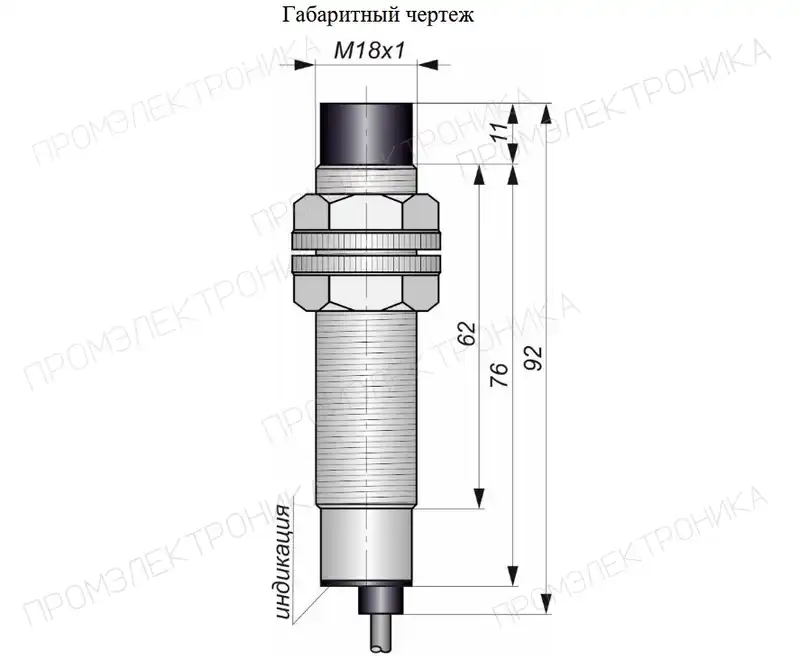

Монтажные характеристики E03-NC-AC-ПГ-TB45(Текаформ,НКУ,Lкаб=2м,без регулировки): корпус — Цилиндрический с резьбой, М18x1; материал — Пластик; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.

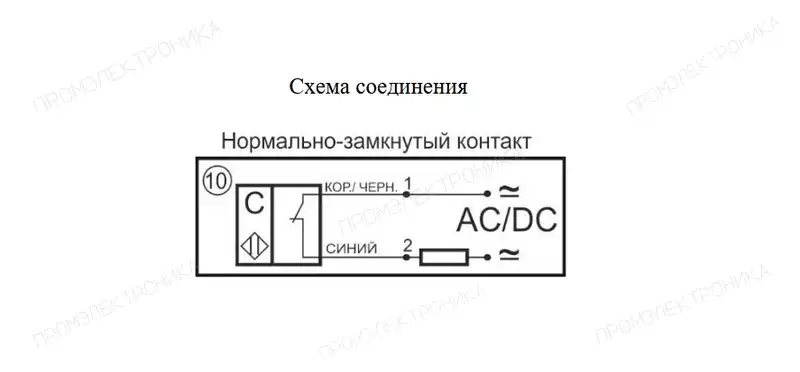

Электрическое исполнение: питание 20-250[AC ] 30-250[DC ] В, схема выхода «AC 2-х пр.», функция «NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение E03-NC-AC-ПГ-TB45(Текаформ,НКУ,Lкаб=2м,без регулировки) — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68; рабочая температура окружающей среды +15...+35 °C; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Способ установки | Не встраиваемый |
|---|---|
| Схема выхода | AC 2-х пр. |
| Функция выхода | NC |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М18x1 |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 68 |
| Момент затяжки крепежа, Нм, не более | 2,4 |
| Материал гайки | По запросу |
| Наличие регулировки Sn | Есть (программно) |
| Гистерезис, %, не более | 10 |
| Диапазон питающих напряжений, В | 20-250[AC ] 30-250[DC ] |
| Наличие индикации включения | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | По запросу |
| Остаточный ток (ток утечки), мА, не более | 2,5 |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | ПМВ МБ 2x0,34 мм² |
| Рабочая температура окружающей среды, °С | +15...+35 |
| Задержка выключения, с | По запросу |
| Задержка включения, с | Нет |
