Датчик бесконтактный индуктивный И10-NC-AC-ПГ(12Х18Н10Т)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 5,0
- Рабочее расстояние переключения, Sa, мм
- 4,1
- Схема выхода
- AC 2-х пр.
- Функция выхода
- NC
- Диапазон питающих напряжений, В
- 20-250[AC ] 30-250[DC ]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М18x1
В заявке будет указано полное исполнение и артикул 12746.
Запросить цену и срокsales@prom-elec.comНазначение и особенности И10-NC-AC-ПГ(12Х18Н10Т)
Датчик бесконтактный индуктивный И10-NC-AC-ПГ(12Х18Н10Т) производства СКБ Индукция, артикул 12746. Исполнение относится к группе «На переменное 20-250В/ постоянное напряжение 30-250В».
Монтажные характеристики И10-NC-AC-ПГ(12Х18Н10Т): корпус — Цилиндрический с резьбой, М18x1; материал — Нержавеющая сталь; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 5,0 мм. Рабочее расстояние Sa указано отдельно: 4,1 мм. Эти величины учитывают при выборе фактического зазора.

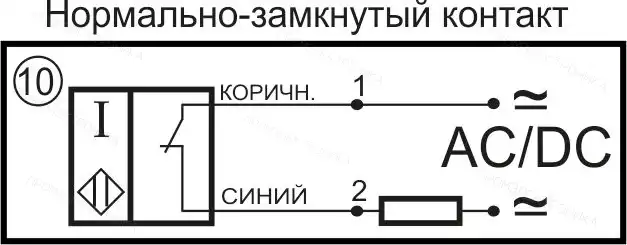

Электрическое исполнение: питание 20-250[AC ] 30-250[DC ] В, схема выхода «AC 2-х пр.», функция «NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение И10-NC-AC-ПГ(12Х18Н10Т) — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 600 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 5,0 |
|---|---|
| Способ установки | Встраиваемый |
| Схема выхода | AC 2-х пр. |
| Функция выхода | NC |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М18x1 |
| Материал корпуса датчика | Нержавеющая сталь |
| Максимальная частота переключения, Гц | 600 |
| Степень защиты IP | IP 68 |
| Момент затяжки крепежа, Нм, не более | 18 |
| Материал гайки | Нержавеющая сталь |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 4,1 |
| Диапазон питающих напряжений, В | 20-250[AC ] 30-250[DC ] |
| Ток нагрузки, мА, не более | 30...500 2-х пр. |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | 2,5 |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | 2x0,34 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
