Датчик бесконтактный ёмкостный E14-NC-PNP
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 0...50
- Схема выхода
- PNP общий (-)
- Функция выхода
- NC
- Диапазон питающих напряжений, В
- 10-30[DC]
- Типоразмер корпуса, мм
- Прямоугольный, 80x80x40
- Способ установки
- Не встраиваемый
В заявке будет указано полное исполнение и артикул 12092.
Запросить цену и срокsales@prom-elec.comНазначение и особенности E14-NC-PNP
Датчик бесконтактный ёмкостный E14-NC-PNP производства СКБ Индукция, артикул 12092. Исполнение относится к группе «3-х, 4-х проводные на постоянное напряжение 10-30В».

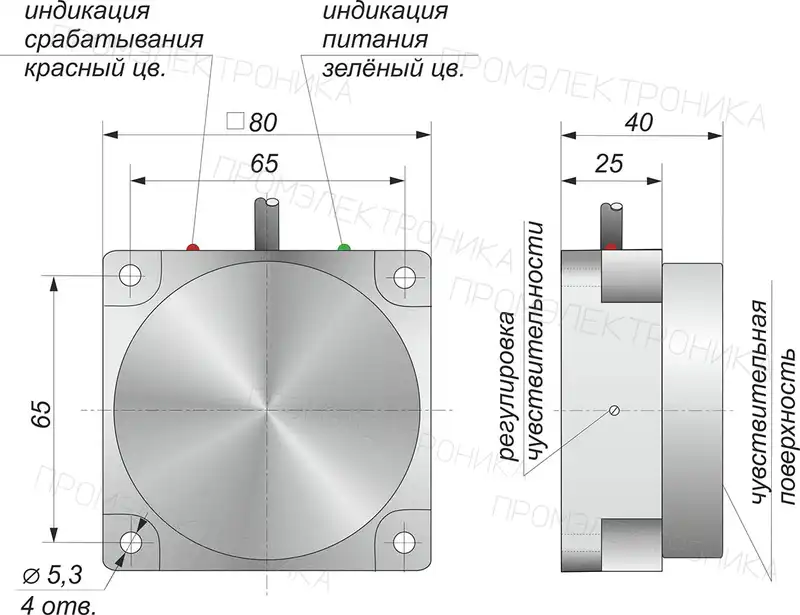

Монтажные характеристики E14-NC-PNP: корпус — Прямоугольный, 80x80x40; материал — Пластик; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Номинальное расстояние переключения Sn для этого артикула — 0...50 мм. При подборе проверьте условия измерения, размеры и материал управляющего объекта.
Электрическое исполнение: питание 10-30[DC] В, схема выхода «PNP общий (-)», функция «NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение E14-NC-PNP — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 300 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 0...50 |
|---|---|
| Способ установки | Не встраиваемый |
| Схема выхода | PNP общий (-) |
| Функция выхода | NC |
| Типоразмер корпуса, мм | Прямоугольный, 80x80x40 |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 300 |
| Степень защиты IP | IP 67 |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 400 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | ПМВ 3x0,34 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Наличие индикации питания | Нет |
| Ток потребления, мА, не более | 15 |
