Датчик контроля скорости ИДС25-NC-AC-Z-HT-2,5(Л63)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 10
- Рабочее расстояние переключения, Sa, мм
- 8,1
- Схема выхода
- AC 2-х пр.
- Функция выхода
- NC
- Диапазон питающих напряжений, В
- 20-250[AC ] 30-250[DC ]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М30x1,5
В заявке будет указано полное исполнение и артикул 11643.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ИДС25-NC-AC-Z-HT-2,5(Л63)
Датчик контроля скорости ИДС25-NC-AC-Z-HT-2,5(Л63) производства СКБ Индукция, артикул 11643. Исполнение относится к группе «Контроля скорости, 2-х, 3-х проводные на переменное напряжение, 20-250В».
Монтажные характеристики ИДС25-NC-AC-Z-HT-2,5(Л63): корпус — Цилиндрический с резьбой, М30x1,5; материал — Латунь; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 10 мм. Рабочее расстояние Sa указано отдельно: 8,1 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 20-250[AC ] 30-250[DC ] В, схема выхода «AC 2-х пр.», функция «NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение ИДС25-NC-AC-Z-HT-2,5(Л63) — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -40…+65 °C. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 10 |
|---|---|
| Способ установки | Встраиваемый |
| Схема выхода | AC 2-х пр. |
| Функция выхода | NC |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М30x1,5 |
| Материал корпуса датчика | Латунь |
| Степень защиты IP | IP 67 |
| Момент затяжки крепежа, Нм, не более | 36 |
| Материал гайки | Латунь |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 8,1 |
| Диапазон питающих напряжений, В | 20-250[AC ] 30-250[DC ] |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Есть |
| Остаточный ток (ток утечки), мА, не более | 2,5 |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | 3x0,34 мм² |
| Рабочая температура окружающей среды, °С | -40…+65 |
| Ток потребления, мА, не более | 4 |
| Фиксированная первоначальная задержка включения, tзад, сек | 9 |

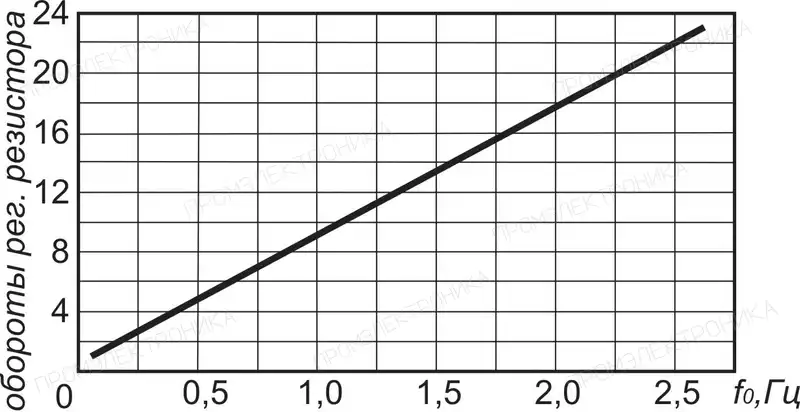

| Наличие регулировки частоты fo | Нет |
| Максимальная частота воздействия, fo, Гц | 2,5 |
| Диапазон частоты воздействия, fo, Гц | 0,1…2,5 |
| Наличие индикации частоты | Нет |
| Наличие индикации срабатывания | Нет |
