Датчик контроля скорости ИДС27-NO-PNP-K-50(Л63)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 15
- Рабочее расстояние переключения, Sa, мм
- 12,2
- Схема выхода
- PNP общий (-)
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 10-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М30x1,5
В заявке будет указано полное исполнение и артикул 11160.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ИДС27-NO-PNP-K-50(Л63)
Датчик контроля скорости ИДС27-NO-PNP-K-50(Л63) производства СКБ Индукция, артикул 11160. Исполнение относится к группе «Контроля скорости 3-х, 4-х проводные на постоянное напряжение 10-30В».
Монтажные характеристики ИДС27-NO-PNP-K-50(Л63): корпус — Цилиндрический с резьбой, М30x1,5; материал — Латунь; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Номинальное расстояние переключения Sn для этого артикула — 15 мм. Рабочее расстояние Sa указано отдельно: 12,2 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 10-30[DC] В, схема выхода «PNP общий (-)», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

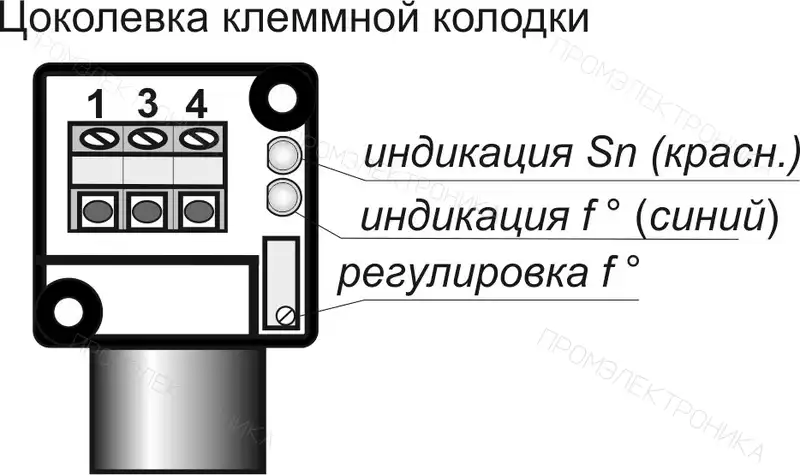

Подключение ИДС27-NO-PNP-K-50(Л63) — клеммник. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 65; рабочая температура окружающей среды -25…+75 °C. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 15 |
|---|---|
| Способ установки | Не встраиваемый |
| Схема выхода | PNP общий (-) |
| Функция выхода | NO |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М30x1,5 |
| Материал корпуса датчика | Латунь |
| Степень защиты IP | IP 65 |
| Момент затяжки крепежа, Нм, не более | 36 |
| Материал гайки | Латунь |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 12,2 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 400 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Способ подключения | Клеммник |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Ток потребления, мА, не более | 15 |
| Фиксированная первоначальная задержка включения, tзад, сек | 9 |
| Наличие регулировки частоты fo | Нет |
| Максимальная частота воздействия, fo, Гц | 50 |
| Диапазон частоты воздействия, fo, Гц | 2...50 |
| Наличие индикации частоты | Нет |
| Наличие индикации срабатывания | Нет |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
