СКБ ИНДУКЦИЯ · АРТИКУЛ 10659
Датчик бесконтактный индуктивный И01-NO-AC-Z(Л63)
Полное обозначение: И01-NO-AC-Z(Л63)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 2,0
- Рабочее расстояние переключения, Sa, мм
- 1,6
- Схема выхода
- AC/DC
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 20-250[AC ] 30-250[DC ]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М12x1
Цена и срок поставки по запросу
Как работает датчикИнтерактивный пример в 3D
В заявке будет указано полное исполнение и артикул 10659.
Запросить цену и срокsales@prom-elec.comНазначение и особенности И01-NO-AC-Z(Л63)
Датчик бесконтактный индуктивный И01-NO-AC-Z(Л63) производства СКБ Индукция, артикул 10659. Исполнение относится к группе «На переменное 20-250В/ постоянное напряжение 30-250В».

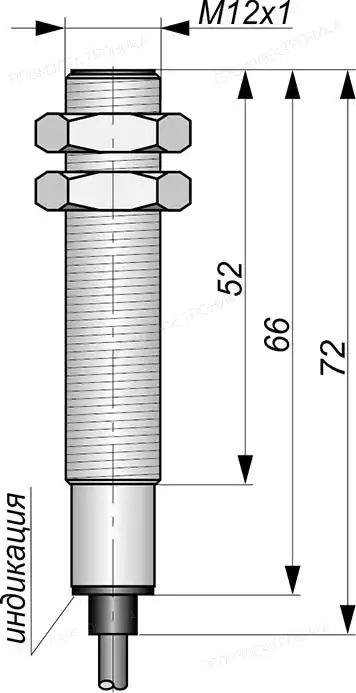

Монтажные характеристики И01-NO-AC-Z(Л63): корпус — Цилиндрический с резьбой, М12x1; материал — Латунь; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 2,0 мм. Рабочее расстояние Sa указано отдельно: 1,6 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 20-250[AC ] 30-250[DC ] В, схема выхода «AC/DC», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение И01-NO-AC-Z(Л63) — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 1000 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 2,0 |
|---|---|
| Способ установки | Встраиваемый |
| Схема выхода | AC/DC |
| Функция выхода | NO |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М12x1 |
| Материал корпуса датчика | Латунь |
| Максимальная частота переключения, Гц | 1000 |
| Степень защиты IP | IP 67 |
| Момент затяжки крепежа, Нм, не более | 5 |
| Материал гайки | Латунь |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 1,6 |
| Диапазон питающих напряжений, В | 20-250[AC ] 30-250[DC ] |
| Ток нагрузки, мА, не более | 5...300 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Нет |
| Наличие комплексной защиты | Нет |
| Наличие заземления | Есть |
| Остаточный ток (ток утечки), мА, не более | 2,5 |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | 3x0,12 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Рабочее расстояние переключения, Sa, % от Sn | ≤81 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
