СКБ ИНДУКЦИЯ · АРТИКУЛ 10188
Датчик бесконтактный индуктивный И10-NO-NPN(Л63)
Полное обозначение: И10-NO-NPN(Л63)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 5,0
- Рабочее расстояние переключения, Sa, мм
- 4,1
- Схема выхода
- NPN общий (+)
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 10-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М18x1
Цена и срок поставки по запросу
Как работает датчикИнтерактивный пример в 3D
В заявке будет указано полное исполнение и артикул 10188.
Запросить цену и срокsales@prom-elec.comНазначение и особенности И10-NO-NPN(Л63)
Датчик бесконтактный индуктивный И10-NO-NPN(Л63) производства СКБ Индукция, артикул 10188. Исполнение относится к группе «3-х, 4-х проводные на постоянное напряжение 10-30В».

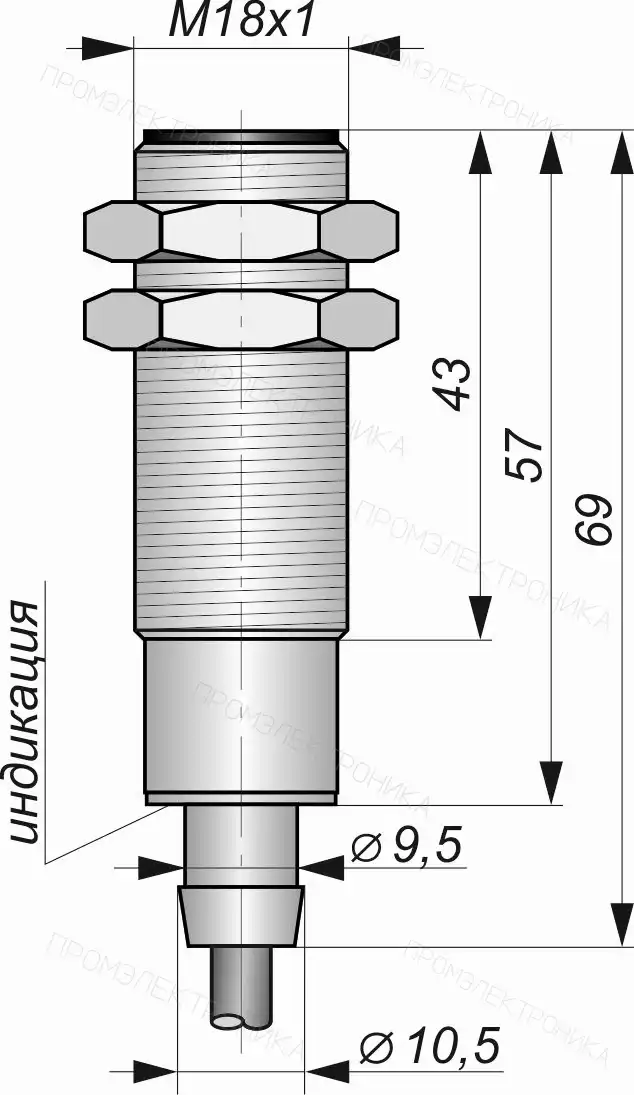

Монтажные характеристики И10-NO-NPN(Л63): корпус — Цилиндрический с резьбой, М18x1; материал — Латунь; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 5,0 мм. Рабочее расстояние Sa указано отдельно: 4,1 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 10-30[DC] В, схема выхода «NPN общий (+)», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение И10-NO-NPN(Л63) — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -25…+75 °C. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 5,0 |
|---|---|
| Способ установки | Встраиваемый |
| Схема выхода | NPN общий (+) |
| Функция выхода | NO |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М18x1 |
| Материал корпуса датчика | Латунь |
| Степень защиты IP | IP 67 |
| Момент затяжки крепежа, Нм, не более | 18 |
| Материал гайки | Латунь |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 4,1 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 500 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | 1 |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | 3x0,34 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Наличие индикации питания | Нет |
| Ток потребления, мА, не более | 15 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
BalluffBES 516-355-AO-C
