СКБ ИНДУКЦИЯ · АРТИКУЛ 10091

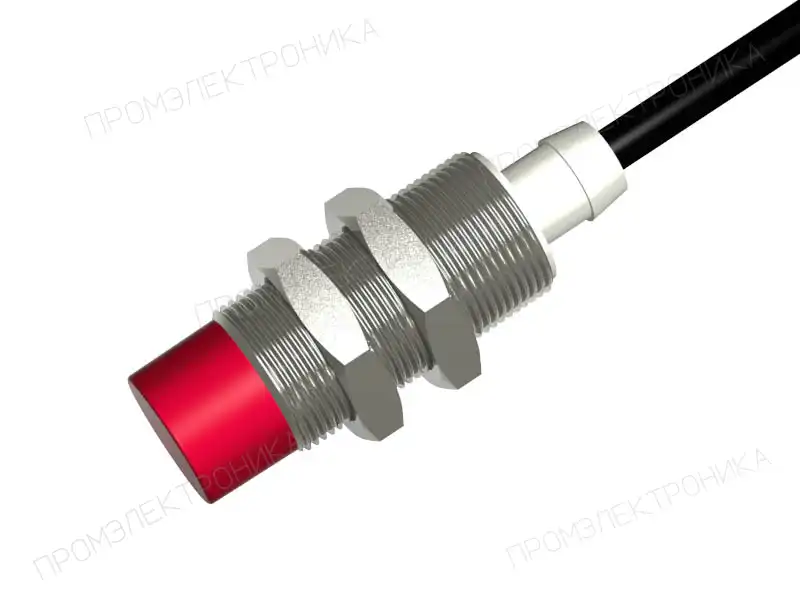

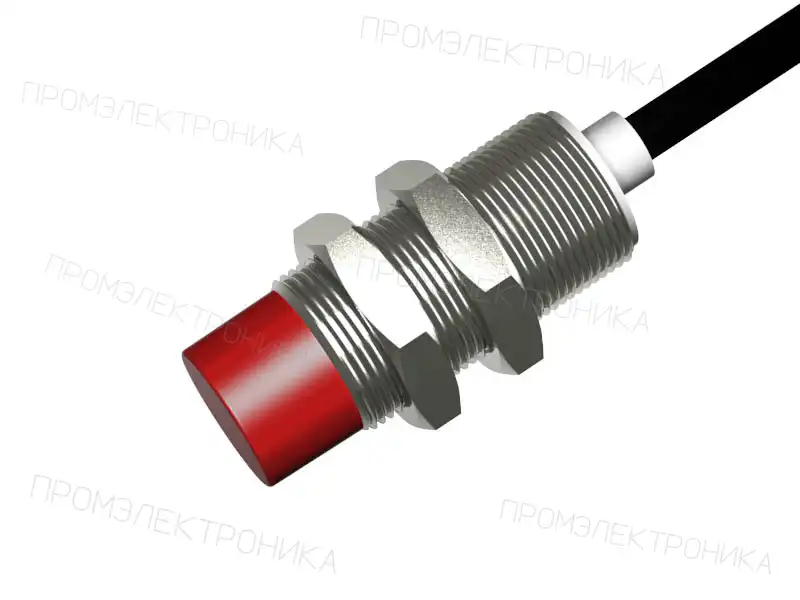

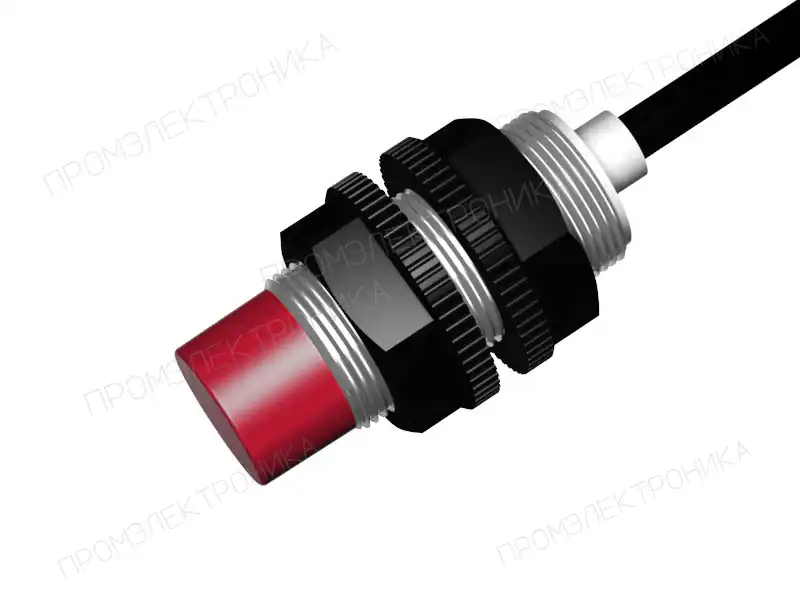

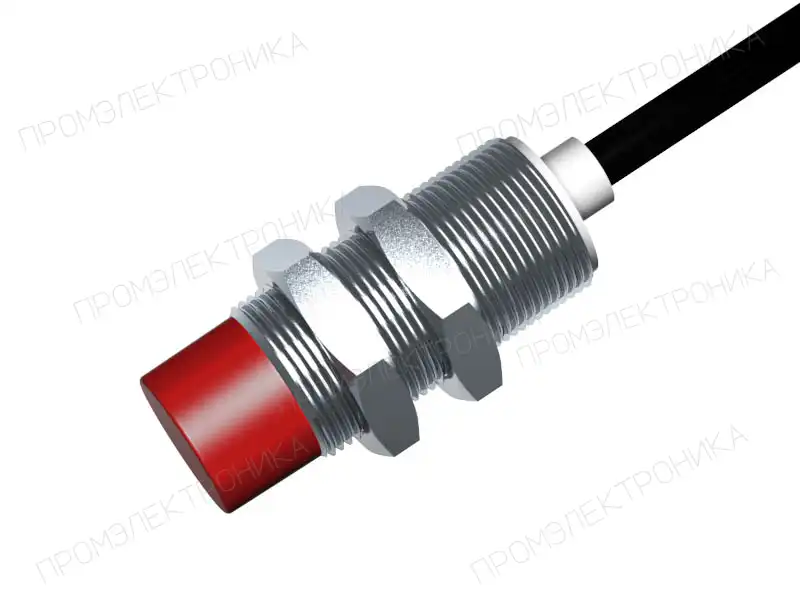

Датчик бесконтактный индуктивный И15-NO-PNP(Д16Т)

Name: Датчик бесконтактный индуктивный И15-NO-PNP(Д16Т)
Brand: СКБ Индукция
SKU: 10091

Полное обозначение: И15-NO-PNP(Д16Т)

Параметры исполнения

Номинальное расстояние переключения, Sn, мм: 8,0
Рабочее расстояние переключения, Sa, мм: 6,5
Схема выхода: PNP общий (-)
Функция выхода: NO
Диапазон питающих напряжений, В: 10-30[DC]
Типоразмер корпуса, мм: Цилиндрический с резьбой, М18x1

Цена и срок поставки по запросу

В заявке будет указано полное исполнение и артикул 10091.

Запросить цену и срок sales@prom-elec.com

Как работает датчикИнтерактивный пример в 3D

Назначение и особенности И15-NO-PNP(Д16Т)

Датчик бесконтактный индуктивный И15-NO-PNP(Д16Т) производства СКБ Индукция, артикул 10091. Исполнение относится к группе «3-х, 4-х проводные на постоянное напряжение 10-30В».

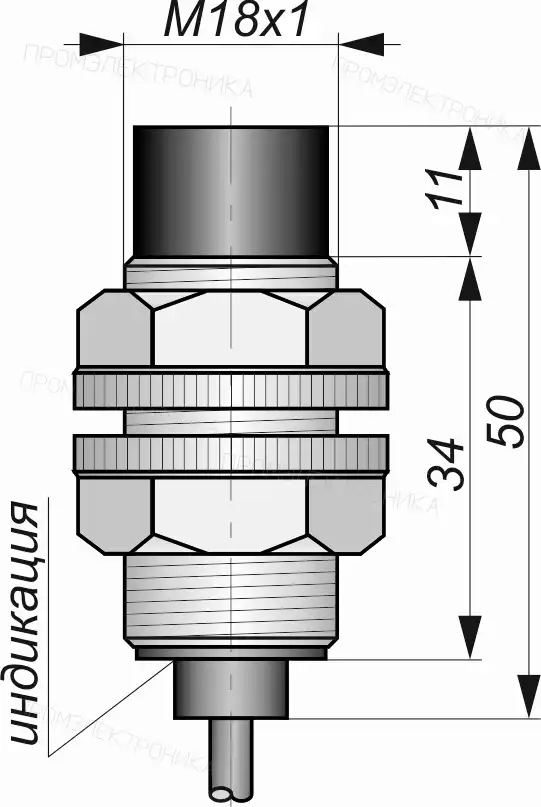

Монтажные характеристики И15-NO-PNP(Д16Т): корпус — Цилиндрический с резьбой, М18x1; материал — Алюминий; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.

Номинальное расстояние переключения Sn для этого артикула — 8,0 мм. Рабочее расстояние Sa указано отдельно: 6,5 мм. Эти величины учитывают при выборе фактического зазора.

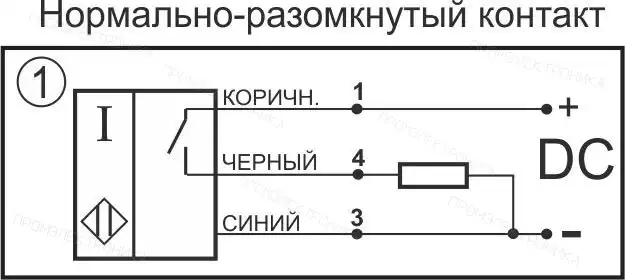

Электрическое исполнение: питание 10-30[DC] В, схема выхода «PNP общий (-)», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

Подключение И15-NO-PNP(Д16Т) — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.

Условия для выбора: защита IP 67; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 300 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.

Технические характеристики

Найти параметр

Номинальное расстояние переключения, Sn, мм	8,0
Способ установки	Не встраиваемый
Схема выхода	PNP общий (-)
Функция выхода	NO
Типоразмер корпуса, мм	Цилиндрический с резьбой, М18x1
Материал корпуса датчика	Алюминий
Максимальная частота переключения, Гц	300
Степень защиты IP	IP 67
Момент затяжки крепежа, Нм, не более	2,4
Материал гайки	Пластик
Наличие регулировки Sn	Нет
Гистерезис, %, не более	10
Рабочее расстояние переключения, Sa, мм	6,5
Номинальное напряжение питания, В	24 [DC]
Диапазон питающих напряжений, В	10-30[DC]
Ток нагрузки, мА, не более	250
Наличие индикации включения	Есть
Наличие защиты от переполюсовки	Есть
Наличие комплексной защиты	Есть
Наличие заземления	Нет
Остаточный ток (ток утечки), мА, не более	1
Способ подключения	Кабель
Длина кабеля, м	2
Тип кабеля	ПМВ 3x0,34 мм²
Рабочая температура окружающей среды, °С	-25…+75
Наличие индикации питания	Нет
Ток потребления, мА, не более	15

Перед подключением и заказом

Регулировка Sn не предусмотрена. Установочный зазор выбирают по характеристикам этого исполнения.
Предельный момент затяжки крепежа — 2,4 Н·м. Учитывайте материал корпуса и крепёжных элементов.
Материал мишени и реальный зазор
Резьба, длина корпуса и способ монтажа
Питание, схема входа ПЛК и функция выхода
Частота, кабель/разъём, температура и IP

Схему подключения и ограничения применяйте только к полному обозначению этой карточки.

Руководство по выбору в категории →

Документация

PDF · точное исполнение

PDFСКБ Индукция — И15-NO-PNP(Д16Т) — ПаспортRU · 4 стр. · 0,6 МБ

Подбор замены и зарубежные обозначения

Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.

ВБ2, ВБ3ВБ2.18М.33.8.1.1.К
