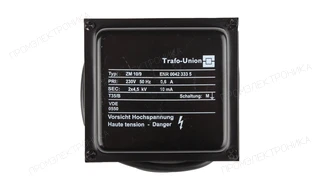

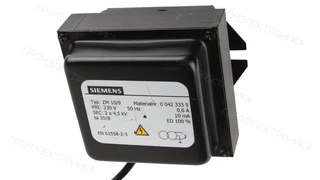

Трансформатор розжига Siemens ZM 10/9 00423335

Трансформатор розжига Siemens ZM 10/9 00423335: техническое описание

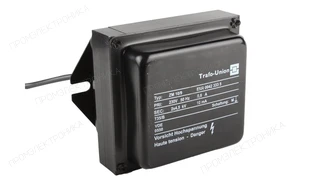

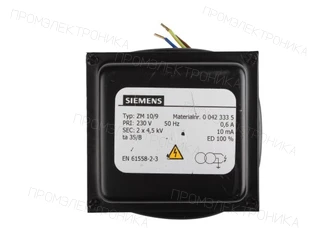

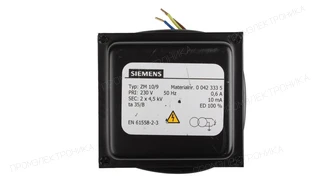

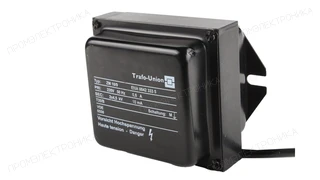

Трансформатор розжига Siemens ZM 10/9 00423335 — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 4,5 кВ; ток поджига — 10 мА; высоковольтные выходы — 2; продолжительность включения ED — 100 %.

Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц; ток первичной цепи — 0,6 А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.

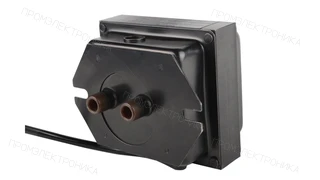

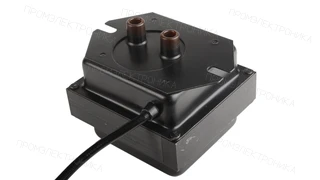

Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø6.3 мм; кабель питания — 550 мм. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Siemens. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
