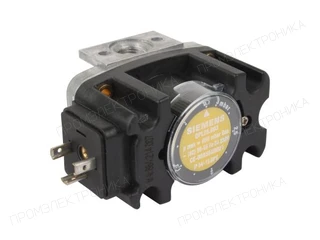

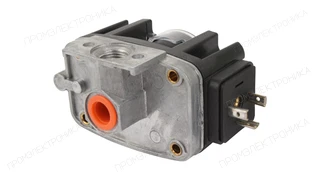

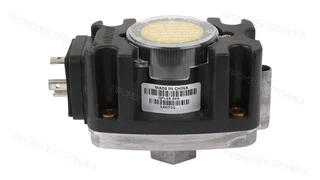

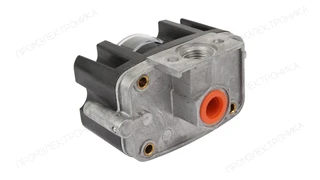

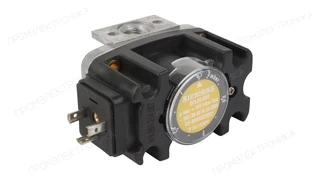

Реле давления Siemens QPL25.003B — S55722-S101-A100
Реле давления: диапазон регулировки: 0.1…0.3 кПа; максимальное рабочее давление: 72 кПа.
Серия реле: SIEMENS QPL25 · Электрическое подключение: DIN-штекер · Контролируемое давление: Дифференциальное давление · Степень защиты: IP54 · Производитель реле давления: SIEMENS · Максимальное рабочее давление: 690 мбар · Рабочая среда: Воздух · Диапазон регулировки: 0.7…3 мбар
Документация для оборудования2 материалов; язык и редакция указаны отдельноОписание
Реле давления Siemens QPL25.003B — S55722-S101-A100
Реле давления: диапазон регулировки: 0.1…0.3 кПа; максимальное рабочее давление: 72 кПа.
Параметры приведены для каталожного исполнения QPL25.003B по документации Siemens CC1N7221en от 24.06.2021. Суффикс B и редакцию нужно сверить с маркировкой конкретного изделия; прежние исполнения без B требуют отдельной проверки.
Параметры исполнения
- Диапазон регулировки
- 0.1…0.3 кПа
- Максимальное рабочее давление
- 72 кПа
- Дифференциал переключения
- 0.1 кПа
- Степень защиты
- IP54
- Рабочая температура окр. среды
- -15…+60 °C
- Тип соединения
- Rp 1/4"
- Вид подключения
- DIN-штекер
- Для контроля
- дифференциального давления
- Рабочая среда
- воздух, газ
Проверка перед заменой и заказом
Укажите маркировку S55722-S101-A100 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.
Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.
Документация
Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.
Параметры приведены для каталожного исполнения QPL25.003B по документации Siemens CC1N7221en от 24.06.2021. Суффикс B и редакцию нужно сверить с маркировкой конкретного изделия; прежние исполнения без B требуют отдельной проверки.
Технические характеристики
- Вес, кг
- 0.12
- Ширина, см
- 4.7
- Высота, см
- 5
- Длина, см
- 9.5
- Степень защиты
- IP54
- Тип соединения
- Rp 1/4"
- Рабочая температура окр. среды
- -15…+60 °C
- Вид подключения
- DIN-штекер
- Максимальное рабочее давление
- 72 кПа
- Диапазон регулировки
- 0.1…0.3 кПа
- Для контроля
- дифференциального давления
- Принцип работы
- дифференциальный
- Дифференциал переключения
- 0.1 кПа
- Рабочая среда
- воздух, газ
- Единица продажи
- шт
- MPN / артикул
- S55722-S101-A100
