Сервопривод Siemens SQN70.254B20 — S55454-D317-A100
Сервопривод 230 В AC, 1,5 Н·м; 4 с на 90° при 50 Гц. Артикул S55454-D317-A100.
Питание: 230 В AC, 50/60 Гц · Время поворота 90° при 50 Гц: 4 с · Номинальный момент: 1,5 Н·м · Удерживающий момент: 0,7 Н·м
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Siemens SQN70.254B20 — сервопривод воздушной или газовой заслонки горелки, заказной номер S55454-D317-A100. Модель и артикул подтверждены техническим листом Siemens и маркировкой на представленных фотографиях.
Параметры исполнения B20
Привод рассчитан на 230 В AC и частоту 50/60 Гц. Номинальный момент 1,5 Н·м; время поворота на 90° при 50 Гц — 4 секунды. В таблице Siemens ему соответствуют схема №5 и вал №0. При подборе сверяют оба обозначения, а также положение и форму выходного вала.
Что проверить при замене
- Полную маркировку SQN70.254B20 / S55454-D317-A100.
- Питание, время хода, направление вращения и требуемый момент.
- Конфигурацию переключателей и схему №5 в N7804.
- Монтажные размеры, соединение с заслонкой и программу горелки.
SQN70.254A20 и другие близкие исполнения сравнивают отдельно. Совпадение чисел 70.254 и внешнего корпуса само по себе не подтверждает замену.
Фотографии и документация

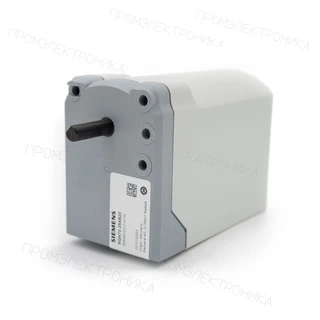

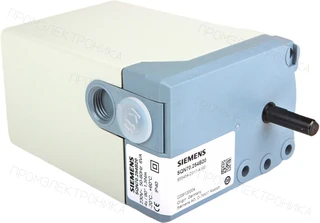

В галерее показан привод с читаемыми SQN70.254B20 и S55454-D317-A100 на шильдике. В техническом листе CC1N7804en от 25.02.2025 нужная строка расположена на странице 8; схемы и чертежи находятся в следующих разделах.
Заказать SQN70.254B20
- Укажите S55454-D317-A100 и количество.
- При подборе замены приложите фото старого привода и модель горелки.
Отправьте обозначение, количество и фото шильдика через форму заявки на этой странице. Цена, наличие и срок поставки подтверждаются в коммерческом предложении.
Вопросы о выборе и заказе
S55454-D317-A100 — это другая модель?
Это заказной артикул Siemens для SQN70.254B20.
Сколько времени занимает поворот на 90°?
4 секунды при 50 Гц. Частоту питания учитывают при сравнении времени хода.
Можно ли заказать A20 вместо B20?
Автоматическая замена не заявляется. Проверяют документацию горелки, схему и механическое исполнение.
Технические характеристики
- Модель
- SQN70.254B20
- Артикул Siemens
- S55454-D317-A100
- Питание
- 230 В AC, 50/60 Гц
- Время поворота 90° при 50 Гц
- 4 с
- Номинальный момент
- 1,5 Н·м
- Удерживающий момент
- 0,7 Н·м
- Направление вращения
- Против часовой стрелки, со стороны вала при команде на выключатель I
- Вспомогательные выключатели
- 2, дополнительно к двум конечным
- Схема подключения в N7804
- № 5
- Исполнение вала
- № 0 по чертежу Siemens
- Длина корпуса
- 117 мм
- Потребление
- Не более 6 ВА
- Степень защиты
- IP40 при предусмотренных вводах и креплении
- Класс защиты
- II
- Единица продажи
- шт
- Артикул производителя
- S55454-D317-A100
