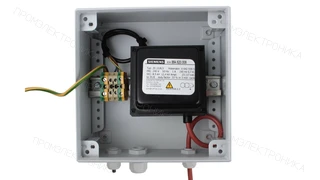

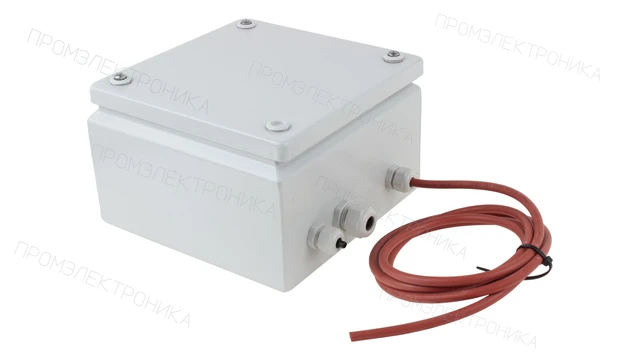

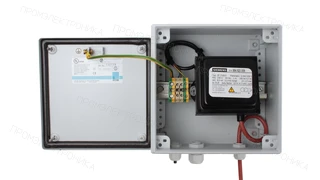

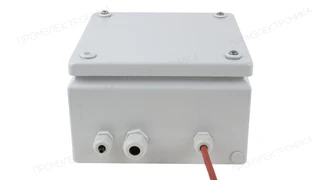

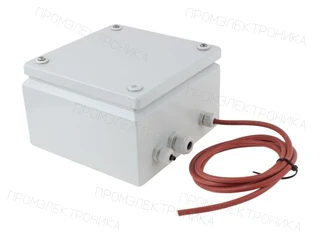

Трансформатор розжига Siemens ZE 23/8,5 в установочном шкафу

Трансформатор розжига Siemens ZE 23/8,5 в установочном шкафу: техническое описание

Трансформатор розжига Siemens ZE 23/8,5 в установочном шкафу — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 8,5 кВ; ток поджига — 23 / 17 мА; высоковольтные выходы — 1; продолжительность включения ED — 33 %.

Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц / 60 Гц; ток первичной цепи — 1 / 0,7 А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.

При замене сверяют питающее и вторичное напряжение, вторичный ток, число полюсов, ED, разъёмы и схему заземления.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Siemens; артикул или обозначение — 303354. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
