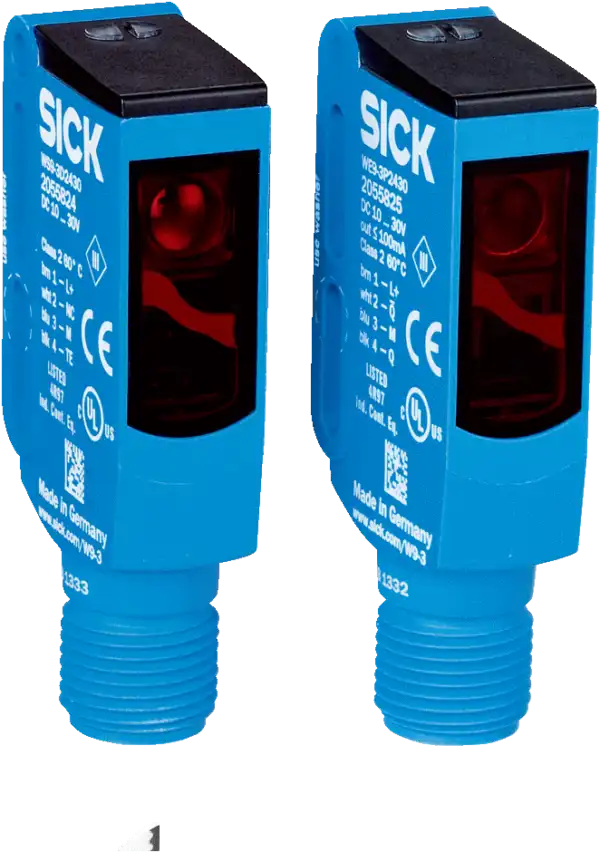

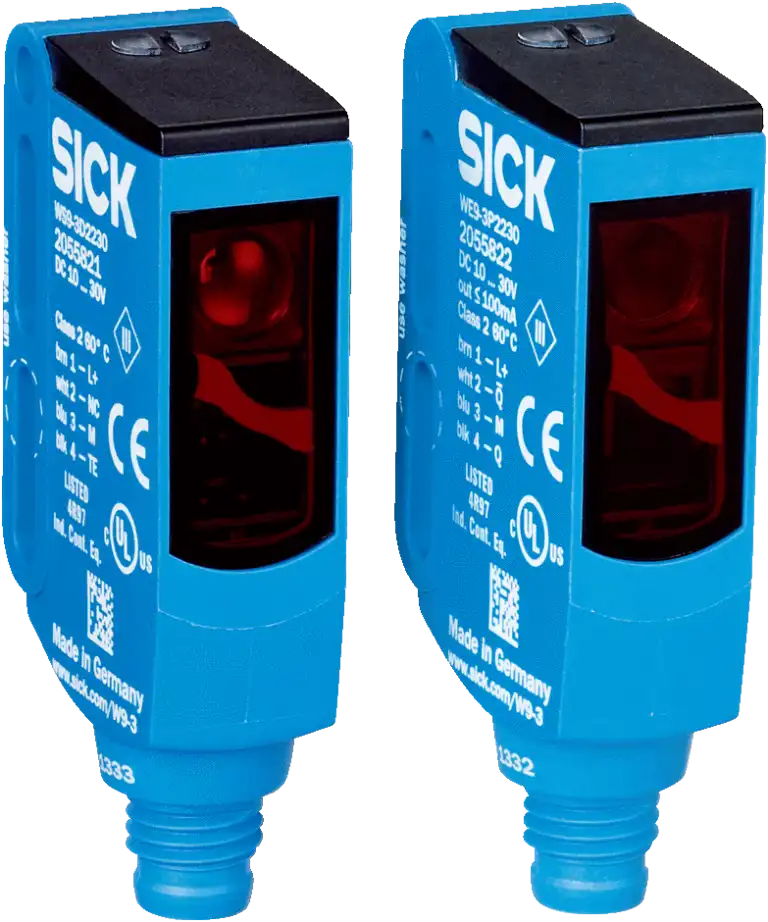

Оптический датчик SICK WSE9-3P2230, артикул 1049076
Оптический датчик SICK WSE9-3P2230, артикул 1049076.
Описание
Оптический датчик SICK WSE9-3P2230, артикул 1049076.
Расстояние срабатывания: 0 m ... 7 m. Напряжение питания: 10 V DC ... 30 V DC 1) [примечание 1]. Коммутационный выход: PNP 4) [примечание 1]. Функция выхода: на свет/на затемнение. Подключение: Male connector M8, 4-pin.
Семейство: W9. При подборе сверяйте артикул 1049076 и полное обозначение WSE9-3P2230.
Примечания к параметрам (EN)
1. 1) Limit values when operated in short-circuit protected network: max. 8 A. 2) May not fall below or exceed U V tolerances. 3) Without load. 4) Q = light switching. 5) At and above Tu 50 °C, a max. load current of Imax. = 50 mA is permitted. 6) Signal transit time with resistive load. 7) With light/dark ratio 1:1. 8) A = V S connections reverse-polarity protected. 9) B = inputs and output reverse-polarity protected. 10) C = interference suppression.
2. 1) Average service life: 100,000 h at T U = +25 °C.
Технические характеристики
- Модель
- WSE9-3P2230
- Расстояние срабатывания
- 0 m ... 7 m
- Напряжение питания
- 10 V DC ... 30 V DC 1) (прим. 1)
- Коммутационный выход
- PNP 4) (прим. 1)
- Функция выхода
- на свет/на затемнение
- Подключение
- Male connector M8, 4-pin
- Температура окружающей среды при работе
- –40 °C ... +60 °C
- Степень защиты
- IP66 IP67 IP69K
- Время отклика
- < 0.5 ms 6) (прим. 1)
- Источник излучения
- Светодиод PinPoint
- Источник света
- PinPoint LED 1) (прим. 2)
- Класс защиты
- III
- Корпус
- Прямоугольный
- Максимальное расстояние срабатывания
- 0 m ... 10 m
- Масса
- 13 g
- Материал корпуса
- Plastic, VISTAL®
- Принцип действия
- Through-beam photoelectric sensor
- Размеры (Ш × В × Г)
- 12.2 mm x 49.8 mm x 23.6 mm
- Расстояние срабатывания (м)
- 7
- Резьба разъема
- M8
- Серия
- W9
- Температура эксплуатации (°C)
- -40…+60
- Тип света
- Видимый красный свет
- Частота переключения
- 1,000 Hz 7) (прим. 1)
- Единица продажи
- шт
- Артикул производителя
- 1049076
