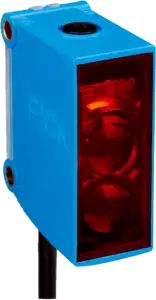

Оптический датчик SICK WTB4SC-3P3232H, артикул 1048099
Оптический датчик SICK WTB4SC-3P3232H, артикул 1048099.
Описание
Оптический датчик SICK WTB4SC-3P3232H, артикул 1048099.
Расстояние срабатывания Sn: 120 мм. Расстояние срабатывания: 10 mm ... 120 mm 1) [примечание 1]. Напряжение питания: 10 V DC ... 30 V DC 1) [примечание 2]. Коммутационный выход: PNP. Функция выхода: на свет/на затемнение.
Семейство: W4. При подборе сверяйте артикул 1048099 и полное обозначение WTB4SC-3P3232H.
Примечания к параметрам (EN)
1. 1) Object with 90% remission (based on standard white, DIN 5033). 2) Average service life: 100,000 h at T U = +25 °C.
2. 1) Limit values, reverse-polarity protected, operation in short-circuit protected network: max. 8 A. 2) May not fall below or exceed U V tolerances. 3) Without load. 4) Pin 4: This switching output must not be connected to another output. 5) Signal transit time with resistive load. 6) With light/dark ratio 1:1. 7) A = V S connections reverse-polarity protected. 8) B = inputs and output reverse-polarity protected. 9) C = interference suppression.
3. 1) Max. tightening torque: 0.6 Nm. 2) Do not bend below 0 °C.
4. 1) At UV ≤ 24 V and IA < 30 mA.
Технические характеристики
- Модель
- WTB4SC-3P3232H
- Расстояние срабатывания Sn
- 120 мм
- Расстояние срабатывания
- 10 mm ... 120 mm 1) (прим. 1)
- Напряжение питания
- 10 V DC ... 30 V DC 1) (прим. 2)
- Коммутационный выход
- PNP
- Функция выхода
- на свет/на затемнение
- Подключение
- Cable with M8 male connector, 4-pin 1) 2) (прим. 3)
- Температура окружающей среды при работе
- –30 °C ... +70 °C 1) –30 °C ... +60 °C (прим. 4)
- Степень защиты
- IP66 IP67 IP68 IP69K
- Время отклика
- < 0.5 ms 5) (прим. 2)
- Источник излучения
- Светодиод PinPoint
- Источник света
- PinPoint LED 2) (прим. 1)
- Класс защиты
- III
- Максимальное расстояние срабатывания
- 4 mm ... 120 mm 1) (прим. 1)
- Масса
- 50 g
- Материал кабеля
- PVC
- Материал корпуса
- нержавеющая сталь
- Принцип действия
- Photoelectric proximity sensor
- Размеры (Ш × В × Г)
- 15.25 mm x 63.2 mm x 22.15 mm
- Резьба разъема
- M8
- Серия
- W4S3 Inox Hygiene
- Температура эксплуатации (°C)
- -30…+97
- Тип света
- Видимый красный свет
- Частота переключения
- 1,000 Hz 6) (прим. 2)
- Единица продажи
- шт
- Артикул производителя
- 1048099
