Оптический датчик ВБО-У18-50Р-9194-СА

Полное обозначение: ВБО-У18-50Р-9194-СА
Фотографии и чертежи

Оптический датчик ВБО-У18-50Р-9194-СА

1 / 5

Листайте стрелками или свайпом. Esc — закрыть.

Параметры исполнения

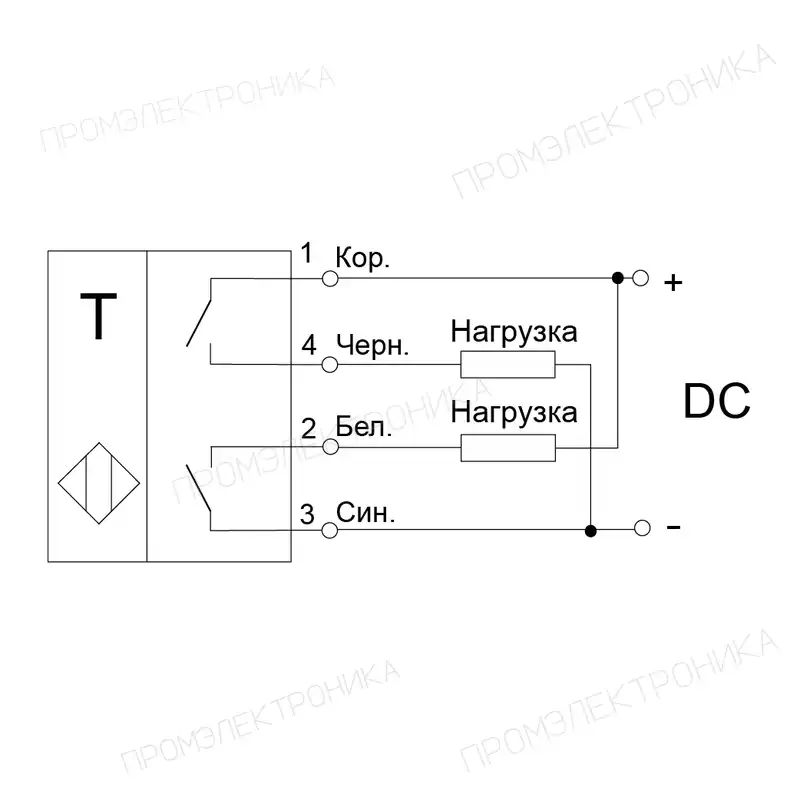

Схема выхода
PNP и NPN
Функция выхода
NO/NC прогр.
Рабочее напряжение, В
10-30 DC
Вид подключения
Разъем M12 × 1
Габаритный размер, мм
50 х 50 х 18
Температура окружающей среды
-25…+70 °С
Степень защиты корпуса
IP65
15 110 ₽

Наличие и срок поставки уточняются для полного исполнения.

Запросить цену и срокsales@prom-elec.com

Назначение и особенности ВБО-У18-50Р-9194-СА

ВБО-У18-50Р-9194-СА — изделие «Сенсор» для оптического обнаружения объектов в системе автоматизации. Полное обозначение фиксирует выбранное исполнение; его необходимо сохранять в заявке и при сравнении с заменяемым оборудованием.

Обнаружение объекта ВБО-У18-50Р-9194-СА: Зона чувствительности — 0-16 м; Частота переключения, Гц — 250; Регулировка чувствительности — Программируемый 20%, 80%, 100% + потенциометр 270°.

Электрическое подключение ВБО-У18-50Р-9194-СА: Рабочее напряжение, В — 10-30 DC; Схема выхода — PNP и NPN; Функция выхода — NO/NC прогр.; Вид подключения — Разъем M12 × 1.

Монтаж и условия работы ВБО-У18-50Р-9194-СА: Тип корпуса — Прямоугольный; Габаритный размер, мм — 50 х 50 х 18; Материал корпуса — Полиамид; Степень защиты корпуса — IP65; Температура окружающей среды — -25…+70 °С.

Дополнительные параметры исполнения: Максимальный ток коммутационного элемента, мА — 500; Падение напряжения, не более, В — 2; Остаточный ток, менее, мА — 0,01; Защита коммутационного элемента — Тактовая; Категория применения коммутационного элемента — DC13; Индикация состояния — Светодиод, красный; Максимальная масса изделия, не более, кг — 0,140 Кг; Тип — Барьерный оптический (T - прерывание оптического луча); Источник излучения — Светодиод; Вид излучения — Невидимый инфракрасный; Длина волны, нм — 880; Материал линз — Поликарбонат; Тип переключения — Темно/Светло; Приемник/Излучатель — Приемник; Посторонняя засветка, до Лк — 5000.

Технические характеристики

Тип корпусаПрямоугольный
Схема выходаPNP и NPN
Функция выходаNO/NC прогр.
Максимальный ток коммутационного элемента, мА500
Рабочее напряжение, В10-30 DC
Падение напряжения, не более, В2
Остаточный ток, менее, мА0,01
Защита коммутационного элементаТактовая
Категория применения коммутационного элементаDC13
Частота переключения, Гц250
Габаритный размер, мм50 х 50 х 18
Материал корпусаПолиамид
Вид подключенияРазъем M12 × 1
Индикация состоянияСветодиод, красный
Степень защиты корпусаIP65
Температура окружающей среды-25…+70 °С
Максимальная масса изделия, не более, кг0,140 Кг
Регулировка чувствительностиПрограммируемый 20%, 80%, 100% + потенциометр 270°
ТипБарьерный оптический (T - прерывание оптического луча)
Источник излученияСветодиод
Зона чувствительности0-16 м
Вид излученияНевидимый инфракрасный
Длина волны, нм880
Материал линзПоликарбонат
Тип переключенияТемно/Светло
Приемник/ИзлучательПриемник
Посторонняя засветка, до Лк5000

Документация

Паспорта и чертежи
Запросить паспорт и схему подключения

Аналоги и подбор замены

Рекомендация по подбору помогает найти подходящий вариант. Перед заменой сравните питание, выход, функцию переключения, монтаж, рабочую дистанцию и подключение. Совпадение обозначения в справочнике не означает полной взаимозаменяемости.

SICKGSE6-N1111
Рекомендуемая модель: ВБО-У18-50Р-9194-СА
Сопоставить параметры
Габариты, ммGSE6-N1111: 12x31,5x21Сенсор: 50 х 50 х 18
Длина кабеля, мGSE6-N1111: 2Сенсор: Не указано
Тип корпусаGSE6-N1111: ПрямоугольныйСенсор: Прямоугольный
Материал кабеляGSE6-N1111: PVCСенсор: Не указано
Материал корпусаGSE6-N1111: ПластмассаСенсор: Полиамид
Питание, ВGSE6-N1111: 10-30 DCСенсор: 10-30 DC
Расстояние срабатыванияGSE6-N1111: 10 мСенсор: 0-16 м (зона чувствительности)
ПодключениеGSE6-N1111: КабельСенсор: Разъем M12 × 1
Степень защиты корпусаGSE6-N1111: IP67Сенсор: IP65
Рабочая температураGSE6-N1111: -20…+50 °CСенсор: -25…+70 °С
Схема выходаGSE6-N1111: NPNСенсор: PNP и NPN
ИзлучениеGSE6-N1111: красный светСенсор: Невидимый инфракрасный
Принцип обнаруженияGSE6-N1111: Однолучевой световой барьерСенсор: Барьерный оптический (T - прерывание оптического луча)
Функция выходаGSE6-N1111: на свет/на затемнениеСенсор: NO/NC прогр.
Частота переключения, ГцGSE6-N1111: 1000Сенсор: 250
SICKWS/WE150-P430
Рекомендуемая модель: ВБО-У18-50Р-9194-СА
IFM ElectronicOJ5039 - OJELFPKG/SO/AS
Рекомендуемая модель: ВБО-У18-50Р-9194-СА
SICKWSE27-3P2430
Рекомендуемая модель: ВБО-У18-50Р-9194-СА
SICKGSE6-P7112
Рекомендуемая модель: ВБО-У18-50Р-9194-СА
Сопоставить параметры
Габариты, ммGSE6-P7112: 12x31,5x21Сенсор: 50 х 50 х 18
Длина кабеля, мGSE6-P7112: 0,3Сенсор: Не указано
Тип корпусаGSE6-P7112: ПрямоугольныйСенсор: Прямоугольный
Материал кабеляGSE6-P7112: PVCСенсор: Не указано
Материал корпусаGSE6-P7112: ПластмассаСенсор: Полиамид
Питание, ВGSE6-P7112: 10-30 DCСенсор: 10-30 DC
Расстояние срабатыванияGSE6-P7112: 10 мСенсор: 0-16 м (зона чувствительности)
ПодключениеGSE6-P7112: КабельСенсор: Разъем M12 × 1
Степень защиты корпусаGSE6-P7112: IP67Сенсор: IP65
Рабочая температураGSE6-P7112: -20…+50 °CСенсор: -25…+70 °С
Схема выходаGSE6-P7112: PNPСенсор: PNP и NPN
ИзлучениеGSE6-P7112: красный светСенсор: Невидимый инфракрасный
Принцип обнаруженияGSE6-P7112: Однолучевой световой барьерСенсор: Барьерный оптический (T - прерывание оптического луча)
Функция выходаGSE6-P7112: на свет/на затемнениеСенсор: NO/NC прогр.
Частота переключения, ГцGSE6-P7112: 1000Сенсор: 250
IFM ElectronicOJ5031 - OJE-FPKG/SO/AS
Рекомендуемая модель: ВБО-У18-50Р-9194-СА
SICKWSE12-3P2411T01
Рекомендуемая модель: ВБО-У18-50Р-9194-СА
IFM ElectronicO6E302
Рекомендуемая модель: ВБО-У18-50Р-9194-СА
LANBAOPSE-TM5DPBR-E3
Рекомендуемая модель: ВБО-У18-50Р-9194-СА
SICKWSE11-2P2430
Рекомендуемая модель: ВБО-У18-50Р-9194-СА
IFM ElectronicOJ5042 - OJELFPKG/SO/AS
Рекомендуемая модель: ВБО-У18-50Р-9194-СА
SICKWS11-2D2430
Рекомендуемая модель: ВБО-У18-50Р-9194-СА
LANBAOPSE-TM10DPBR-E3
Рекомендуемая модель: ВБО-У18-50Р-9194-СА
PEPPERL+FUCHSOBE25M-R200-S2EP
Рекомендуемая модель: ВБО-У18-50Р-9194-СА
Искать по другой маркировке
