Оптический датчик ВБО-М18-76ВР-9113-СА

Полное обозначение: ВБО-М18-76ВР-9113-СА

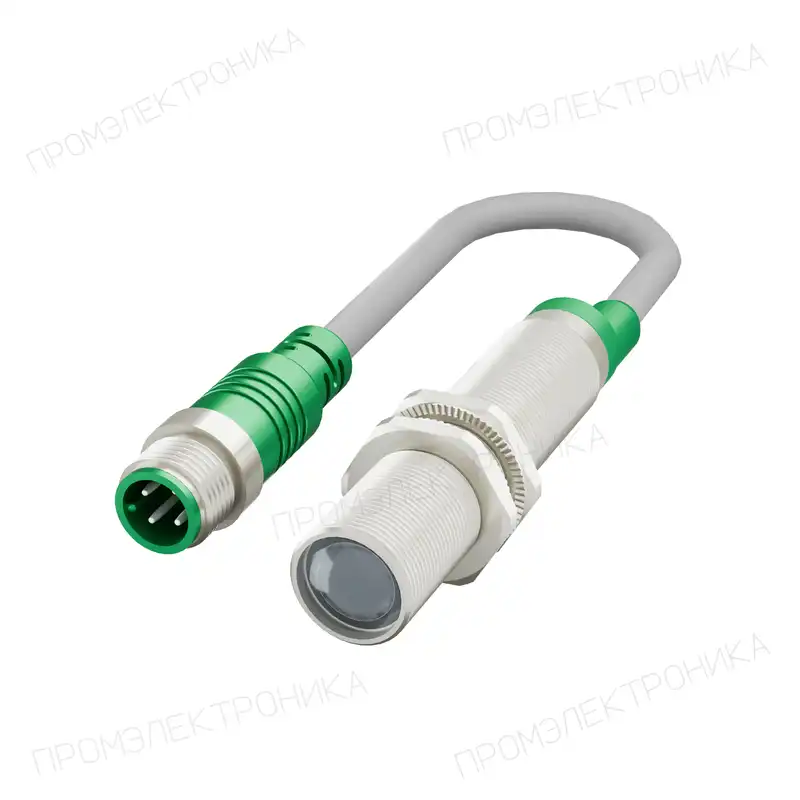

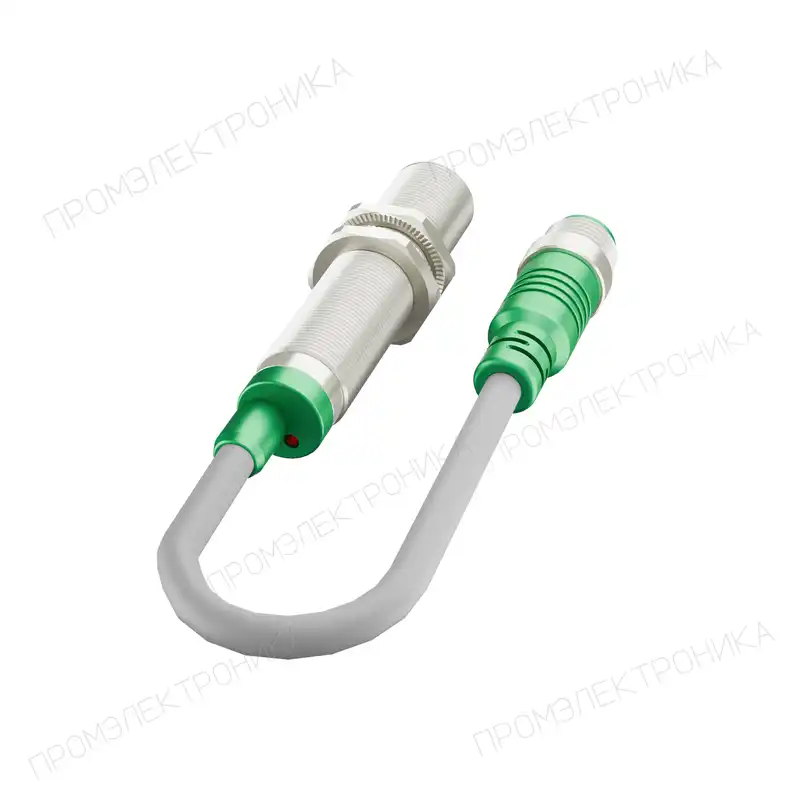

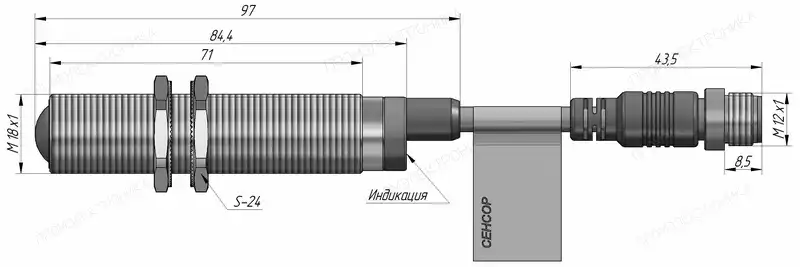

Фотографии и чертежи

Оптический датчик ВБО-М18-76ВР-9113-СА

1 / 5

Листайте стрелками или свайпом. Esc — закрыть.

Параметры исполнения

Схема выхода
PNP
Функция выхода
NO+NC
Рабочее напряжение, В
10-30 DC
Вид подключения
Кабель с разъемом М12 х 1
Габаритный размер, мм
M18 x 1 / L = 97
Температура окружающей среды
-25…+80 °С
Степень защиты корпуса
IP67
9 028 ₽

Наличие и срок поставки уточняются для полного исполнения.

Запросить цену и срокsales@prom-elec.com

Назначение и особенности ВБО-М18-76ВР-9113-СА

ВБО-М18-76ВР-9113-СА — изделие «Сенсор» для оптического обнаружения объектов в системе автоматизации. Полное обозначение фиксирует выбранное исполнение; его необходимо сохранять в заявке и при сравнении с заменяемым оборудованием.

Обнаружение объекта ВБО-М18-76ВР-9113-СА: Зона чувствительности — 0-20 м; Частота переключения, Гц — 500; Регулировка чувствительности — Потенциометр многооборотный.

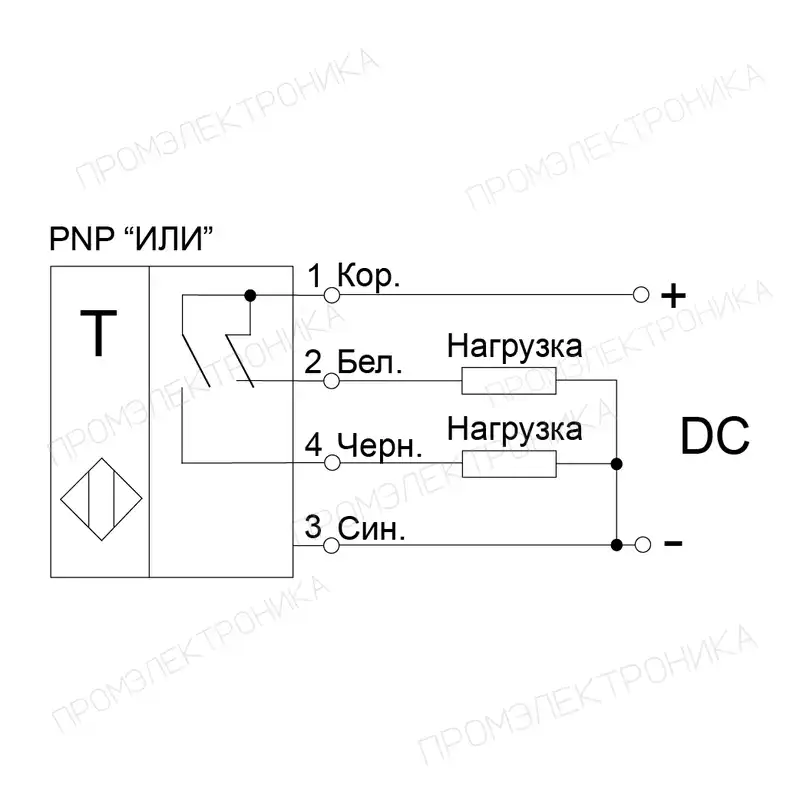

Электрическое подключение ВБО-М18-76ВР-9113-СА: Рабочее напряжение, В — 10-30 DC; Схема выхода — PNP; Функция выхода — NO+NC; Вид подключения — Кабель с разъемом М12 х 1; Длина кабеля, м — 0,3.

Монтаж и условия работы ВБО-М18-76ВР-9113-СА: Тип корпуса — Цилиндрический с резьбой; Габаритный размер, мм — M18 x 1 / L = 97; Материал корпуса — Латунь никелированная; Степень защиты корпуса — IP67; Температура окружающей среды — -25…+80 °С.

Дополнительные параметры исполнения: Максимальный ток коммутационного элемента, мА — 500; Падение напряжения, не более, В — 2; Остаточный ток, менее, мА — 0,01; Защита коммутационного элемента — Тактовая; Категория применения коммутационного элемента — DC13; Индикация состояния — Светодиод, красный; Максимальная масса изделия, не более, кг — 0,164 Кг; Обозначение резьбы — М18; Тип — Барьерный оптический (T - прерывание оптического луча); Источник излучения — Светодиод; Вид излучения — Невидимый инфракрасный; Направление оптической оси — Прямое; Длина волны, нм — 880; Материал линз — ПММА; Приемник/Излучатель — Приемник; Посторонняя засветка, до Лк — 5000.

Технические характеристики

Тип корпусаЦилиндрический с резьбой
Схема выходаPNP
Функция выходаNO+NC
Максимальный ток коммутационного элемента, мА500
Рабочее напряжение, В10-30 DC
Падение напряжения, не более, В2
Остаточный ток, менее, мА0,01
Защита коммутационного элементаТактовая
Категория применения коммутационного элементаDC13
Частота переключения, Гц500
Габаритный размер, ммM18 x 1 / L = 97
Материал корпусаЛатунь никелированная
Вид подключенияКабель с разъемом М12 х 1
Длина кабеля, м0,3
Индикация состоянияСветодиод, красный
Степень защиты корпусаIP67
Температура окружающей среды-25…+80 °С
Максимальная масса изделия, не более, кг0,164 Кг
Обозначение резьбыМ18
Регулировка чувствительностиПотенциометр многооборотный
ТипБарьерный оптический (T - прерывание оптического луча)
Источник излученияСветодиод
Зона чувствительности0-20 м
Вид излученияНевидимый инфракрасный
Направление оптической осиПрямое
Длина волны, нм880
Материал линзПММА
Приемник/ИзлучательПриемник
Посторонняя засветка, до Лк5000

Документация

Паспорта и чертежи
Запросить паспорт и схему подключения

Аналоги и подбор замены

Рекомендация по подбору помогает найти подходящий вариант. Перед заменой сравните питание, выход, функцию переключения, монтаж, рабочую дистанцию и подключение. Совпадение обозначения в справочнике не означает полной взаимозаменяемости.

SICKVSE180-2P42432
Рекомендуемая модель: ВБО-М18-76ВР-9113-СА
Сопоставить параметры
Источник излученияVSE180-2P42432: СветодиодСенсор: Светодиод
Резьба корпусаVSE180-2P42432: M18Сенсор: М18
Тип корпусаVSE180-2P42432: РезьбовойСенсор: Цилиндрический с резьбой
Материал корпусаVSE180-2P42432: МеталлСенсор: Латунь никелированная
Питание, ВVSE180-2P42432: 10-30 DCСенсор: 10-30 DC
Расстояние срабатыванияVSE180-2P42432: 20 мСенсор: 0-20 м (зона чувствительности)
ПодключениеVSE180-2P42432: РазъемСенсор: Кабель с разъемом М12 х 1
Степень защиты корпусаVSE180-2P42432: IP67Сенсор: IP67
Рабочая температураVSE180-2P42432: -25…+55 °CСенсор: -25…+80 °С
Схема выходаVSE180-2P42432: PNPСенсор: PNP
ИзлучениеVSE180-2P42432: красный светСенсор: Невидимый инфракрасный
Принцип обнаруженияVSE180-2P42432: Однолучевой световой барьерСенсор: Барьерный оптический (T - прерывание оптического луча)
Функция выходаVSE180-2P42432: на свет/на затемнениеСенсор: NO+NC
Частота переключения, ГцVSE180-2P42432: 1000Сенсор: 500
IFM ElectronicOGS500 - OGS-OOKG/US100
Рекомендуемая модель: ВБО-М18-76ВР-9113-СА
SIEMENS3RG76 42-3AA00
Рекомендуемая модель: ВБО-М18-76ВР-9113-СА
BANNER ENGINEERINGT18TP6RQ
Рекомендуемая модель: ВБО-М18-76ВР-9113-СА
OMRONE3F1-TP21
Рекомендуемая модель: ВБО-М18-76ВР-9113-СА
Сопоставить параметры
Резьба корпусаE3F1-TP21: M18Сенсор: М18
Тип корпусаE3F1-TP21: РезьбовойСенсор: Цилиндрический с резьбой
Материал корпусаE3F1-TP21: ПластикСенсор: Латунь никелированная
Питание, ВE3F1-TP21: 10-30 DCСенсор: 10-30 DC
Расстояние срабатыванияE3F1-TP21: 15 мСенсор: 0-20 м (зона чувствительности)
ПодключениеE3F1-TP21: РазъемСенсор: Кабель с разъемом М12 х 1
Степень защиты корпусаE3F1-TP21: IP66Сенсор: IP67
Схема выходаE3F1-TP21: PNPСенсор: PNP
ИзлучениеE3F1-TP21: красный светСенсор: Невидимый инфракрасный
Принцип обнаруженияE3F1-TP21: Однолучевой световой барьерСенсор: Барьерный оптический (T - прерывание оптического луча)
Функция выходаE3F1-TP21: на свет/на затемнениеСенсор: NO+NC
MICRO DETECTORSMSD/00-0AQL
Рекомендуемая модель: ВБО-М18-76ВР-9113-СА
BALLUFFBOS01FE - BOS 18M-PS-RE23-S4
Рекомендуемая модель: ВБО-М18-76ВР-9113-СА
SICKVS18-3P3240
Рекомендуемая модель: ВБО-М18-76ВР-9113-СА
SICKGRSE18-P2422
Рекомендуемая модель: ВБО-М18-76ВР-9113-СА
Сопоставить параметры
Резьба корпусаGRSE18-P2422: M18Сенсор: М18
Тип корпусаGRSE18-P2422: РезьбовойСенсор: Цилиндрический с резьбой
Материал корпусаGRSE18-P2422: МеталлСенсор: Латунь никелированная
Питание, ВGRSE18-P2422: 10-30 DCСенсор: 10-30 DC
Расстояние срабатыванияGRSE18-P2422: 10 мСенсор: 0-20 м (зона чувствительности)
ПодключениеGRSE18-P2422: РазъемСенсор: Кабель с разъемом М12 х 1
Степень защиты корпусаGRSE18-P2422: IP67Сенсор: IP67
Рабочая температураGRSE18-P2422: -25…+55 °CСенсор: -25…+80 °С
Схема выходаGRSE18-P2422: PNPСенсор: PNP
ИзлучениеGRSE18-P2422: инфракрасный светСенсор: Невидимый инфракрасный
Принцип обнаруженияGRSE18-P2422: Однолучевой световой барьерСенсор: Барьерный оптический (T - прерывание оптического луча)
Функция выходаGRSE18-P2422: КомплементарныйСенсор: NO+NC
Функция выходаGRSE18-P2422: на свет/на затемнениеСенсор: NO+NC
Частота переключения, ГцGRSE18-P2422: 1000Сенсор: 500
SICKGRSE18S-P2447
Рекомендуемая модель: ВБО-М18-76ВР-9113-СА
Сопоставить параметры
Резьба корпусаGRSE18S-P2447: M18Сенсор: М18
Тип корпусаGRSE18S-P2447: РезьбовойСенсор: Цилиндрический с резьбой
Материал корпусаGRSE18S-P2447: ПластмассаСенсор: Латунь никелированная
Питание, ВGRSE18S-P2447: 10-30 DCСенсор: 10-30 DC
Расстояние срабатыванияGRSE18S-P2447: 10 мСенсор: 0-20 м (зона чувствительности)
ПодключениеGRSE18S-P2447: РазъемСенсор: Кабель с разъемом М12 х 1
Степень защиты корпусаGRSE18S-P2447: IP67Сенсор: IP67
Рабочая температураGRSE18S-P2447: -25…+55 °CСенсор: -25…+80 °С
Схема выходаGRSE18S-P2447: PNPСенсор: PNP
ИзлучениеGRSE18S-P2447: красный светСенсор: Невидимый инфракрасный
Принцип обнаруженияGRSE18S-P2447: Однолучевой световой барьерСенсор: Барьерный оптический (T - прерывание оптического луча)
Функция выходаGRSE18S-P2447: КомплементарныйСенсор: NO+NC
Функция выходаGRSE18S-P2447: на свет/на затемнениеСенсор: NO+NC
Частота переключения, ГцGRSE18S-P2447: 1000Сенсор: 500
SCHNEIDER ELECTRICXUB2BPBNM12R
Рекомендуемая модель: ВБО-М18-76ВР-9113-СА
Производитель не указанOП13-NO-PNP-Р
Рекомендуемая модель: ВБО-М18-76ВР-9113-СА
PEPPERL+FUCHSOBE10M-18GM60-E5-V1
Рекомендуемая модель: ВБО-М18-76ВР-9113-СА
Производитель не указанОП13-NO/NC-PNP-P
Рекомендуемая модель: ВБО-М18-76ВР-9113-СА
IFM ElectronicO6E301
Рекомендуемая модель: ВБО-М18-76ВР-9113-СА
LEUZE ELECTRONIKLE318B/4P-M12
Рекомендуемая модель: ВБО-М18-76ВР-9113-СА
Сопоставить параметры
Резьба корпусаLE318B/4P-M12: M18Сенсор: М18
Тип корпусаLE318B/4P-M12: РезьбовойСенсор: Цилиндрический с резьбой
Материал корпусаLE318B/4P-M12: ABSСенсор: Латунь никелированная
Питание, ВLE318B/4P-M12: 10-30 DCСенсор: 10-30 DC
Расстояние срабатыванияLE318B/4P-M12: 10 мСенсор: 0-20 м (зона чувствительности)
ПодключениеLE318B/4P-M12: РазъемСенсор: Кабель с разъемом М12 х 1
Степень защиты корпусаLE318B/4P-M12: IP67Сенсор: IP67
Рабочая температураLE318B/4P-M12: -40…+60 °CСенсор: -25…+80 °С
Схема выходаLE318B/4P-M12: 2xPNPСенсор: PNP
Принцип обнаруженияLE318B/4P-M12: Однолучевой световой барьерСенсор: Барьерный оптический (T - прерывание оптического луча)
Функция выходаLE318B/4P-M12: на свет/на затемнениеСенсор: NO+NC
Частота переключения, ГцLE318B/4P-M12: 500Сенсор: 500
MICRO DETECTORSSSG/AP-0E
Рекомендуемая модель: ВБО-М18-76ВР-9113-СА
MICRO DETECTORSMSR/00-1H
Рекомендуемая модель: ВБО-М18-76ВР-9113-СА
BALLUFFBOS025K - BOS 18M-PS-RE25-S4
Рекомендуемая модель: ВБО-М18-76ВР-9113-СА
Сопоставить параметры
Резьба корпусаBOS025K - BOS 18M-PS-RE25-S4: M18Сенсор: М18
Тип корпусаBOS025K - BOS 18M-PS-RE25-S4: РезьбовойСенсор: Цилиндрический с резьбой
Материал корпусаBOS025K - BOS 18M-PS-RE25-S4: ЛатуньСенсор: Латунь никелированная
Питание, ВBOS025K - BOS 18M-PS-RE25-S4: 10-30 DCСенсор: 10-30 DC
Расстояние срабатыванияBOS025K - BOS 18M-PS-RE25-S4: 20 мСенсор: 0-20 м (зона чувствительности)
ПодключениеBOS025K - BOS 18M-PS-RE25-S4: РазъемСенсор: Кабель с разъемом М12 х 1
Схема выходаBOS025K - BOS 18M-PS-RE25-S4: PNPСенсор: PNP
ИзлучениеBOS025K - BOS 18M-PS-RE25-S4: красный светСенсор: Невидимый инфракрасный
Принцип обнаруженияBOS025K - BOS 18M-PS-RE25-S4: Однолучевой световой барьерСенсор: Барьерный оптический (T - прерывание оптического луча)
Функция выходаBOS025K - BOS 18M-PS-RE25-S4: на светСенсор: NO+NC
DATALOGICS50-PA-5-F01-PP
Рекомендуемая модель: ВБО-М18-76ВР-9113-СА
SICKVE18-4P3240
Рекомендуемая модель: ВБО-М18-76ВР-9113-СА
SCHNEIDER ELECTRICXUB2APANM12R
Рекомендуемая модель: ВБО-М18-76ВР-9113-СА
