Индуктивный датчик ВБИ-Щ25УР-1113-С
Параметры исполнения
- Схема выхода
- PNP
- Функция выхода
- NO + NC (НО + НЗ)
- Рабочее напряжение, В
- 10-30 DC
- Вид подключения
- Кабель с разъемом М12 х 1
- Габаритный размер, мм
- 45х55х70
- Температура окружающей среды
- -45…+80 °C
- Степень защиты корпуса
- IP67
Наличие и срок поставки уточняются для полного исполнения.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ВБИ-Щ25УР-1113-С
ВБИ-Щ25УР-1113-С — изделие «Сенсор» для контроля положения металлических деталей без механического контакта. Полное обозначение фиксирует выбранное исполнение; его необходимо сохранять в заявке и при сравнении с заменяемым оборудованием.
Обнаружение объекта ВБИ-Щ25УР-1113-С: Частота переключения, Гц — 200.
Электрическое подключение ВБИ-Щ25УР-1113-С: Рабочее напряжение, В — 10-30 DC; Схема выхода — PNP; Функция выхода — NO + NC (НО + НЗ); Вид подключения — Кабель с разъемом М12 х 1; Длина кабеля, м — 0,3.

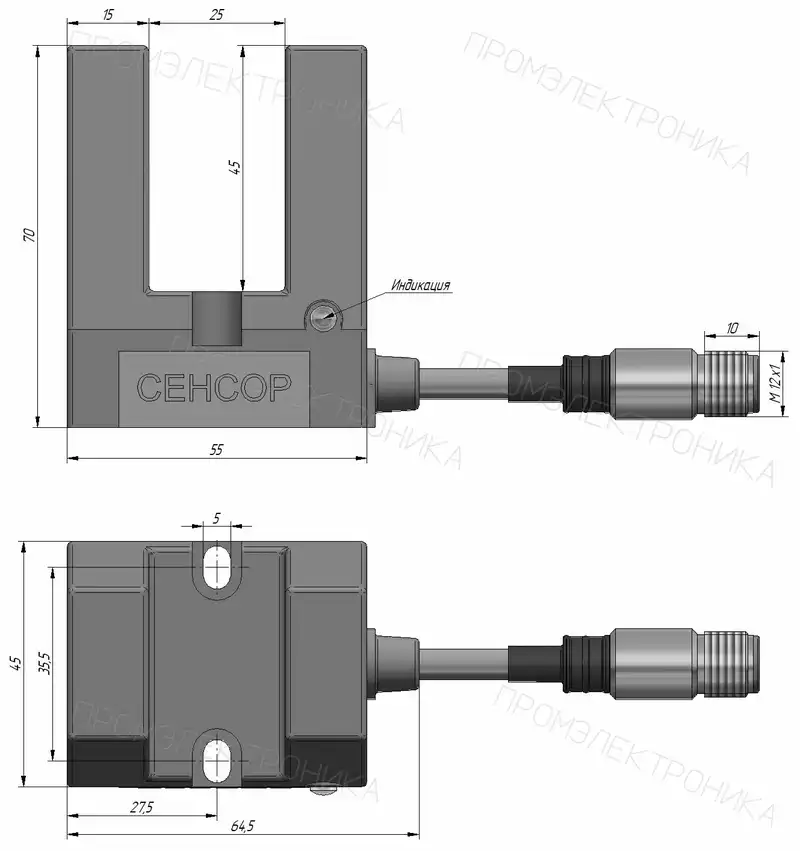

Монтаж и условия работы ВБИ-Щ25УР-1113-С: Тип корпуса — щелевой; Габаритный размер, мм — 45х55х70; Материал корпуса — Полиамид; Степень защиты корпуса — IP67; Температура окружающей среды — -45…+80 °C.
Дополнительные параметры исполнения: Исполнение — Общепромышленное; Максимальный ток коммутационного элемента, мА — 500; Падение напряжения, не более, В — 2; Остаточный ток, менее, мА — 0,01; Защита коммутационного элемента — Тактовая; Категория применения коммутационного элемента — DC13; Материал активной поверхности — Полиамид; Материал кабеля — PVC-ХЛ; Индикация состояния — Светодиод, красный; Максимальная масса изделия, не более, кг — 0,2; Ширина щели, мм — 25.
Технические характеристики
| Исполнение | Общепромышленное |
|---|---|
| Тип корпуса | щелевой |
| Схема выхода | PNP |
| Функция выхода | NO + NC (НО + НЗ) |
| Максимальный ток коммутационного элемента, мА | 500 |
| Рабочее напряжение, В | 10-30 DC |
| Падение напряжения, не более, В | 2 |
| Остаточный ток, менее, мА | 0,01 |
| Защита коммутационного элемента | Тактовая |
| Категория применения коммутационного элемента | DC13 |
| Частота переключения, Гц | 200 |
| Габаритный размер, мм | 45х55х70 |
| Материал корпуса | Полиамид |
| Материал активной поверхности | Полиамид |
| Вид подключения | Кабель с разъемом М12 х 1 |
| Материал кабеля | PVC-ХЛ |
| Длина кабеля, м | 0,3 |
| Индикация состояния | Светодиод, красный |
| Степень защиты корпуса | IP67 |
| Температура окружающей среды | -45…+80 °C |
| Максимальная масса изделия, не более, кг | 0,2 |
| Ширина щели, мм | 25 |
Параметр не найден. Очистите строку поиска.
Документация
Паспорта и чертежиАналоги и подбор замены
Рекомендация по подбору помогает найти подходящий вариант. Перед заменой сравните питание, выход, функцию переключения, монтаж, рабочую дистанцию и подключение. Совпадение обозначения в справочнике не означает полной взаимозаменяемости.
Для подбора замены укажите маркировку установленного прибора и условия применения.
