Индуктивный датчик ВБИ-П40-120К-1113-Л
Параметры исполнения
- Расстояние срабатывания Sn, мм
- 20
- Схема выхода
- PNP
- Функция выхода
- NO + NC (НО + НЗ)
- Рабочее напряжение, В
- 10-30 DC
- Вид подключения
- Клеммная коробка
- Габаритный размер, мм
- 40х40х114
- Температура окружающей среды
- -45…+80 °С
- Степень защиты корпуса
- IP67
Наличие и срок поставки уточняются для полного исполнения.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ВБИ-П40-120К-1113-Л
ВБИ-П40-120К-1113-Л — изделие «Сенсор» для контроля положения металлических деталей без механического контакта. Полное обозначение фиксирует выбранное исполнение; его необходимо сохранять в заявке и при сравнении с заменяемым оборудованием.
Обнаружение объекта ВБИ-П40-120К-1113-Л: Расстояние срабатывания Sn, мм — 20; Гарантированный интервал срабатывания, мм — 0-16,2; Частота переключения, Гц — 150.
Электрическое подключение ВБИ-П40-120К-1113-Л: Рабочее напряжение, В — 10-30 DC; Схема выхода — PNP; Функция выхода — NO + NC (НО + НЗ); Вид подключения — Клеммная коробка.
Монтаж и условия работы ВБИ-П40-120К-1113-Л: Тип корпуса — прямоугольный; Монтажное исполнение — Утапливаемое; Габаритный размер, мм — 40х40х114; Материал корпуса — Полиамид; Степень защиты корпуса — IP67; Температура окружающей среды — -45…+80 °С.

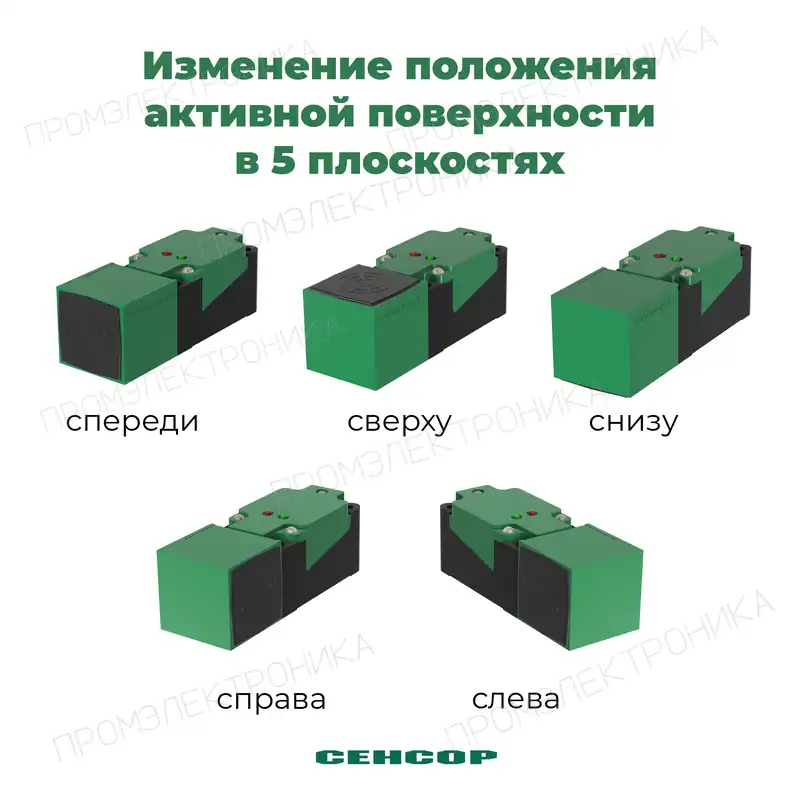

Дополнительные параметры исполнения: Исполнение — Общепромышленное; Размер корпуса — □ 40х40 мм; Максимальный ток коммутационного элемента, мА — 400; Падение напряжения, не более, В — 2; Остаточный ток, менее, мА — 0,01; Защита коммутационного элемента — Отсутствует; Категория применения коммутационного элемента — DC13; Материал активной поверхности — Полиамид; Индикация состояния — Светодиод, красный; Максимальная масса изделия, не более, кг — 0,217 Кг; Особенности — Изменение положения активной поверхности в 5 плоскостях; Рекомендуемый диаметр кабеля, мм — 7-12.
Технические характеристики
| Исполнение | Общепромышленное |
|---|---|
| Тип корпуса | прямоугольный |
| Размер корпуса | □ 40х40 мм |
| Монтажное исполнение | Утапливаемое |
| Расстояние срабатывания Sn, мм | 20 |
| Схема выхода | PNP |
| Функция выхода | NO + NC (НО + НЗ) |
| Максимальный ток коммутационного элемента, мА | 400 |
| Рабочее напряжение, В | 10-30 DC |
| Падение напряжения, не более, В | 2 |
| Остаточный ток, менее, мА | 0,01 |
| Защита коммутационного элемента | Отсутствует |
| Категория применения коммутационного элемента | DC13 |
| Частота переключения, Гц | 150 |
| Гарантированный интервал срабатывания, мм | 0-16,2 |
| Габаритный размер, мм | 40х40х114 |
| Материал корпуса | Полиамид |
| Материал активной поверхности | Полиамид |
| Вид подключения | Клеммная коробка |
| Индикация состояния | Светодиод, красный |
| Степень защиты корпуса | IP67 |
| Температура окружающей среды | -45…+80 °С |
| Максимальная масса изделия, не более, кг | 0,217 Кг |
| Особенности | Изменение положения активной поверхности в 5 плоскостях |
| Рекомендуемый диаметр кабеля, мм | 7-12 |
Параметр не найден. Очистите строку поиска.
Документация

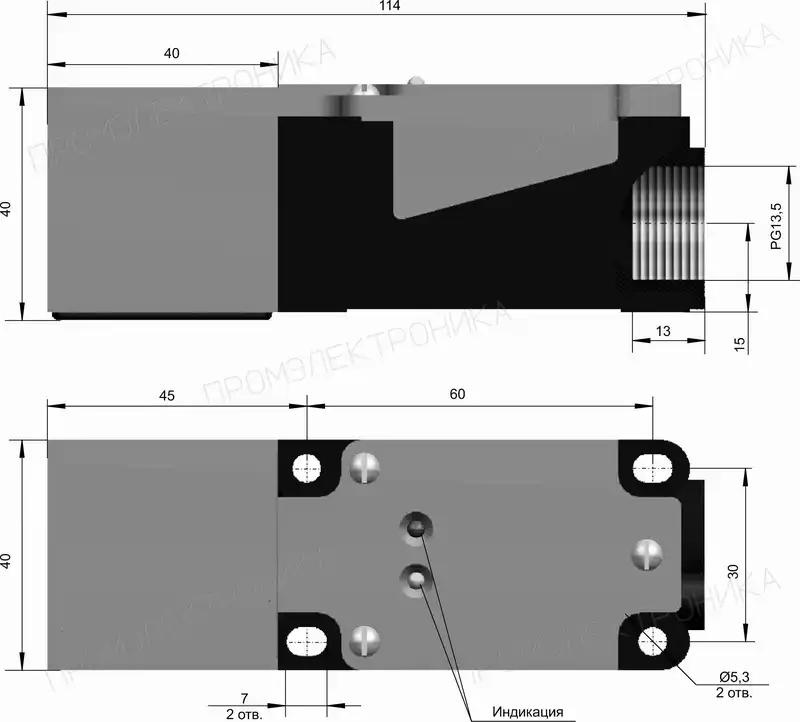

Паспорта и чертежиАналоги и подбор замены
Рекомендация по подбору помогает найти подходящий вариант. Перед заменой сравните питание, выход, функцию переключения, монтаж, рабочую дистанцию и подключение. Совпадение обозначения в справочнике не означает полной взаимозаменяемости.
Для подбора замены укажите маркировку установленного прибора и условия применения.
