СЕНСОР

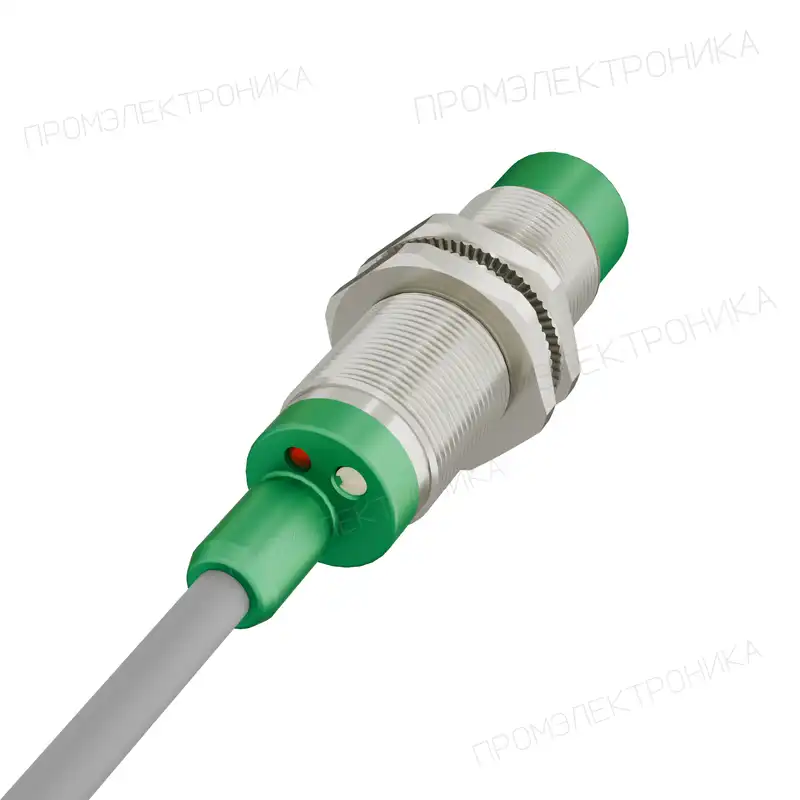

Индуктивный датчик ВБИ-М18-56В-2113-СА.51

Полное обозначение: ВБИ-М18-56В-2113-СА.51
Фотографии и чертежи

Индуктивный датчик ВБИ-М18-56В-2113-СА.51

1 / 5

Листайте стрелками или свайпом. Esc — закрыть.

Параметры исполнения

Расстояние срабатывания Sn, мм
12
Схема выхода
PNP
Функция выхода
NO + NC (НО + НЗ)
Рабочее напряжение, В
10-30 DC
Вид подключения
Кабель
Габаритный размер, мм
M18 x 1 / L = 74
Температура окружающей среды
-40…+70 °С
Степень защиты корпуса
IP67
6 909 ₽

Наличие и срок поставки уточняются для полного исполнения.

Запросить цену и срокsales@prom-elec.com

Назначение и особенности ВБИ-М18-56В-2113-СА.51

ВБИ-М18-56В-2113-СА.51 — изделие «Сенсор» для контроля положения металлических деталей без механического контакта. Полное обозначение фиксирует выбранное исполнение; его необходимо сохранять в заявке и при сравнении с заменяемым оборудованием.

Обнаружение объекта ВБИ-М18-56В-2113-СА.51: Расстояние срабатывания Sn, мм — 12; Гарантированный интервал срабатывания, мм — 0-9,7; Частота переключения, Гц — 200; Регулировка чувствительности — Потенциометр многооборотный.

Электрическое подключение ВБИ-М18-56В-2113-СА.51: Рабочее напряжение, В — 10-30 DC; Схема выхода — PNP; Функция выхода — NO + NC (НО + НЗ); Вид подключения — Кабель; Длина кабеля, м — 2.

Монтаж и условия работы ВБИ-М18-56В-2113-СА.51: Тип корпуса — цилиндрический с резьбой; Монтажное исполнение — Неутапливаемое; Габаритный размер, мм — M18 x 1 / L = 74; Материал корпуса — Латунь никелированная; Степень защиты корпуса — IP67; Температура окружающей среды — -40…+70 °С.

Дополнительные параметры исполнения: Исполнение — Общепромышленное; Размер корпуса — Ø 18 мм; Максимальный ток коммутационного элемента, мА — 500; Падение напряжения, не более, В — 2; Остаточный ток, менее, мА — 0,01; Защита коммутационного элемента — Тактовая; Категория применения коммутационного элемента — DC13; Конструкция корпуса — Средний корпус; Материал активной поверхности — Полиамид; Материал кабеля — PVC-ХЛ; Сечение кабеля, мм — 4 х 0,35; Наружный диаметр кабеля, мм — 5,6; Индикация состояния — Светодиод, красный; Обозначение резьбы — М18; Максимальный момент усилия затяжки крепежных гаек, кГм — 1,6; Максимальная масса изделия — 0,15 Кг.

Технические характеристики

ИсполнениеОбщепромышленное
Тип корпусацилиндрический с резьбой
Размер корпусаØ 18 мм
Монтажное исполнениеНеутапливаемое
Расстояние срабатывания Sn, мм12
Схема выходаPNP
Функция выходаNO + NC (НО + НЗ)
Максимальный ток коммутационного элемента, мА500
Рабочее напряжение, В10-30 DC
Падение напряжения, не более, В2
Остаточный ток, менее, мА0,01
Защита коммутационного элементаТактовая
Категория применения коммутационного элементаDC13
Частота переключения, Гц200
Гарантированный интервал срабатывания, мм0-9,7
Конструкция корпусаСредний корпус
Габаритный размер, ммM18 x 1 / L = 74
Материал корпусаЛатунь никелированная
Материал активной поверхностиПолиамид
Вид подключенияКабель
Материал кабеляPVC-ХЛ
Сечение кабеля, мм4 х 0,35
Наружный диаметр кабеля, мм5,6
Длина кабеля, м2
Индикация состоянияСветодиод, красный
Степень защиты корпусаIP67
Температура окружающей среды-40…+70 °С
Обозначение резьбыМ18
Максимальный момент усилия затяжки крепежных гаек, кГм1,6
Регулировка чувствительностиПотенциометр многооборотный
Максимальная масса изделия0,15 Кг

Документация

Паспорта и чертежи
Запросить паспорт и схему подключения

Аналоги и подбор замены

Рекомендация по подбору помогает найти подходящий вариант. Перед заменой сравните питание, выход, функцию переключения, монтаж, рабочую дистанцию и подключение. Совпадение обозначения в справочнике не означает полной взаимозаменяемости.

BALLUFFBES006Y - BES M18MG-PSC16F-BP02
Рекомендуемая модель: ВБИ-М18-56В-2113-СА.51
Сопоставить параметры
Резьба корпусаBES006Y - BES M18MG-PSC16F-BP02: M18Сенсор: М18
Длина кабеля, мBES006Y - BES M18MG-PSC16F-BP02: 2Сенсор: 2
Тип корпусаBES006Y - BES M18MG-PSC16F-BP02: РезьбовойСенсор: цилиндрический с резьбой
Материал корпусаBES006Y - BES M18MG-PSC16F-BP02: МеталлСенсор: Латунь никелированная
МонтажBES006Y - BES M18MG-PSC16F-BP02: незаподлицоСенсор: Неутапливаемое
Питание, ВBES006Y - BES M18MG-PSC16F-BP02: 10-30 DCСенсор: 10-30 DC
Расстояние срабатыванияBES006Y - BES M18MG-PSC16F-BP02: 16 ммСенсор: 12 мм (Sn)
ПодключениеBES006Y - BES M18MG-PSC16F-BP02: КабельСенсор: Кабель
Степень защиты корпусаBES006Y - BES M18MG-PSC16F-BP02: IP67Сенсор: IP67
Рабочая температураBES006Y - BES M18MG-PSC16F-BP02: -25…+70 °CСенсор: -40…+70 °С
Схема выходаBES006Y - BES M18MG-PSC16F-BP02: PNPСенсор: PNP
Функция выходаBES006Y - BES M18MG-PSC16F-BP02: NOСенсор: NO + NC (НО + НЗ)
Частота переключения, ГцBES006Y - BES M18MG-PSC16F-BP02: 800Сенсор: 200
Производитель не указанIS-N1812-BPCB2
Рекомендуемая модель: ВБИ-М18-56В-2113-СА.51
Производитель не указанISN FS4A-31P-12-L
Рекомендуемая модель: ВБИ-М18-56В-2113-СА.51
LANBAOLR18XBF08DPCY
Рекомендуемая модель: ВБИ-М18-56В-2113-СА.51
SICKIMB18-12NPOVU2K
Рекомендуемая модель: ВБИ-М18-56В-2113-СА.51
Сопоставить параметры
Резьба корпусаIMB18-12NPOVU2K: M18Сенсор: М18
Тип корпусаIMB18-12NPOVU2K: РезьбовойСенсор: цилиндрический с резьбой
Материал кабеляIMB18-12NPOVU2K: ПолиуретанСенсор: PVC-ХЛ
Материал корпусаIMB18-12NPOVU2K: Нержавеющая стальСенсор: Латунь никелированная
МонтажIMB18-12NPOVU2K: незаподлицоСенсор: Неутапливаемое
Питание, ВIMB18-12NPOVU2K: 10-30 DCСенсор: 10-30 DC
Расстояние срабатыванияIMB18-12NPOVU2K: 12 ммСенсор: 12 мм (Sn)
ПодключениеIMB18-12NPOVU2K: КабельСенсор: Кабель
Степень защиты корпусаIMB18-12NPOVU2K: IP68/IP69KСенсор: IP67
Рабочая температураIMB18-12NPOVU2K: -40…+100 °CСенсор: -40…+70 °С
Схема выходаIMB18-12NPOVU2K: PNPСенсор: PNP
Функция выходаIMB18-12NPOVU2K: NCСенсор: NO + NC (НО + НЗ)
Частота переключения, ГцIMB18-12NPOVU2K: 1000Сенсор: 200
SICKIME18-12NPSVW2S
Рекомендуемая модель: ВБИ-М18-56В-2113-СА.51
Сопоставить параметры
Резьба корпусаIME18-12NPSVW2S: M18Сенсор: М18
Длина кабеля, мIME18-12NPSVW2S: 2Сенсор: 2
Тип корпусаIME18-12NPSVW2S: РезьбовойСенсор: цилиндрический с резьбой
Материал кабеляIME18-12NPSVW2S: PVCСенсор: PVC-ХЛ
Материал корпусаIME18-12NPSVW2S: Нержавеющая стальСенсор: Латунь никелированная
МонтажIME18-12NPSVW2S: незаподлицоСенсор: Неутапливаемое
Питание, ВIME18-12NPSVW2S: 10-30 DCСенсор: 10-30 DC
Расстояние срабатыванияIME18-12NPSVW2S: 12 ммСенсор: 12 мм (Sn)
ПодключениеIME18-12NPSVW2S: КабельСенсор: Кабель
Степень защиты корпусаIME18-12NPSVW2S: IP67Сенсор: IP67
Рабочая температураIME18-12NPSVW2S: -25…+75 °CСенсор: -40…+70 °С
Схема выходаIME18-12NPSVW2S: PNPСенсор: PNP
Функция выходаIME18-12NPSVW2S: NOСенсор: NO + NC (НО + НЗ)
Частота переключения, ГцIME18-12NPSVW2S: 1000Сенсор: 200
SICKIME18-12NPSZW5S
Рекомендуемая модель: ВБИ-М18-56В-2113-СА.51
Сопоставить параметры
Резьба корпусаIME18-12NPSZW5S: M18Сенсор: М18
Длина кабеля, мIME18-12NPSZW5S: 5Сенсор: 2
Тип корпусаIME18-12NPSZW5S: РезьбовойСенсор: цилиндрический с резьбой
Материал кабеляIME18-12NPSZW5S: PVCСенсор: PVC-ХЛ
Материал корпусаIME18-12NPSZW5S: МеталлСенсор: Латунь никелированная
МонтажIME18-12NPSZW5S: незаподлицоСенсор: Неутапливаемое
Питание, ВIME18-12NPSZW5S: 10-30 DCСенсор: 10-30 DC
Расстояние срабатыванияIME18-12NPSZW5S: 12 ммСенсор: 12 мм (Sn)
ПодключениеIME18-12NPSZW5S: КабельСенсор: Кабель
Степень защиты корпусаIME18-12NPSZW5S: IP67Сенсор: IP67
Рабочая температураIME18-12NPSZW5S: -25…+75 °CСенсор: -40…+70 °С
Схема выходаIME18-12NPSZW5S: PNPСенсор: PNP
Функция выходаIME18-12NPSZW5S: NOСенсор: NO + NC (НО + НЗ)
Частота переключения, ГцIME18-12NPSZW5S: 1000Сенсор: 200
WENGLORIW120NM55VA
Рекомендуемая модель: ВБИ-М18-56В-2113-СА.51
Производитель не указанPS2-18M65-12N11-K
Рекомендуемая модель: ВБИ-М18-56В-2113-СА.51
OMRONE2B-M18KN16-WP-B1 2M
Рекомендуемая модель: ВБИ-М18-56В-2113-СА.51
Сопоставить параметры
Резьба корпусаE2B-M18KN16-WP-B1 2M: M18Сенсор: М18
Длина кабеля, мE2B-M18KN16-WP-B1 2M: 2Сенсор: 2
Тип корпусаE2B-M18KN16-WP-B1 2M: РезьбовойСенсор: цилиндрический с резьбой
Материал кабеляE2B-M18KN16-WP-B1 2M: PVCСенсор: PVC-ХЛ
Материал корпусаE2B-M18KN16-WP-B1 2M: ЛатуньСенсор: Латунь никелированная
МонтажE2B-M18KN16-WP-B1 2M: незаподлицоСенсор: Неутапливаемое
Питание, ВE2B-M18KN16-WP-B1 2M: 10-30 DCСенсор: 10-30 DC
Расстояние срабатыванияE2B-M18KN16-WP-B1 2M: 16 ммСенсор: 12 мм (Sn)
ПодключениеE2B-M18KN16-WP-B1 2M: КабельСенсор: Кабель
Степень защиты корпусаE2B-M18KN16-WP-B1 2M: IP67Сенсор: IP67
Рабочая температураE2B-M18KN16-WP-B1 2M: -25…+70 °CСенсор: -40…+70 °С
Схема выходаE2B-M18KN16-WP-B1 2M: PNPСенсор: PNP
Функция выходаE2B-M18KN16-WP-B1 2M: NOСенсор: NO + NC (НО + НЗ)
CARLO GAVAZZIIA18DSN14PO
Рекомендуемая модель: ВБИ-М18-56В-2113-СА.51
Искать по другой маркировке
