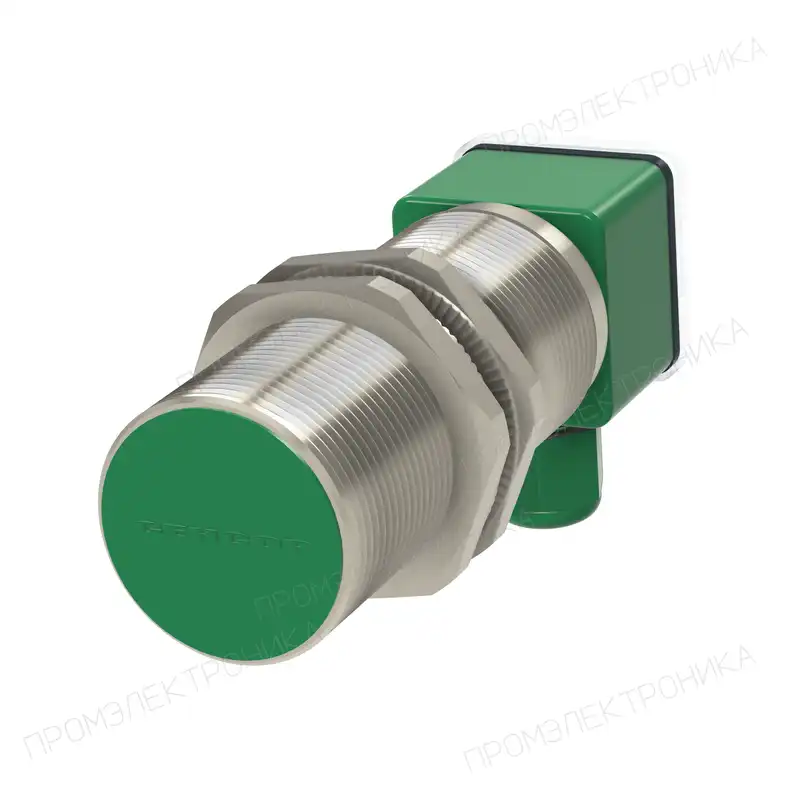

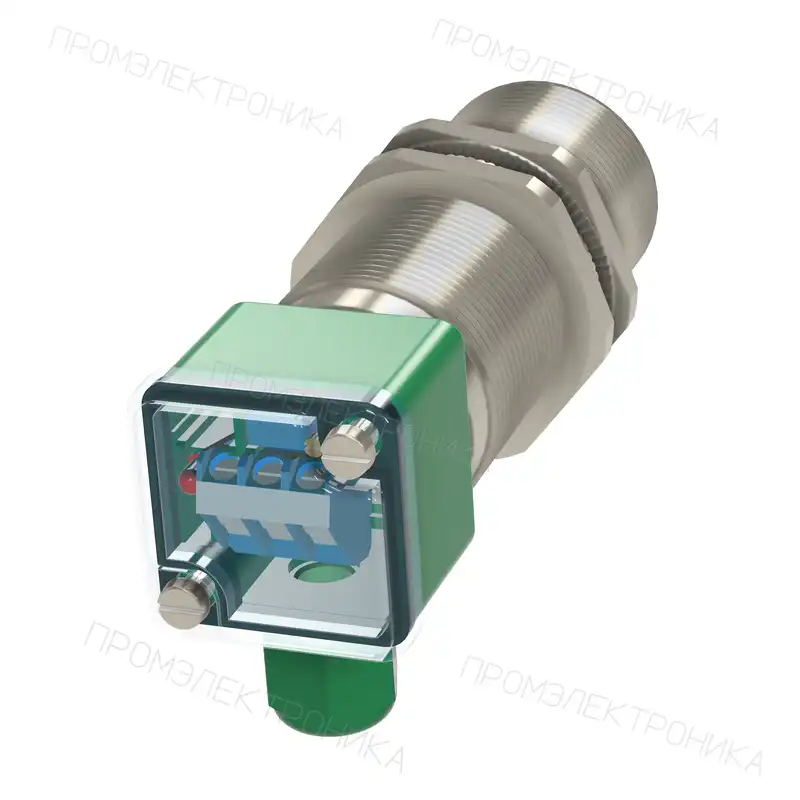

Емкостный датчик ВБЕ-М30-73К-1113-СА
Параметры исполнения
- Расстояние срабатывания Sn, мм
- 10
- Схема выхода
- PNP
- Функция выхода
- NO + NC (НО + НЗ)
- Рабочее напряжение, В
- 10-30 DC
- Вид подключения
- Клеммная коробка
- Габаритный размер, мм

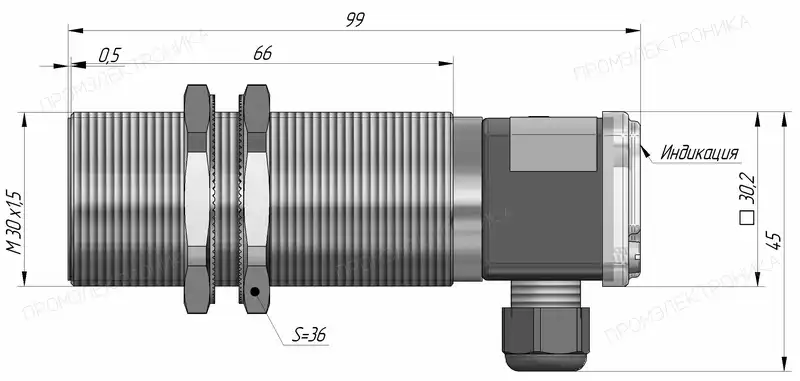

- M30 x 1,5 / L = 99
- Температура окружающей среды
- -25…+80 °С
- Степень защиты корпуса
- IP67
Наличие и срок поставки уточняются для полного исполнения.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ВБЕ-М30-73К-1113-СА
ВБЕ-М30-73К-1113-СА — изделие «Сенсор» для бесконтактного обнаружения объекта по изменению электрической ёмкости. Полное обозначение фиксирует выбранное исполнение; его необходимо сохранять в заявке и при сравнении с заменяемым оборудованием.
Обнаружение объекта ВБЕ-М30-73К-1113-СА: Расстояние срабатывания Sn, мм — 10; Гарантированный интервал срабатывания, мм — 0-7,2; Частота переключения, Гц — 10; Регулировка чувствительности — Потенциометр многооборотный.
Электрическое подключение ВБЕ-М30-73К-1113-СА: Рабочее напряжение, В — 10-30 DC; Схема выхода — PNP; Функция выхода — NO + NC (НО + НЗ); Вид подключения — Клеммная коробка.
Монтаж и условия работы ВБЕ-М30-73К-1113-СА: Тип корпуса — Цилиндрический с резьбой; Монтажное исполнение — Утапливаемое; Габаритный размер, мм — M30 x 1,5 / L = 99; Материал корпуса — Латунь никелированная; Степень защиты корпуса — IP67; Температура окружающей среды — -25…+80 °С.
Дополнительные параметры исполнения: Исполнение — Общепромышленное; Размер корпуса — Ø 30 мм; Максимальный ток коммутационного элемента, мА — 500; Падение напряжения, не более, В — 2; Остаточный ток, менее, мА — 0,01; Защита коммутационного элемента — Тактовая; Категория применения коммутационного элемента — DC13; Материал активной поверхности — ПБТ (Полибутилентерефталат); Материал кабеля — PVC-ХЛ; Индикация состояния — Светодиод, красный; Обозначение резьбы — M30 x 1,5.
Технические характеристики
| Исполнение | Общепромышленное |
|---|---|
| Тип корпуса | Цилиндрический с резьбой |
| Размер корпуса | Ø 30 мм |
| Монтажное исполнение | Утапливаемое |
| Расстояние срабатывания Sn, мм | 10 |
| Схема выхода | PNP |
| Функция выхода | NO + NC (НО + НЗ) |
| Максимальный ток коммутационного элемента, мА | 500 |
| Рабочее напряжение, В | 10-30 DC |
| Падение напряжения, не более, В | 2 |
| Остаточный ток, менее, мА | 0,01 |
| Защита коммутационного элемента | Тактовая |
| Категория применения коммутационного элемента | DC13 |
| Частота переключения, Гц | 10 |
| Гарантированный интервал срабатывания, мм | 0-7,2 |
| Габаритный размер, мм | M30 x 1,5 / L = 99 |
| Материал корпуса | Латунь никелированная |
| Материал активной поверхности | ПБТ (Полибутилентерефталат) |
| Вид подключения | Клеммная коробка |
| Материал кабеля | PVC-ХЛ |
| Индикация состояния | Светодиод, красный |
| Степень защиты корпуса | IP67 |
| Температура окружающей среды | -25…+80 °С |
| Обозначение резьбы | M30 x 1,5 |
| Регулировка чувствительности | Потенциометр многооборотный |
Параметр не найден. Очистите строку поиска.
Документация
Паспорта и чертежиАналоги и подбор замены
Рекомендация по подбору помогает найти подходящий вариант. Перед заменой сравните питание, выход, функцию переключения, монтаж, рабочую дистанцию и подключение. Совпадение обозначения в справочнике не означает полной взаимозаменяемости.
Для подбора замены укажите маркировку установленного прибора и условия применения.
