Индуктивный датчик ДВИ-М30-49В-2130-Х

Полное обозначение: ДВИ-М30-49В-2130-Х

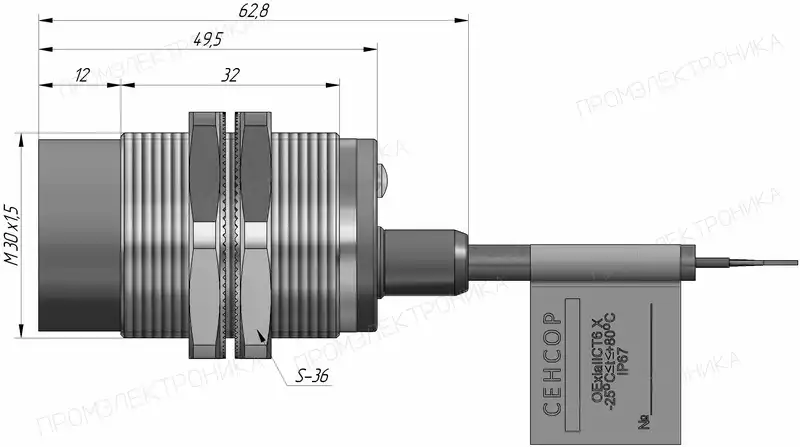

Фотографии и чертежи

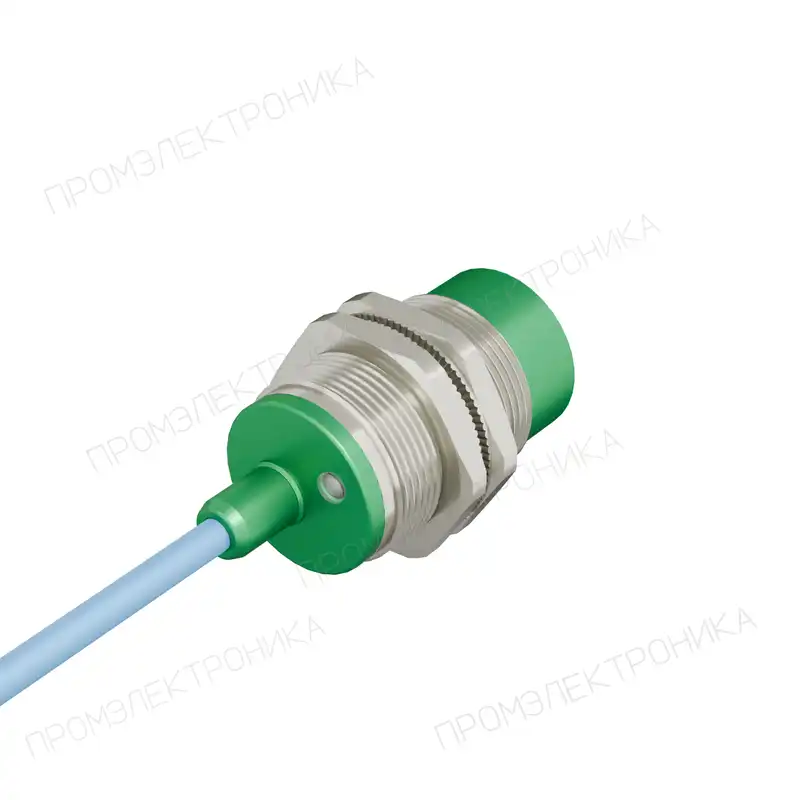

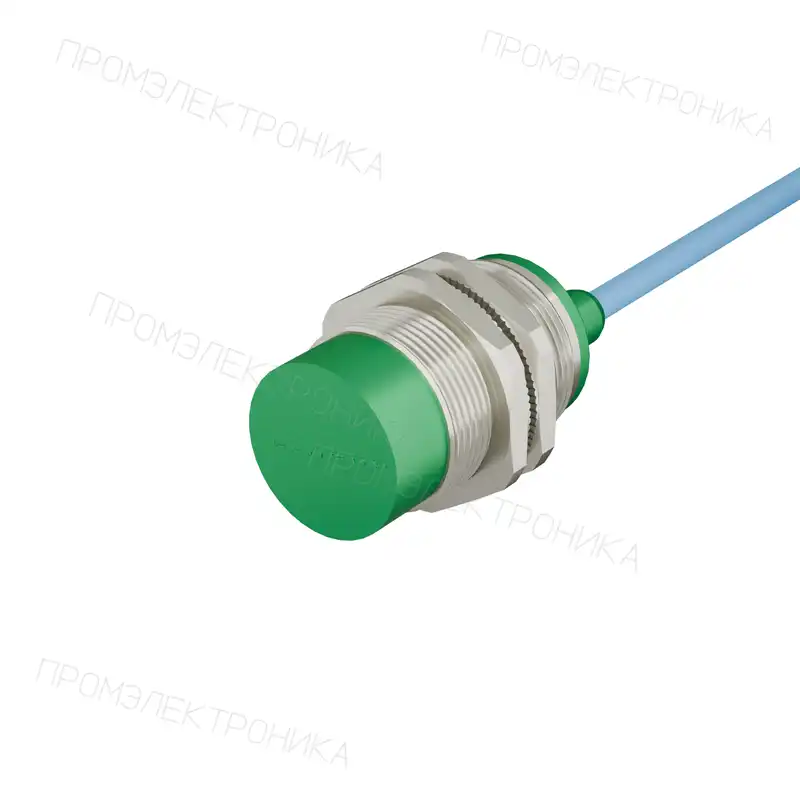

Индуктивный датчик ДВИ-М30-49В-2130-Х

1 / 5

Листайте стрелками или свайпом. Esc — закрыть.

Параметры исполнения

Расстояние срабатывания Sn, мм
15
Схема выхода
NAMUR
Рабочее напряжение, В
8,2 DC
Вид подключения
Кабель
Габаритный размер, мм
M30 x 1,5 / L = 62,8
Степень защиты корпуса
IP67
16 519 ₽

Наличие и срок поставки уточняются для полного исполнения.

Запросить цену и срокsales@prom-elec.com

Назначение и особенности ДВИ-М30-49В-2130-Х

ДВИ-М30-49В-2130-Х — изделие «Сенсор» для контроля положения металлических деталей без механического контакта. Полное обозначение фиксирует выбранное исполнение; его необходимо сохранять в заявке и при сравнении с заменяемым оборудованием.

Обнаружение объекта ДВИ-М30-49В-2130-Х: Расстояние срабатывания Sn, мм — 15; Гарантированный интервал срабатывания, мм — 0-12,2; Частота переключения, Гц — 200.

Электрическое подключение ДВИ-М30-49В-2130-Х: Рабочее напряжение, В — 8,2 DC; Схема выхода — NAMUR; Вид подключения — Кабель; Длина кабеля, м — 2.

Монтаж и условия работы ДВИ-М30-49В-2130-Х: Тип корпуса — цилиндрический с резьбой; Монтажное исполнение — Неутапливаемое; Габаритный размер, мм — M30 x 1,5 / L = 62,8; Материал корпуса — Латунь никелированная; Степень защиты корпуса — IP67; Маркировка взрывозащиты — PO Ex ia I Ma X (рудничное особовзрывобезопасное) Ex ia IIIC T80°C...T85°C Da X (для пылевых сред) 0Ex ia IIC T6...T5 Ga X (для газовых сред).

Дополнительные параметры исполнения: Исполнение — Взрывозащищенное; Размер корпуса — Ø 30 мм; Конструкция корпуса — Короткий корпус; Материал активной поверхности — Полиамид; Материал кабеля — PVC-ХЛ; Индикация состояния — Отсутствует; Обозначение резьбы — М30; Вид взрывозащиты — «ia» искробезопасная электрическая цепь; Температура окружающего воздуха для соответствующих температурных классов, °С — - 25... + 80°C (Т5)- 25... + 75°C (Т6).

Технические характеристики

ИсполнениеВзрывозащищенное
Тип корпусацилиндрический с резьбой
Размер корпусаØ 30 мм
Монтажное исполнениеНеутапливаемое
Расстояние срабатывания Sn, мм15
Схема выходаNAMUR
Рабочее напряжение, В8,2 DC
Частота переключения, Гц200
Гарантированный интервал срабатывания, мм0-12,2
Конструкция корпусаКороткий корпус
Габаритный размер, ммM30 x 1,5 / L = 62,8
Материал корпусаЛатунь никелированная
Материал активной поверхностиПолиамид
Вид подключенияКабель
Материал кабеляPVC-ХЛ
Длина кабеля, м2
Индикация состоянияОтсутствует
Степень защиты корпусаIP67
Обозначение резьбыМ30
Вид взрывозащиты«ia» искробезопасная электрическая цепь
Маркировка взрывозащитыPO Ex ia I Ma X (рудничное особовзрывобезопасное) Ex ia IIIC T80°C...T85°C Da X (для пылевых сред) 0Ex ia IIC T6...T5 Ga X (для газовых сред)
Температура окружающего воздуха для соответствующих температурных классов, °С- 25... + 80°C (Т5)- 25... + 75°C (Т6)

Документация

Паспорта и чертежи
Запросить паспорт и схему подключения

Аналоги и подбор замены

Рекомендация по подбору помогает найти подходящий вариант. Перед заменой сравните питание, выход, функцию переключения, монтаж, рабочую дистанцию и подключение. Совпадение обозначения в справочнике не означает полной взаимозаменяемости.

PEPPERL+FUCHSNJ15-30GM-N
Рекомендуемая модель: ДВИ-М30-49В-2130-Х
Сопоставить параметры
Резьба корпусаNJ15-30GM-N: M30Сенсор: М30
Тип корпусаNJ15-30GM-N: РезьбовойСенсор: цилиндрический с резьбой
Материал корпусаNJ15-30GM-N: Нержавеющая стальСенсор: Латунь никелированная
МонтажNJ15-30GM-N: незаподлицоСенсор: Неутапливаемое
Питание, ВNJ15-30GM-N: 5-25 DCСенсор: 8,2 DC
Расстояние срабатыванияNJ15-30GM-N: 15 ммСенсор: 15 мм (Sn)
ПодключениеNJ15-30GM-N: КабельСенсор: Кабель
Степень защиты корпусаNJ15-30GM-N: IP67Сенсор: IP67
Рабочая температураNJ15-30GM-N: -25…+100 °CСенсор: Не указано
Схема выходаNJ15-30GM-N: NAMURСенсор: NAMUR
Функция выходаNJ15-30GM-N: NCСенсор: Не указано
Частота переключения, ГцNJ15-30GM-N: 100Сенсор: 200
