Индуктивный датчик ДВИ-М30-34В-1130-Х.2

Полное обозначение: ДВИ-М30-34В-1130-Х.2

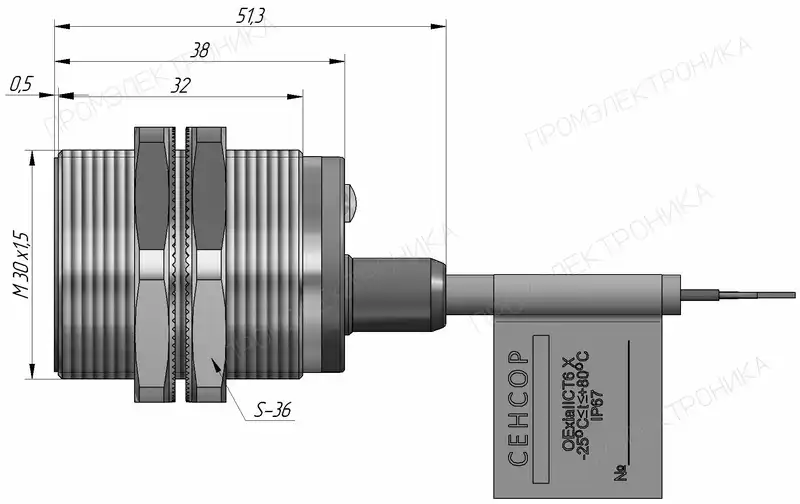

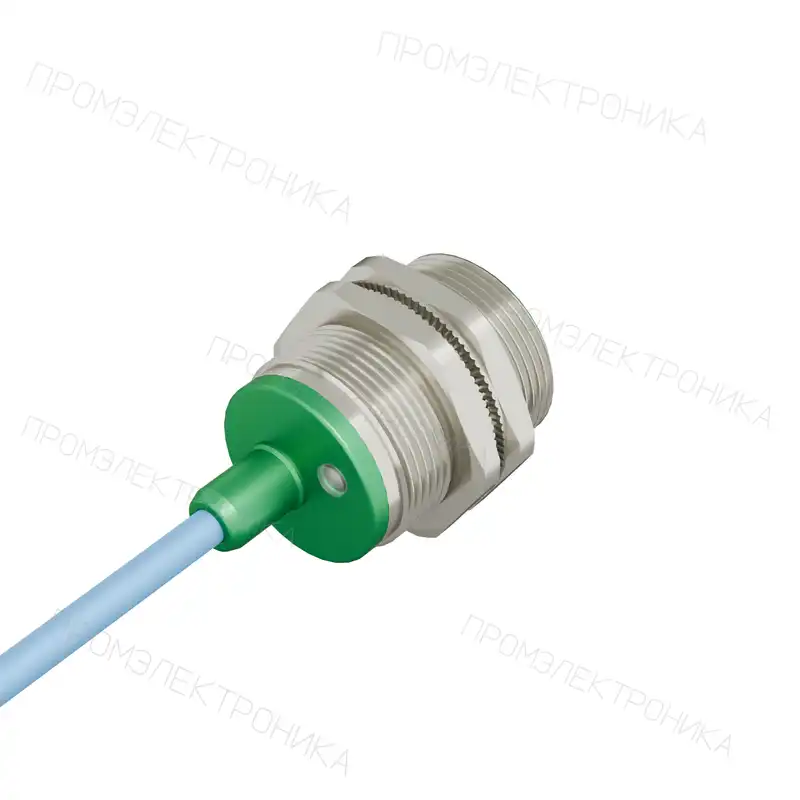

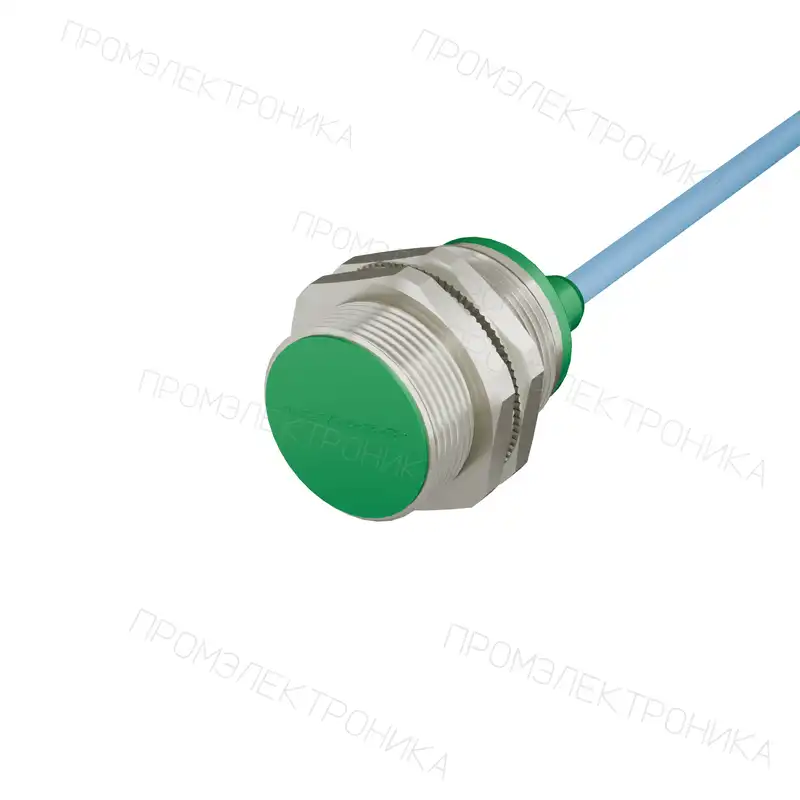

Фотографии и чертежи

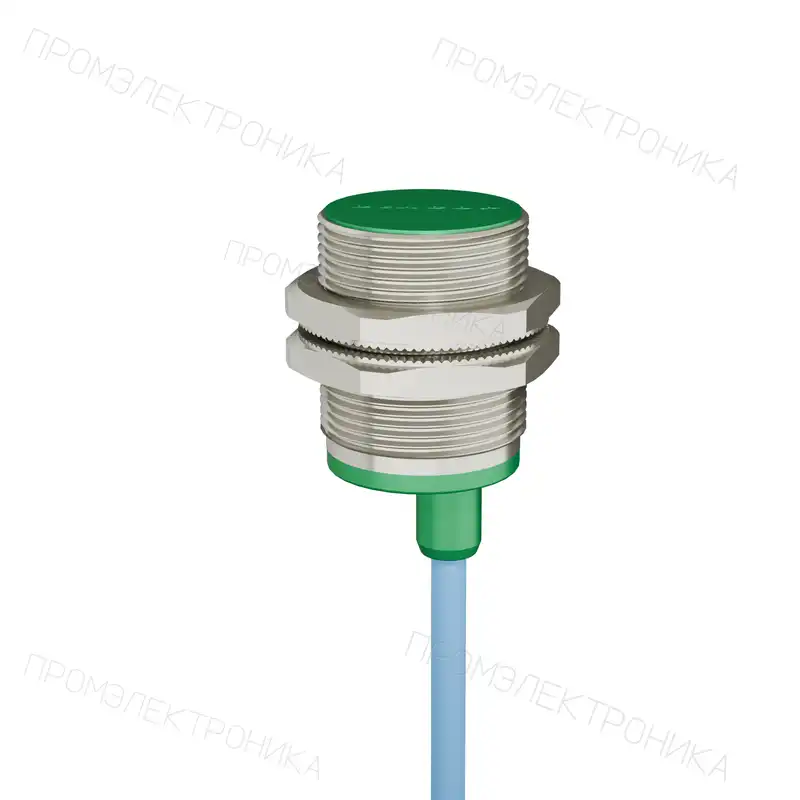

Индуктивный датчик ДВИ-М30-34В-1130-Х.2

1 / 5

Листайте стрелками или свайпом. Esc — закрыть.

Параметры исполнения

Расстояние срабатывания Sn, мм
10
Схема выхода
NAMUR
Рабочее напряжение, В
8,2 DC
Вид подключения
Кабель
Габаритный размер, мм
M30 x 1,5 / L = 51,3
Степень защиты корпуса
IP67
19 951 ₽

Наличие и срок поставки уточняются для полного исполнения.

Запросить цену и срокsales@prom-elec.com

Назначение и особенности ДВИ-М30-34В-1130-Х.2

ДВИ-М30-34В-1130-Х.2 — изделие «Сенсор» для контроля положения металлических деталей без механического контакта. Полное обозначение фиксирует выбранное исполнение; его необходимо сохранять в заявке и при сравнении с заменяемым оборудованием.

Обнаружение объекта ДВИ-М30-34В-1130-Х.2: Расстояние срабатывания Sn, мм — 10; Гарантированный интервал срабатывания, мм — 0-8,1; Частота переключения, Гц — 400.

Электрическое подключение ДВИ-М30-34В-1130-Х.2: Рабочее напряжение, В — 8,2 DC; Схема выхода — NAMUR; Вид подключения — Кабель; Длина кабеля, м — 2.

Монтаж и условия работы ДВИ-М30-34В-1130-Х.2: Тип корпуса — цилиндрический с резьбой; Монтажное исполнение — Утапливаемое; Габаритный размер, мм — M30 x 1,5 / L = 51,3; Материал корпуса — Нержавеющая сталь; Степень защиты корпуса — IP67; Маркировка взрывозащиты — PO Ex ia I Ma X (рудничное особовзрывобезопасное) Ex ia IIIC T80°C...T85°C Da X (для пылевых сред) 0Ex ia IIC T6...T5 Ga X (для газовых сред).

Дополнительные параметры исполнения: Исполнение — Взрывозащищенное; Размер корпуса — Ø 30 мм; Конструкция корпуса — Короткий корпус; Материал активной поверхности — Полиамид; Материал кабеля — PVC-ХЛ; Индикация состояния — Отсутствует; Обозначение резьбы — М30; Вид взрывозащиты — «ia» искробезопасная электрическая цепь; Температура окружающего воздуха для соответствующих температурных классов, °С — - 25... + 80°C (Т5)- 25... + 75°C (Т6).

Технические характеристики

ИсполнениеВзрывозащищенное
Тип корпусацилиндрический с резьбой
Размер корпусаØ 30 мм
Монтажное исполнениеУтапливаемое
Расстояние срабатывания Sn, мм10
Схема выходаNAMUR
Рабочее напряжение, В8,2 DC
Частота переключения, Гц400
Гарантированный интервал срабатывания, мм0-8,1
Конструкция корпусаКороткий корпус
Габаритный размер, ммM30 x 1,5 / L = 51,3
Материал корпусаНержавеющая сталь
Материал активной поверхностиПолиамид
Вид подключенияКабель
Материал кабеляPVC-ХЛ
Длина кабеля, м2
Индикация состоянияОтсутствует
Степень защиты корпусаIP67
Обозначение резьбыМ30
Вид взрывозащиты«ia» искробезопасная электрическая цепь
Маркировка взрывозащитыPO Ex ia I Ma X (рудничное особовзрывобезопасное) Ex ia IIIC T80°C...T85°C Da X (для пылевых сред) 0Ex ia IIC T6...T5 Ga X (для газовых сред)
Температура окружающего воздуха для соответствующих температурных классов, °С- 25... + 80°C (Т5)- 25... + 75°C (Т6)

Документация

Паспорта и чертежи
Запросить паспорт и схему подключения

Аналоги и подбор замены

Рекомендация по подбору помогает найти подходящий вариант. Перед заменой сравните питание, выход, функцию переключения, монтаж, рабочую дистанцию и подключение. Совпадение обозначения в справочнике не означает полной взаимозаменяемости.

PEPPERL+FUCHSNJ10-30GM-N-10M
Рекомендуемая модель: ДВИ-М30-34В-1130-Х.2
Сопоставить параметры
Резьба корпусаNJ10-30GM-N-10M: M30Сенсор: М30
Тип корпусаNJ10-30GM-N-10M: РезьбовойСенсор: цилиндрический с резьбой
Материал корпусаNJ10-30GM-N-10M: Нержавеющая стальСенсор: Нержавеющая сталь
МонтажNJ10-30GM-N-10M: заподлицоСенсор: Утапливаемое
Расстояние срабатыванияNJ10-30GM-N-10M: 10 ммСенсор: 10 мм (Sn)
ПодключениеNJ10-30GM-N-10M: КабельСенсор: Кабель
Степень защиты корпусаNJ10-30GM-N-10M: IP66/IP67Сенсор: IP67
Рабочая температураNJ10-30GM-N-10M: -25…+100 °CСенсор: Не указано
Схема выходаNJ10-30GM-N-10M: NAMURСенсор: NAMUR
Функция выходаNJ10-30GM-N-10M: NCСенсор: Не указано
Частота переключения, ГцNJ10-30GM-N-10M: 300Сенсор: 400
PEPPERL+FUCHSNCB10-30GM40-N0
Рекомендуемая модель: ДВИ-М30-34В-1130-Х.2
Сопоставить параметры
Резьба корпусаNCB10-30GM40-N0: M30Сенсор: М30
Длина кабеля, мNCB10-30GM40-N0: 2Сенсор: 2
Тип корпусаNCB10-30GM40-N0: РезьбовойСенсор: цилиндрический с резьбой
Материал кабеляNCB10-30GM40-N0: PVCСенсор: PVC-ХЛ
Материал корпусаNCB10-30GM40-N0: Нержавеющая стальСенсор: Нержавеющая сталь
МонтажNCB10-30GM40-N0: заподлицоСенсор: Утапливаемое
Расстояние срабатыванияNCB10-30GM40-N0: 10 ммСенсор: 10 мм (Sn)
ПодключениеNCB10-30GM40-N0: КабельСенсор: Кабель
Степень защиты корпусаNCB10-30GM40-N0: IP66/IP67Сенсор: IP67
Рабочая температураNCB10-30GM40-N0: -25…+100 °CСенсор: Не указано
Схема выходаNCB10-30GM40-N0: NAMURСенсор: NAMUR
Функция выходаNCB10-30GM40-N0: NCСенсор: Не указано
Частота переключения, ГцNCB10-30GM40-N0: 200Сенсор: 400
PEPPERL+FUCHSNCB10-30GM40-N0-V1
Рекомендуемая модель: ДВИ-М30-34В-1130-Х.2
Сопоставить параметры
Резьба корпусаNCB10-30GM40-N0-V1: M30Сенсор: М30
Тип корпусаNCB10-30GM40-N0-V1: РезьбовойСенсор: цилиндрический с резьбой
Материал корпусаNCB10-30GM40-N0-V1: Нержавеющая стальСенсор: Нержавеющая сталь
МонтажNCB10-30GM40-N0-V1: заподлицоСенсор: Утапливаемое
Расстояние срабатыванияNCB10-30GM40-N0-V1: 10 ммСенсор: 10 мм (Sn)
ПодключениеNCB10-30GM40-N0-V1: РазъемСенсор: Кабель
Степень защиты корпусаNCB10-30GM40-N0-V1: IP67Сенсор: IP67
Рабочая температураNCB10-30GM40-N0-V1: -25…+100 °CСенсор: Не указано
Схема выходаNCB10-30GM40-N0-V1: NAMURСенсор: NAMUR
Функция выходаNCB10-30GM40-N0-V1: NCСенсор: Не указано
Частота переключения, ГцNCB10-30GM40-N0-V1: 200Сенсор: 400
Искать по другой маркировке
