Индуктивный датчик ДВИ-М08-45Р-1130-Х

Полное обозначение: ДВИ-М08-45Р-1130-Х
Фотографии и чертежи

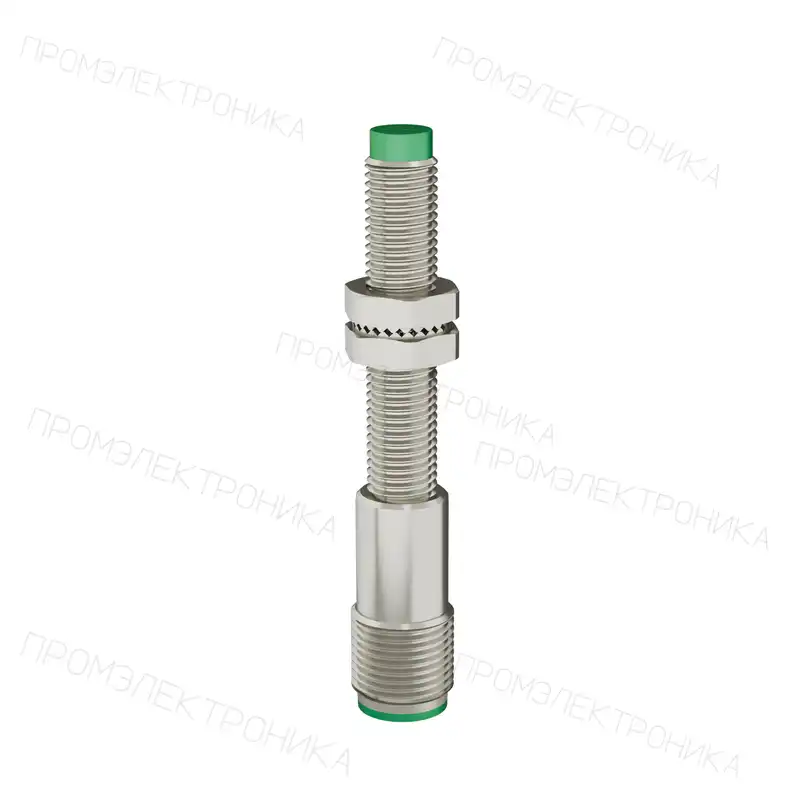

Индуктивный датчик ДВИ-М08-45Р-1130-Х

1 / 5

Листайте стрелками или свайпом. Esc — закрыть.

Параметры исполнения

Расстояние срабатывания Sn, мм
1,5
Схема выхода
NAMUR
Рабочее напряжение, В
8,2 DC
Вид подключения
Разъем M12 × 1
Габаритный размер, мм
M8 x 1 / L = 65,3
Степень защиты корпуса
IP67
13 298 ₽

Наличие и срок поставки уточняются для полного исполнения.

Запросить цену и срокsales@prom-elec.com

Назначение и особенности ДВИ-М08-45Р-1130-Х

ДВИ-М08-45Р-1130-Х — изделие «Сенсор» для контроля положения металлических деталей без механического контакта. Полное обозначение фиксирует выбранное исполнение; его необходимо сохранять в заявке и при сравнении с заменяемым оборудованием.

Обнаружение объекта ДВИ-М08-45Р-1130-Х: Расстояние срабатывания Sn, мм — 1,5; Гарантированный интервал срабатывания, мм — 0-1,2; Частота переключения, Гц — 2000.

Электрическое подключение ДВИ-М08-45Р-1130-Х: Рабочее напряжение, В — 8,2 DC; Схема выхода — NAMUR; Вид подключения — Разъем M12 × 1.

Монтаж и условия работы ДВИ-М08-45Р-1130-Х: Тип корпуса — цилиндрический с резьбой; Монтажное исполнение — Утапливаемое; Габаритный размер, мм — M8 x 1 / L = 65,3; Материал корпуса — Латунь никелированная; Степень защиты корпуса — IP67; Маркировка взрывозащиты — PO Ex ia I Ma X (рудничное особовзрывобезопасное) Ex ia IIIC T80°C...T85°C Da X (для пылевых сред) 0Ex ia IIC T6...T5 Ga X (для газовых сред).

Дополнительные параметры исполнения: Исполнение — Взрывозащищенное; Размер корпуса — Ø 8 мм; Конструкция корпуса — Средний корпус; Материал активной поверхности — Полиамид; Индикация состояния — Отсутствует; Вид взрывозащиты — «ia» искробезопасная электрическая цепь; Температура окружающего воздуха для соответствующих температурных классов, °С — - 25... + 80°C (Т5)- 25... + 75°C (Т6).

Технические характеристики

ИсполнениеВзрывозащищенное
Тип корпусацилиндрический с резьбой
Размер корпусаØ 8 мм
Монтажное исполнениеУтапливаемое
Расстояние срабатывания Sn, мм1,5
Схема выходаNAMUR
Рабочее напряжение, В8,2 DC
Частота переключения, Гц2000
Гарантированный интервал срабатывания, мм0-1,2
Конструкция корпусаСредний корпус
Габаритный размер, ммM8 x 1 / L = 65,3
Материал корпусаЛатунь никелированная
Материал активной поверхностиПолиамид
Вид подключенияРазъем M12 × 1
Индикация состоянияОтсутствует
Степень защиты корпусаIP67
Вид взрывозащиты«ia» искробезопасная электрическая цепь
Маркировка взрывозащитыPO Ex ia I Ma X (рудничное особовзрывобезопасное) Ex ia IIIC T80°C...T85°C Da X (для пылевых сред) 0Ex ia IIC T6...T5 Ga X (для газовых сред)
Температура окружающего воздуха для соответствующих температурных классов, °С- 25... + 80°C (Т5)- 25... + 75°C (Т6)

Документация

Паспорта и чертежи
Запросить паспорт и схему подключения

Аналоги и подбор замены

Рекомендация по подбору помогает найти подходящий вариант. Перед заменой сравните питание, выход, функцию переключения, монтаж, рабочую дистанцию и подключение. Совпадение обозначения в справочнике не означает полной взаимозаменяемости.

PEPPERL+FUCHSNCB1,5-8GM25-N0-V1
Рекомендуемая модель: ДВИ-М08-45Р-1130-Х
PEPPERL+FUCHSNJ1,5-8GM-N-V1
Рекомендуемая модель: ДВИ-М08-45Р-1130-Х
Сопоставить параметры
Резьба корпусаNJ1,5-8GM-N-V1: M8Сенсор: Не указано
Тип корпусаNJ1,5-8GM-N-V1: РезьбовойСенсор: цилиндрический с резьбой
Материал корпусаNJ1,5-8GM-N-V1: Нержавеющая стальСенсор: Латунь никелированная
МонтажNJ1,5-8GM-N-V1: заподлицоСенсор: Утапливаемое
Расстояние срабатыванияNJ1,5-8GM-N-V1: 1,5 ммСенсор: 1,5 мм (Sn)
ПодключениеNJ1,5-8GM-N-V1: РазъемСенсор: Разъем M12 × 1
Степень защиты корпусаNJ1,5-8GM-N-V1: IP67Сенсор: IP67
Рабочая температураNJ1,5-8GM-N-V1: -25…+100 °CСенсор: Не указано
Схема выходаNJ1,5-8GM-N-V1: NAMURСенсор: NAMUR
Функция выходаNJ1,5-8GM-N-V1: NCСенсор: Не указано
Частота переключения, ГцNJ1,5-8GM-N-V1: 5000Сенсор: 2000
