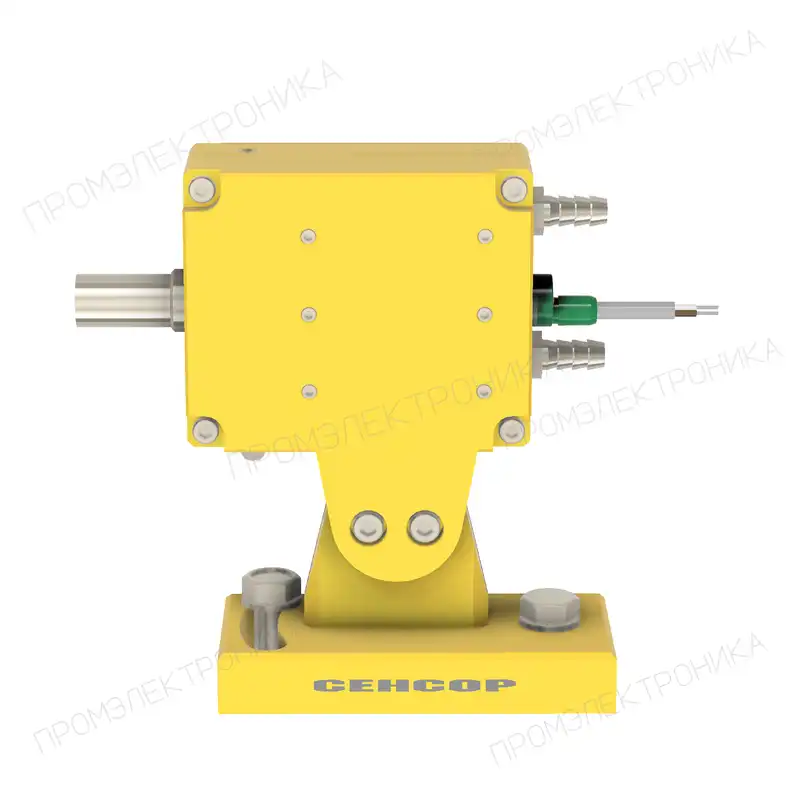

Детектор горячего металла ДОГ-ТК31-2113-СА
Параметры исполнения
- Схема выхода
- PNP
- Функция выхода
- NO+NC
- Рабочее напряжение, В
- 10-30 DC
- Габаритный размер, мм
- 172х173х62
- Температура окружающей среды
- +1…+150 °С
Наличие и срок поставки уточняются для полного исполнения.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ДОГ-ТК31-2113-СА
ДОГ-ТК31-2113-СА — изделие «Сенсор» для обнаружения нагретого объекта в технологическом процессе. Полное обозначение фиксирует выбранное исполнение; его необходимо сохранять в заявке и при сравнении с заменяемым оборудованием.
Обнаружение объекта ДОГ-ТК31-2113-СА: Частота переключения, Гц — 250; Регулировка чувствительности — Потенциометр многооборотный.
Электрическое подключение ДОГ-ТК31-2113-СА: Рабочее напряжение, В — 10-30 DC; Схема выхода — PNP; Функция выхода — NO+NC.

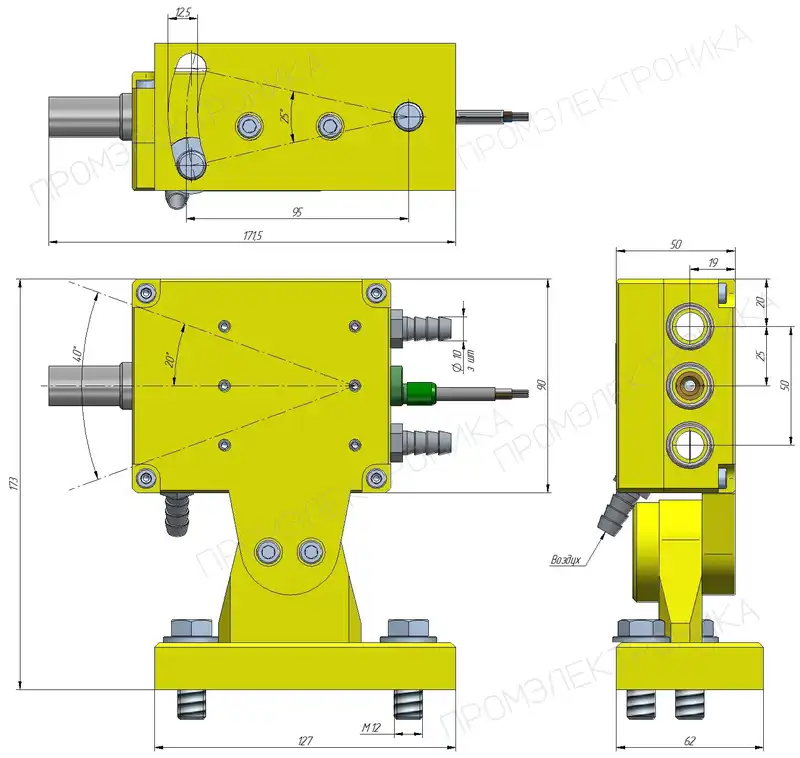

Монтаж и условия работы ДОГ-ТК31-2113-СА: Габаритный размер, мм — 172х173х62; Материал корпуса — Дюралюминий Д16; Температура окружающей среды — +1…+150 °С.
Дополнительные параметры исполнения: Максимальный ток коммутационного элемента, мА — 500; Падение напряжения, не более, В — 2; Остаточный ток, менее, мА — 0,01; Защита коммутационного элемента — Тактовая; Категория применения коммутационного элемента — DC13; Индикация состояния — Светодиод, красный; Тип — Детектор горячего металла; Количество лучей — 1; Максимальное расстояние срабатывания, мм — 5000; Угол поля зрения — 10°; Материал чувствительного элемента — Стекло; Температура объекта воздействия — 250-600°С.
Технические характеристики
| Схема выхода | PNP |
|---|---|
| Функция выхода | NO+NC |
| Максимальный ток коммутационного элемента, мА | 500 |
| Рабочее напряжение, В | 10-30 DC |
| Падение напряжения, не более, В | 2 |
| Остаточный ток, менее, мА | 0,01 |
| Защита коммутационного элемента | Тактовая |
| Категория применения коммутационного элемента | DC13 |
| Частота переключения, Гц | 250 |
| Габаритный размер, мм | 172х173х62 |
| Материал корпуса | Дюралюминий Д16 |
| Индикация состояния | Светодиод, красный |
| Температура окружающей среды | +1…+150 °С |
| Регулировка чувствительности | Потенциометр многооборотный |
| Тип | Детектор горячего металла |
| Количество лучей | 1 |
| Максимальное расстояние срабатывания, мм | 5000 |
| Угол поля зрения | 10° |
| Материал чувствительного элемента | Стекло |
| Температура объекта воздействия | 250-600°С |
Параметр не найден. Очистите строку поиска.
Документация
Паспорта и чертежиАналоги и подбор замены
Рекомендация по подбору помогает найти подходящий вариант. Перед заменой сравните питание, выход, функцию переключения, монтаж, рабочую дистанцию и подключение. Совпадение обозначения в справочнике не означает полной взаимозаменяемости.
Для подбора замены укажите маркировку установленного прибора и условия применения.
