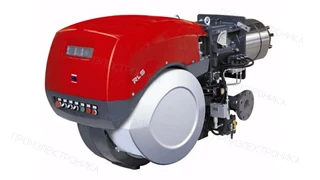

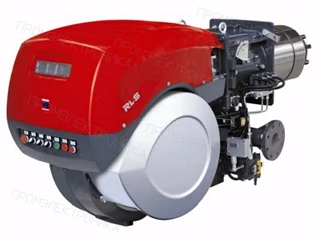

Газодизельная горелка Riello RLS 400/E MX TC FS1

Газодизельная горелка Riello RLS 400/E MX TC FS1: техническое описание

Газодизельная горелка Riello RLS 400/E MX TC FS1 — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газ/дизельное топливо; регулирование мощности — прогрессивная-электронномодулируемая; исполнение — комбинированная.

Рабочая область характеризуется параметрами: диапазон мощности — от 800 до 4 300 кВт; противодавление — от 0 до 18 мбар; расход топлива — 70 - 365 кг/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 508 мм; диаметр пламенной трубы — 313 мм; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В / 380 В; потребляемая мощность — 11 500 Вт; степень защиты — IP54. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 7 500 Вт.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Riello; артикул или обозначение — 3898632. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
