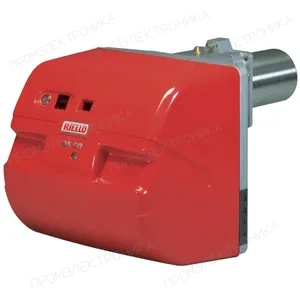

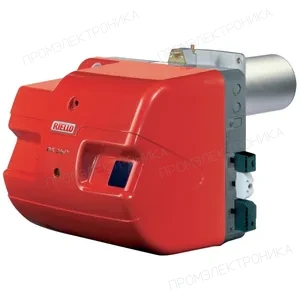

Газовая горелка Riello RS5D 1/230/50
Газовая горелка Riello RS5D 1/230/50 относится к серии GULLIVER RSD. Карточка подготовлена по официальному каталогу Riello; параметры конкретного исполнения нужно сверять с документацией и шильдиком.
Документация для оборудования2 материалов; язык и редакция указаны отдельноОписание
Газовая горелка Riello RS5D 1/230/50 — арт. 3762058: техническое описание
Riello RS5D 1/230/50, арт. 3762058, исполнение серии GULLIVER RSD.
Карточка предназначена для инженерного подбора и запроса поставки. Для корректного подбора фиксируются точный артикул, модель, серия, документы и связи с запчастями.
Диапазон тепловой мощности по официальному техническому буклету: 160/208 ÷ 345 кВт.
Запчасти в карточке привязаны к точному артикулу горелки; совпадения только по названию серии не публикуются как подтвержденная применяемость.
Применение
Применяется в составе котельного или теплогенерирующего оборудования согласно назначению серии GULLIVER RSD и официальной документации Riello.
Перед заменой или заказом нужно сверить шильдик установленной горелки, топливо, питание, длину головы, исполнение TC/TL/ST/LP и установленный автомат горения, если эти параметры есть в источниках.
Характеристики
| Параметр | Значение |
|---|---|
| Производитель | Riello |
| Артикул | 3762058 |
| Модель | RS5D 1/230/50 |
| Серия | GULLIVER RSD |
| Тип топлива | газ |
| Режим работы | двухступенчатая |
| Класс выбросов | Standard |
| Электропитание | 1/230/50 |
| Диапазон мощности | 160/208 ÷ 345 кВт |
Запасные части
Ниже приведены позиции, привязанные к точному артикулу горелки по внутреннему источнику применяемости; совпадения только по названию серии не использованы.
| Поз. | Артикул | Наименование |
|---|---|---|
| 1 | 3008496 | Кожух горелки |
| 10 | 3008501 | Распределитель потока воздуха |
| 11 | 3007992 | Удлинительная труба |
| 12 | 3002560 | Прокладка |
| 13 | 3002969 | Смесительное устройство |
| 14 | 3002494 | Кабель |
| 15 | 3007988 | Электрод ионизации |
| 16 | 3008932 | Электрод поджига |
| 17 | 3008506 | Электродвигатель |
| 18 | 3007454 | Кабель электродвигателя L.60 |
| 19 | 3007265 | Фиксатор электродов |
| 2 | 3002658 | Соединительный штекер в комплекте |
| 20 | 3008552 | Направляющая всасываемого воздуха |
| 21 | 3008494 | Вентилятор Ø173X82 |
| 22 | 3005447 | Ниппель для измерения давления в сборе |
| 23 | 3008005 | Кольцевая прокладка |
| 24 | 3008502 | Удлинитель жаровой трубы |
| 25 | 3002469 | Жаровая труба |
| 26 | 3008500 | Прокладка фланца |
| 27 | 3008493 | Фланец |
| 28 | 3002866 | Воздушная заслонка |
| 29 | 3002660 | Сцепление сервопривода |
| 3 | 3002972 | Кабель реле давления воздуха L.240 |
| 30 | 3002659 | Сервопривод STA13 B0.36/8 4N21 R |
| 31 | 3008499 | Конденсатор 8 μФ |
| 32 | 3006937 | 7-контактный штекер |
| 33 | 3002967 | Топочный автомат R.B.L. MG569 (Топочный автомат R.B.L. MG569) |
| 34 | 3008490 | Кабель ионизации L.300 |
| 35 | 3008491 | Кабель поджига L.260 |
| 36 | 3002971 | Соединительные кабели |
| 37 | 3008017 | Импульсная трубка в комплекте |
| 38 | 3007444 | Реле давления воздухa LGW 10 A2 |
| 39 | 3006957 | 4-контактный штекер |
| 4 | 3007982 | Силиконовая трубка в комплекте |
| 5 | 3007458 | Смотровое окно |
| 6 | 3007642 | Крышка смесительного устройства |
| 7 | 3008505 | Регулировка положения смесительного устройства |
| 8 | 3007979 | Газовая труба |
| 9 | 3008504 | Распорная вставка |
Установленные запчасти
Перечень подтверждённых позиций для горелки RS5D 1/230/50. Ссылки показаны только для тех запчастей, у которых уже есть отдельная карточка на сайте.
Корпус, фланцы и трубки11 поз.
Электроды и кабели12 поз.
Прочие позиции10 поз.
Двигатель и вентилятор1 поз.
Автоматика и электрические узлы5 поз.
В перечень включены только позиции, привязанные к точному артикулу горелки. Перед заказом сверьте шильдик, исполнение и заводской номер.
Технические характеристики
- Артикул Riello
- 3762058
- Модель
- RS5D 1/230/50
- Серия
- GULLIVER RSD
- Тип топлива
- газ
- Режим работы
- двухступенчатая
- Класс выбросов
- Standard
- Электропитание
- 1/230/50
- Диапазон тепловой мощности
- 160/208 ÷ 345 кВт
- Единица продажи
- шт
- Артикул производителя
- 3762058
