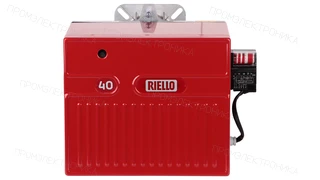

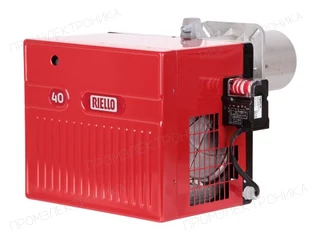

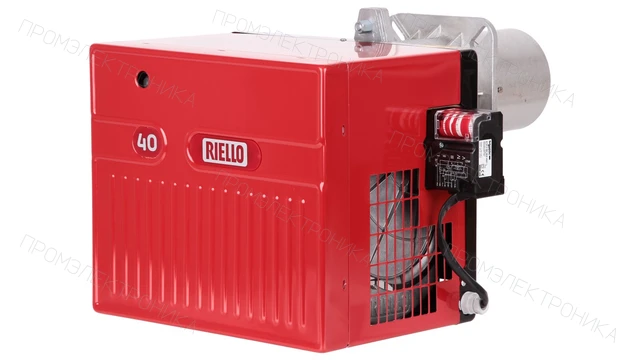

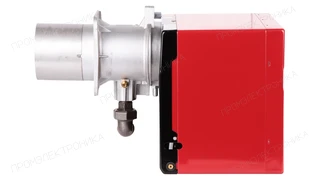

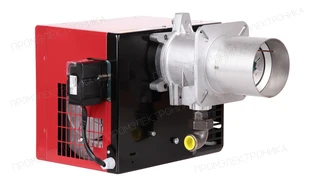

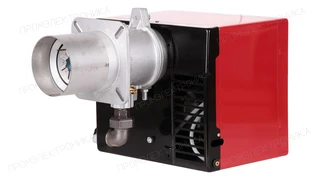

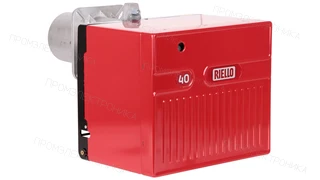

Газовая горелка Riello 40 FS20D

Газовая горелка Riello 40 FS20D: техническое описание

Газовая горелка Riello 40 FS20D — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — двухступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 58 до 220 кВт; противодавление — от 0 до 5,5 мбар; расход газа — от 5,8 до 22 Нм³/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

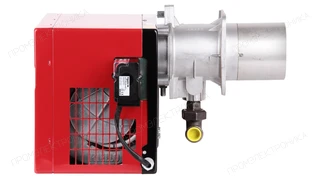

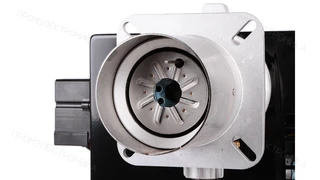

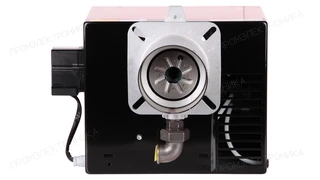

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 170 мм; диаметр пламенной трубы — 125 мм; комплектация — с головой сгорания и без газовой рампы. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

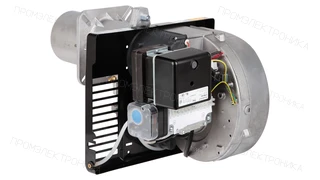

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 250 Вт; степень защиты — IP40; температура окружающей среды — от 0 до 50 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 150 Вт; уровень шума — 78,5 дБ.

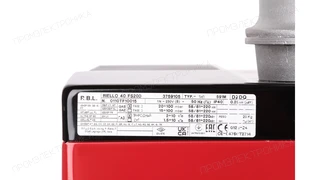

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Riello; артикул или обозначение — 3759105. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
