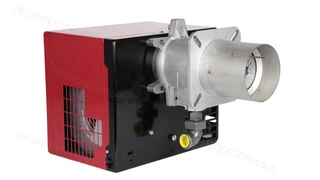

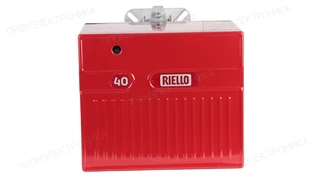

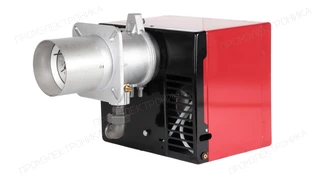

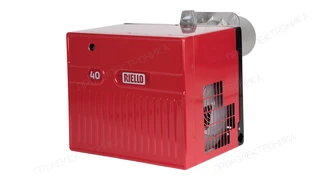

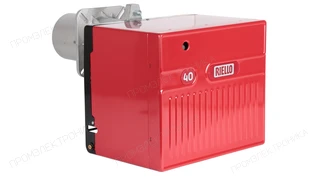

Газовая горелка Riello 40 FS20

Газовая горелка Riello 40 FS20: техническое описание

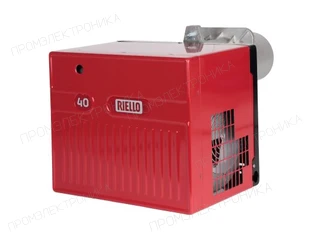

Газовая горелка Riello 40 FS20 — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — одноступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 81 до 220 кВт; противодавление — от 0 до 4,2 мбар; расход газа — от 8,1 до 21,8 Нм³/ч; давление газа перед рампой — от 6 до 17,6 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

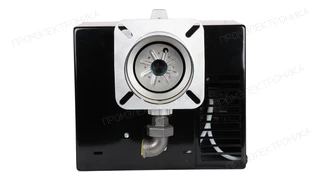

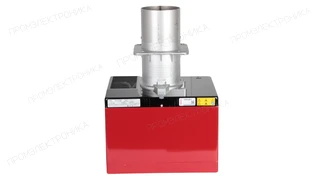

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 120 мм; диаметр пламенной трубы — 125 мм; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

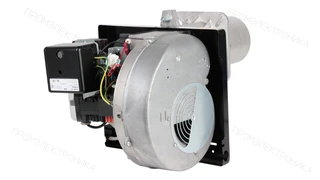

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 250 Вт; степень защиты — IP40; температура окружающей среды — от 0 до 50 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 150 Вт; уровень шума — 78,5 дБ.

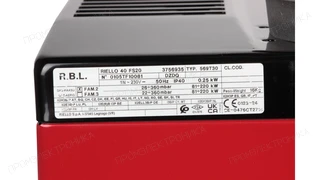

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Riello; артикул или обозначение — 3756935. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
