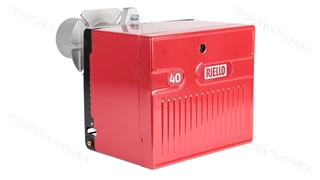

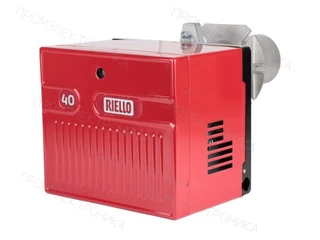

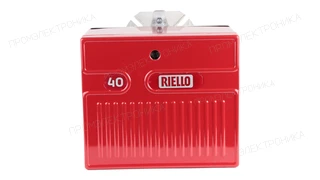

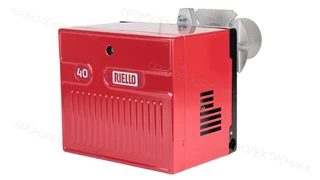

Газовая горелка Riello 40 FS8

Газовая горелка Riello 40 FS8: техническое описание

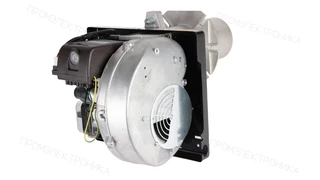

Газовая горелка Riello 40 FS8 — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — одноступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 46 до 93 кВт; противодавление — от 0 до 1,1 мбар; расход газа — от 4,6 до 9,3 Нм³/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

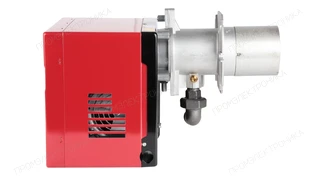

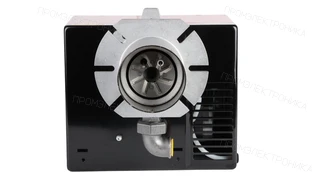

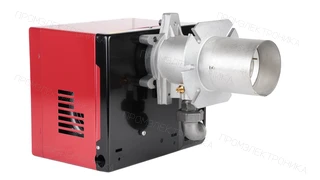

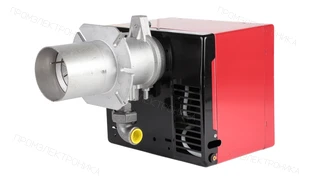

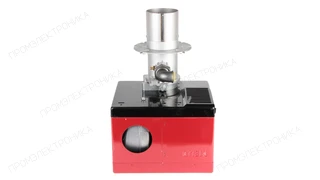

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 110 мм; диаметр пламенной трубы — 105 мм; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

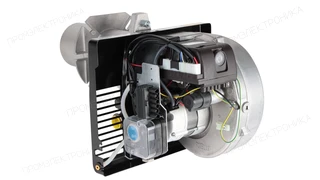

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 130 Вт; степень защиты — IP40; температура окружающей среды — от 0 до 40 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 90 Вт; уровень шума — 66 дБ.

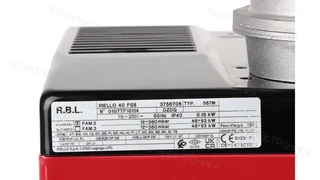

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Riello; артикул или обозначение — 3756706. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
