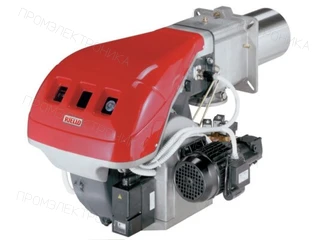

Газодизельная горелка Riello RLS 70 TC

Газодизельная горелка Riello RLS 70 TC: техническое описание

Газодизельная горелка Riello RLS 70 TC — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газ/дизельное топливо; регулирование мощности — двухступенчатая; исполнение — комбинированная.

Рабочая область характеризуется параметрами: диапазон мощности — от 232 до 814 кВт; противодавление — от 0 до 9,2 мбар; расход топлива — 39 - 69 кг/ч; расход газа — от 23 до 81 Нм³/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 250 мм; диаметр пламенной трубы — 179 мм; комплектация — с головой сгорания и без газовой рампы. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В / 380 В; потребляемая мощность — 1 700 - 2 300 Вт; степень защиты — IP40; температура окружающей среды — от 0 до 40 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 1 100 Вт; уровень шума — 85 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Riello; артикул или обозначение — 3485001. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
