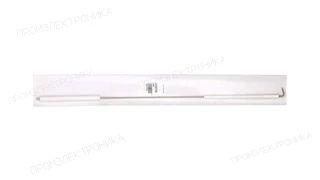

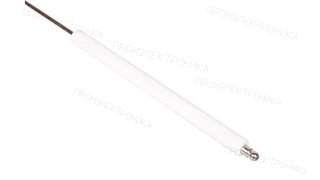

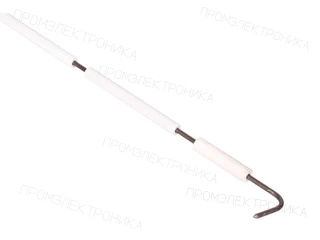

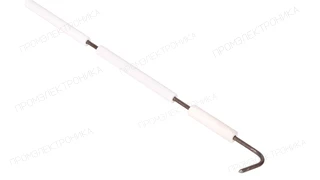

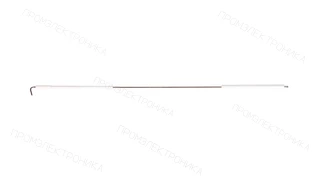

Электрод розжига Riello 677 мм, 3013705
Электрод розжига Riello 677 мм, 3013705, артикул 3013705. Раздел каталога: Электроды. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Комплектация: Отдельный электрод · Диаметр штекера: 6 мм · Назначение электрода: Поджига · Фиксированная изоляция: ⌀12 x 165 / ⌀8 x 80 / ⌀9.3 x 40 мм · Точная длина электрода: 677 мм · Длина электрода: От 500 мм · Производитель электрода: Riello · Размер стержня: ⌀3 x 14 мм
Описание
Электрод розжига Riello 677 мм, 3013705: техническое описание
Электрод розжига Riello 677 мм, 3013705 — электрод горелки. В данном исполнении изделие создаёт искровой промежуток для воспламенения топливовоздушной смеси при подаче высокого напряжения от трансформатора розжига. Тип по карточке: розжига.
Геометрия электродного узла: общая длина — 677 мм; стержень — ⌀3 x 14 мм; фиксированная изоляция — ⌀12 x 165 / ⌀8 x 80 / ⌀9.3 x 40 мм. Эти размеры задают положение рабочего конца относительно головки горелки; изменение длины или диаметра может изменить искровой зазор либо устойчивость сигнала пламени.
Подключение и фиксация: штекер — 6 мм. При замене необходимо сохранить тип электрода, геометрию, разъём и монтажное положение; внешнее сходство не подтверждает совместимость.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Riello; артикул или обозначение — 3013705. Для подтверждения взаимозаменяемости также проверяют тип, все геометрические размеры, разъём и монтажное положение; совпадение только производителя или части маркировки недостаточно.
Применяемость
Артикул 3013705 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| RS 250/M MZ TL |
Тип / исполнение: 3/230 V / 866 T Артикул горелки: 3788431, 3788441 Позиция в каталоге: 31 |
| RS 250/M MZ TL |
Тип / исполнение: 3/400 V / 866 T Артикул горелки: 3788401, 3788411 Позиция в каталоге: 31 |
Перед заказом сверьте модель, артикул и заводской номер горелки с её шильдиком. Учитывайте длину головки, напряжение и указанные ограничения по комплектации.
В каких горелках установлена деталь
Артикул 3013705 указан в перечне запчастей следующих опубликованных карточек горелок Riello.
Связи показаны по точному артикулу детали и точному артикулу горелки. Перед заменой сверяйте шильдик, исполнение головы, питание и заводской номер.
Технические характеристики
- Вес, кг
- 0.27
- Длина, см
- 67.7
- Тип электрода
- розжига
- Длина электрода
- 677 мм
- Диаметр штекера
- 6 мм
- Размер фиксированной изоляции
- ⌀12 x 165 / ⌀8 x 80 / ⌀9.3 x 40 мм
- Размер стержня
- ⌀3 x 14 мм
- Единица продажи
- шт
- Артикул производителя
- 3013705
