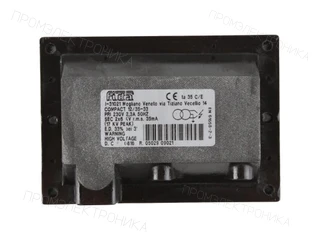

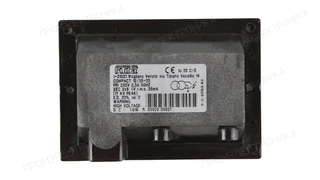

Трансформатор розжига Riello Compact 12/35 - 33
Трансформатор розжига Riello Compact 12/35 - 33, артикул 3012164. Раздел каталога: Трансформаторы розжига. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Разъёмы кабелей поджига: штекерные Ø4 мм · Продолжительность включения ED: 33 % · Ток поджига: 35 мА · Напряжение поджига: 6 кВ · Степень защиты: IP44 · Количество выходов: 2 · Комплектация: Трансформаторы · Напряжение питания: 220 В
Описание
Трансформатор розжига Riello Compact 12/35 - 33: техническое описание
Трансформатор розжига Riello Compact 12/35 - 33 — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 6 кВ; ток поджига — 35 мА; высоковольтные выходы — 2; продолжительность включения ED — 33 %.
Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц; ток первичной цепи — 2,3 А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.
Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø4 мм; кабель питания — 420 мм; степень защиты — IP44. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Riello; артикул или обозначение — 3012164. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
Применяемость
Артикул 3012164 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| ENNE/EMME 1400 | Позиция в каталоге: 56 |
| ENNE/EMME 2000 | Позиция в каталоге: 56 |
| ENNE/EMME 3000 | Позиция в каталоге: 56 |
| ENNE/EMME 4500 | Позиция в каталоге: 56 |
| GI/EMME 1400 | Позиция в каталоге: 48 |
| GI/EMME 2000 | Позиция в каталоге: 48 |
Свернуть список
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| GI/EMME 3000 | Позиция в каталоге: 48 |
| GI/EMME 4500 | Позиция в каталоге: 48 |
| PRESS P 140 P/G TC |
Тип / исполнение: 481 M1 Артикул горелки: 3476865, 3476867 Позиция в каталоге: 27 |
| PRESS P 140 P/G TL |
Тип / исполнение: 481 M1 Артикул горелки: 3476866, 3476868 Позиция в каталоге: 27 |
| PRESS P 140 P/N TC |
Тип / исполнение: 3X230-400 V / 471 M1 Артикул горелки: 3436874, 3436876 Позиция в каталоге: 37 |
| PRESS P 140 P/N TL |
Тип / исполнение: 3X230-400 V / 471 M1 Артикул горелки: 3436875, 3436877 Позиция в каталоге: 37 |
| PRESS P 140 T/G TC |
Тип / исполнение: 476 M1 Артикул горелки: 3476821, 3476823 SIEMENS RMO88.53C2 Позиция в каталоге: 25 |
| PRESS P 140 T/G TL |
Тип / исполнение: 476 M1 Артикул горелки: 3476822, 3476824 SIEMENS RMO88.53C2 Позиция в каталоге: 25 |
| PRESS P 140 T/N ECO TC |
Тип / исполнение: 3X230-400 V / 630 M Артикул горелки: 3436921 Позиция в каталоге: 21 |
| PRESS P 140 T/N ECO TL |
Тип / исполнение: 3X230-400 V / 630 M Артикул горелки: 3436922 Позиция в каталоге: 21 |
| PRESS P 200 P/G TC |
Тип / исполнение: 482 M1 Артикул горелки: 3477765, 3477767 Позиция в каталоге: 27 |
| PRESS P 200 P/G TL |
Тип / исполнение: 482 M1 Артикул горелки: 3477766, 3477768 Позиция в каталоге: 27 |
| PRESS P 200 P/N TC |
Тип / исполнение: 3X230-400 V / 472 M1 Артикул горелки: 3437774, 3437776 Позиция в каталоге: 37 |
| PRESS P 200 P/N TL |
Тип / исполнение: 3X230-400 V / 472 M1 Артикул горелки: 3437775, 3437777 Позиция в каталоге: 37 |
| PRESS P 200 T/G TC |
Тип / исполнение: 477 M1 Артикул горелки: 3477721, 3477723 SIEMENS RMO88.53C2 Позиция в каталоге: 25 |
| PRESS P 200 T/G TL |
Тип / исполнение: 477 M1 Артикул горелки: 3477722, 3477724 SIEMENS RMO88.53C2 Позиция в каталоге: 25 |
| PRESS P 200 T/N ECO TC |
Тип / исполнение: 3X230-400 V / 631 M Артикул горелки: 3437821 Позиция в каталоге: 21 |
| PRESS P 200 T/N ECO TL |
Тип / исполнение: 3X230-400 V / 631 M Артикул горелки: 3437822 Позиция в каталоге: 21 |
| PRESS P 300 P/G TC |
Тип / исполнение: 3/230 V / 483 M1 Артикул горелки: 3478943, 3478944, 3478963, 3478964 Позиция в каталоге: 27 |
| PRESS P 300 P/G TC |
Тип / исполнение: 3/230-400 V / 483 M1 Артикул горелки: 3478941, 3478942, 3478961, 3478962 Позиция в каталоге: 27 |
| PRESS P 300 P/G TC |
Тип / исполнение: 3/400 V / 483 M1 Артикул горелки: 3478945, 3478946, 3478965, 3478966 Позиция в каталоге: 27 |
| PRESS P 300 P/N TC |
Тип / исполнение: 3X230 V / 473 M1 Артикул горелки: 3438983, 3438989 Позиция в каталоге: 37 |
| PRESS P 300 P/N TC |
Тип / исполнение: 3X230-400 V / 473 M1 Артикул горелки: 3438981, 3438987 Позиция в каталоге: 37 |
| PRESS P 300 P/N TC |
Тип / исполнение: 3X400 V / 473 M1 Артикул горелки: 3438985, 3438991 Позиция в каталоге: 37 |
| PRESS P 300 P/N TL |
Тип / исполнение: 3X230 V / 473 M1 Артикул горелки: 3438984, 3438990 Позиция в каталоге: 37 |
| PRESS P 300 P/N TL |
Тип / исполнение: 3X230-400 V / 473 M1 Артикул горелки: 3438982, 3438988 Позиция в каталоге: 37 |
| PRESS P 300 P/N TL |
Тип / исполнение: 3X400 V / 473 M1 Артикул горелки: 3438986, 3438992 Позиция в каталоге: 37 |
| PRESS P 300 T/G TC |
Тип / исполнение: 3/230 V / 478 M1 Артикул горелки: 3478833, 3478839 SIEMENS RMO88.53C2 Позиция в каталоге: 25 |
| PRESS P 300 T/G TC |
Тип / исполнение: 3/230-400 V / 478 M1 Артикул горелки: 3478831, 3478837 SIEMENS RMO88.53C2 Позиция в каталоге: 25 |
| PRESS P 300 T/G TC |
Тип / исполнение: 3/400 V / 478 M1 Артикул горелки: 3478835, 3478841 SIEMENS RMO88.53C2 Позиция в каталоге: 25 |
| PRESS P 300 T/G TL |
Тип / исполнение: 3/230 V / 478 M1 Артикул горелки: 3478834, 3478840 SIEMENS RMO88.53C2 Позиция в каталоге: 25 |
| PRESS P 300 T/G TL |
Тип / исполнение: 3/230-400 V / 478 M1 Артикул горелки: 3478832, 3478838 SIEMENS RMO88.53C2 Позиция в каталоге: 25 |
| PRESS P 300 T/G TL |
Тип / исполнение: 3/400 V / 478 M1 Артикул горелки: 3478836, 3478842 SIEMENS RMO88.53C2 Позиция в каталоге: 25 |
| PRESS P 300 T/N ECO TC |
Тип / исполнение: 3X230-400 V / 632 M Артикул горелки: 3439031 Позиция в каталоге: 21 |
| PRESS P 300 T/N ECO TL |
Тип / исполнение: 3X230-400 V / 632 M Артикул горелки: 3439022 Позиция в каталоге: 21 |
| PRESS P 450 P/G TC |
Тип / исполнение: 3/230 V / 484 M1 Артикул горелки: 3479365, 3479369 Позиция в каталоге: 27 |
| PRESS P 450 P/G TC |
Тип / исполнение: 3/400 V / 484 M1 Артикул горелки: 3479367, 3479371 Позиция в каталоге: 27 |
| PRESS P 450 P/G TL |
Тип / исполнение: 3/230 V / 484 M1 Артикул горелки: 3479366, 3479370 Позиция в каталоге: 27 |
| PRESS P 450 P/G TL |
Тип / исполнение: 3/400 V / 484 M1 Артикул горелки: 3479368, 3479372 Позиция в каталоге: 27 |
| PRESS P 450 P/N TC |
Тип / исполнение: 3X230 V / 474 M1 Артикул горелки: 3439381, 3439385 Позиция в каталоге: 37 |
| PRESS P 450 P/N TC |
Тип / исполнение: 3X400 V / 474 M1 Артикул горелки: 3439383, 3439387 Позиция в каталоге: 37 |
| PRESS P 450 P/N TL |
Тип / исполнение: 3X230 V / 474 M1 Артикул горелки: 3439382, 3439386 Позиция в каталоге: 37 |
| PRESS P 450 P/N TL |
Тип / исполнение: 3X400 V / 474 M1 Артикул горелки: 3439384, 3439388 Позиция в каталоге: 37 |
| PRESS P 450 T/G TC |
Тип / исполнение: 3/230 V / 479 M1 Артикул горелки: 3479331, 3479336 SIEMENS RMO88.53C2 Позиция в каталоге: 25 |
| PRESS P 450 T/G TC |
Тип / исполнение: 3/400 V / 479 M1 Артикул горелки: 3479333, 3479338 SIEMENS RMO88.53C2 Позиция в каталоге: 25 |
| PRESS P 450 T/G TL |
Тип / исполнение: 3/230 V / 479 M1 Артикул горелки: 3479332, 3479337 SIEMENS RMO88.53C2 Позиция в каталоге: 25 |
| PRESS P 450 T/G TL |
Тип / исполнение: 3/400 V / 479 M1 Артикул горелки: 3479334, 3479339 SIEMENS RMO88.53C2 Позиция в каталоге: 25 |
Перед заказом сверьте модель, артикул и заводской номер горелки с её шильдиком. Учитывайте длину головки, напряжение и указанные ограничения по комплектации.
Технические характеристики
- Электропитание
- 220 В
- Ширина, см
- 9.6
- Высота, см
- 8
- Длина, см
- 13.6
- Степень защиты
- IP44
- Длина кабеля электропитания
- 420 мм
- Сила тока
- 2,3 А
- Частота тока
- 50 Гц
- Ток поджига
- 35 мА
- Напряжение поджига
- 6 кВ
- Продолжительность работы ED(DU)
- 33 %
- Разъемы кабелей поджига
- штекерные Ø4 мм
- Количество выходов
- 2
- Единица продажи
- шт
- Артикул производителя
- 3012164
