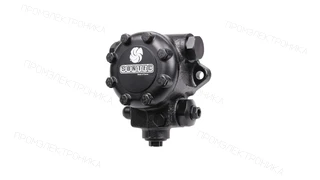

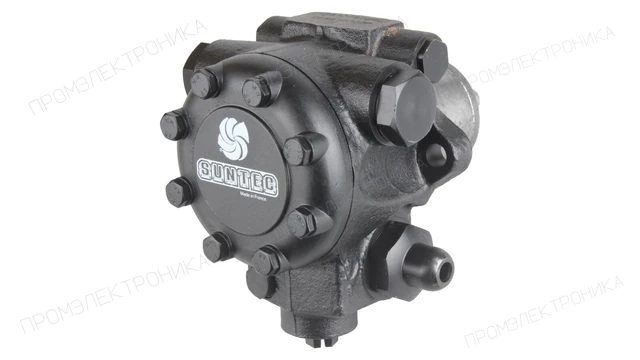

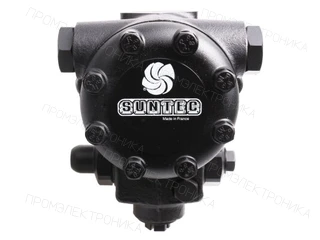

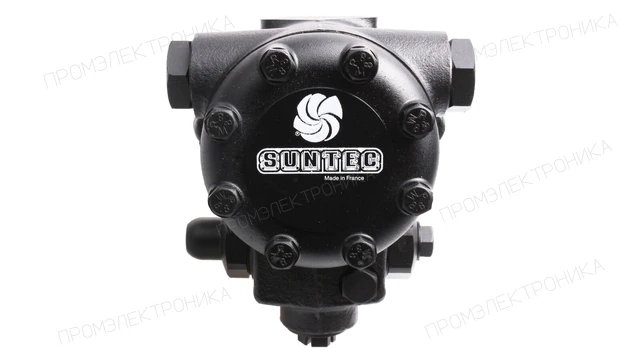

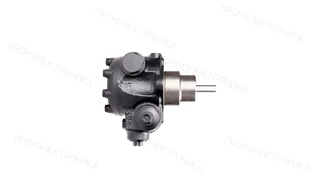

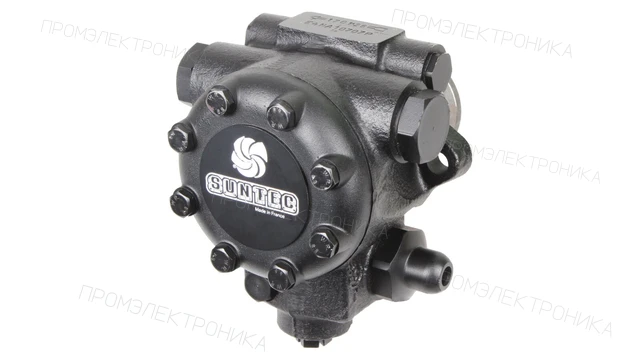

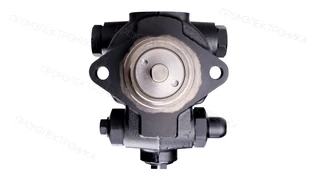

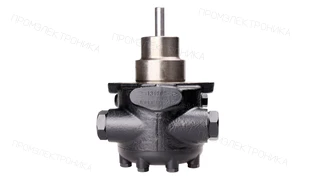

Насос для горелки Riello J 7 CCC 1002 4P
Насос для горелки Riello J 7 CCC 1002 4P. Вид перекачиваемой жидкости: топливо средней вязкости, дизельное топливо; Диапазон давления на форсунку: от 10 до 21 бар.
Вид топлива: Дизельное топливо · Крепление: Фланцевое · Посадочный диаметр, мм: 54 мм · Выход на форсунку со стороны вала: Слева · Бренд горелки / OEM: Riello · Заводская схема байпаса: Двухтрубная: байпас установлен · Диапазон давления на форсунку, бар: 10–21 бар · Вращение со стороны вала: Против часовой стрелки
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Насос для горелки Riello J 7 CCC 1002 4P. Вид перекачиваемой жидкости: топливо средней вязкости, дизельное топливо; Диапазон давления на форсунку: от 10 до 21 бар.
Исполнение и обозначение
Артикул OEM: 3006369. Бренд OEM-артикула: Riello. Полную маркировку сохраняют при запросе: суффиксы и ведущие нули различают исполнения.
Топливо и гидравлические параметры
- Вид перекачиваемой жидкости: топливо средней вязкости, дизельное топливо
- Диапазон давления на форсунку: от 10 до 21 бар
Вращение и монтаж
- Метод установки: фланцевое ⌀54 мм
- Диаметр вала: 11 мм
- Направление вращения вала (со стороны вала): C: вращение против часовой стрелки / форсунка слева
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Клапан и электрическое исполнение
- Тип модели: без электромагнитного клапана
Подбор и заказ
При подборе проверьте полную маркировку, топливо, направление вращения со стороны вала, давление, вал и крепление. Укажите модель горелки и количество. Цена, наличие и срок поставки подтверждаются при обработке запроса.
Совпадение серии или альтернативного обозначения не подтверждает взаимозаменяемость. Схему подключения и обслуживание определяют по документации конкретного исполнения.
Применяемость
Артикул 3006369 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| PRESS P 140 T/G TC |
Тип / исполнение: 476 M1 Артикул горелки: 3476821, 3476823 SIEMENS RMO88.53C2 Позиция в каталоге: 4 |
| PRESS P 140 T/G TL |
Тип / исполнение: 476 M1 Артикул горелки: 3476822, 3476824 SIEMENS RMO88.53C2 Позиция в каталоге: 4 |
| PRESS P 200 T/G TC |
Тип / исполнение: 477 M1 Артикул горелки: 3477721, 3477723 SIEMENS RMO88.53C2 Позиция в каталоге: 4 |
| PRESS P 200 T/G TL |
Тип / исполнение: 477 M1 Артикул горелки: 3477722, 3477724 SIEMENS RMO88.53C2 Позиция в каталоге: 4 |
| RL 100/M TC |
Тип / исполнение: 670 T1 Артикул горелки: 3477210, 3477212 Позиция в каталоге: 86 |
| RL 100/M TL |
Тип / исполнение: 670 T1 Артикул горелки: 3477211, 3477213 Позиция в каталоге: 86 |
Свернуть список
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| RL 130/M TC |
Тип / исполнение: 671 T1 Артикул горелки: 3477410, 3477412 Позиция в каталоге: 86 |
| RL 130/M TL |
Тип / исполнение: 671 T1 Артикул горелки: 3477411, 3477413 Позиция в каталоге: 86 |
| RL 190 (BRAHMA RBO 522) |
Тип / исполнение: – 671 Т1, арт. - 3475610 Артикул горелки: 3475610 BRAHMA RBO 522 Позиция в каталоге: 50 |
| RL 190 (Siemens) TC |
Тип / исполнение: 3/230 V / 673 T1 Артикул горелки: 20011006, 20011008 SIEMENS RMO88.53C2 Позиция в каталоге: 50 |
| RL 190 (Siemens) TC |
Тип / исполнение: 3/400 V / 673 T1 Артикул горелки: 3475612, 3475613 SIEMENS RMO88.53C2 Позиция в каталоге: 50 |
| RL 250 MZ |
Тип / исполнение: 970 T Артикул горелки: 3470000, 3470010 Позиция в каталоге: 50 |
| RL 70/M TC |
Тип / исполнение: 669 T1 Артикул горелки: 3477010, 3477012 Позиция в каталоге: 86 |
| RL 70/M TL |
Тип / исполнение: 669 T1 Артикул горелки: 3477011, 3477013 Позиция в каталоге: 86 |
| RLS 160/M MX | Позиция в каталоге: 76 |
| RLS 250/M MZ | Позиция в каталоге: 76 |
Перед заказом сверьте модель, артикул и заводской номер горелки с её шильдиком. Учитывайте длину головки, напряжение и указанные ограничения по комплектации.
Технические характеристики
- Вес, кг
- 4.15
- Ширина, см
- 10
- Высота, см
- 12.8
- Длина, см
- 16.8
- Заглушка байпаса
- Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером
- Порт вакуумметра
- 1⁄2 дюйма - 12.7 мм
- Порт манометра
- 1⁄8 дюйма - 3.175 мм
- Установка заглушки байпаса
- P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Максимальная скорость вращения
- 3 600 об/мин
- Номинальная скорость вращения
- 2 850 об/мин
- Эксплуатационная вязкость
- от 2 до 75 мм2/с
- Функция клапана
- регулировка давления без функции запирания
- Направление вращения вала (со стороны вала)
- C: вращение против часовой стрелки / форсунка слева
- Конструкция вала
- одна полость
- Тип модели
- без электромагнитного клапана
- Высота всасывания
- макс. 0.45 бар вакуума для предотвращения отделения воздуха от топлива
- Метод установки
- фланцевое ⌀54 мм
- Серия насоса
- J: регулирующий клапан с функцией запирания
- Заводские установки давления
- 12 бар
- Производительность при давлении 20 бар и вязкости 5 сСт
- 287 л/ч
- Вращающий момент
- 0,3 Н·м
- Диаметр вала
- 11 мм
- Выход на форсунку
- 1⁄4 дюйма - 6.35 мм
- Всасывающая и обратная линия
- 1⁄2 дюйма - 12.7 мм
- Сетчатый фильтр
- 45 см2; 170 мкм
- Давление на выходе
- 1,5 бар
- Давление на входе
- 1,5 бар
- Температура топлива
- от 1 до 90 oC макс. в насосе
- Вид перекачиваемой жидкости
- топливо средней вязкости, дизельное топливо
- Диапазон давления на форсунку
- от 10 до 21 бар
- Единица продажи
- шт
- Артикул OEM
- 3006369
