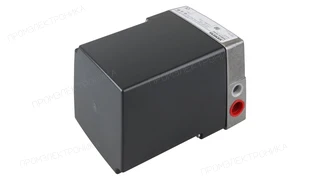

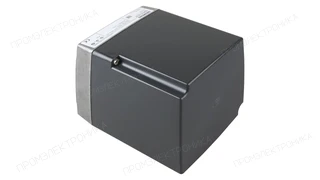

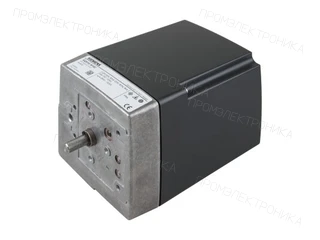

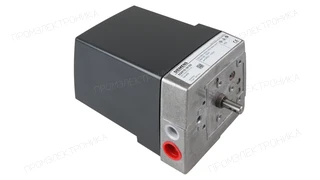

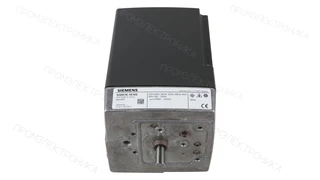

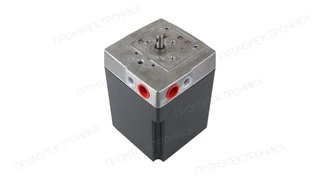

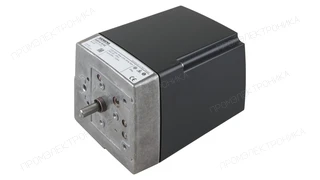

Сервопривод Riello SQM10.16102 — 3006092
Сервопривод Riello SQM10.16102 — 3006092. электропитание — 220 В - 220 В; крутящий момент — 10 Н·м; время открытия на 90° — 42 с; степень защиты — IP40. Цена и срок поставки по запросу.
Назначение заслонки: Для воздушных заслонок · Степень защиты: IP40 · Бренд горелки / OEM: Riello · Время открытия на 90°: 42 с · Крутящий момент: 10 Н·м
Описание
Сервопривод Riello SQM10.16102 — 3006092: назначение и исполнение
Сервопривод Riello SQM10.16102 — 3006092 — исполнительный механизм для позиционирования регулирующего органа горелки. Подбор выполняют по полной маркировке изделия и схеме оборудования.
Параметры исполнения 3006092
Данные для выбора приведены для этой карточки. Частоту сети, схему управления и комплектность сверяют по полному исполнению.
- Электропитание: 220 В - 220 В
- Крутящий момент: 10 Н·м
- Время открытия на 90°: 42 с
- Степень защиты: IP40
Подбор и заказ
В запросе укажите oem-артикул 3006092, количество и модель горелки. Для замены дополнительно проверяют направление вращения, рабочий угол, момент, время хода, питание, управление, обратную связь, вал и крепление.
Принадлежность к одной серии или совпадение OEM-обозначения не подтверждают взаимозаменяемость. Цена, наличие и срок поставки подтверждаются по запросу.
Применяемость
Артикул 3006092 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| GAS 10 P/M TC |
Тип / исполнение: 541 T1 Артикул горелки: 3754131, 3754133, 3754135, 3754137 Позиция в каталоге: 55 |
| GAS 10 P/M TL |
Тип / исполнение: 541 T1 Артикул горелки: 3754132, 3754136, 3754138 Позиция в каталоге: 55 |
| GAS 8 P/M TC |
Тип / исполнение: 538 T1 Артикул горелки: 3753831, 3753833 Позиция в каталоге: 55 |
| GAS 8 P/M TL |
Тип / исполнение: 538 T1 Артикул горелки: 3753832, 3753834 Позиция в каталоге: 55 |
| GAS 9 P/M TC |
Тип / исполнение: 540 T1 Артикул горелки: 3754031, 3754033, 3754035, 3754037, 3754039, 3754041 Позиция в каталоге: 55 |
| GAS 9 P/M TL |
Тип / исполнение: 540 T1 Артикул горелки: 3754032, 3754034, 3754036, 3754038, 3754040, 3754042 Позиция в каталоге: 55 |
Свернуть список
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| PRESS P 140 P/G TC |
Тип / исполнение: 481 M1 Артикул горелки: 3476865, 3476867 Позиция в каталоге: 60 |
| PRESS P 140 P/G TL |
Тип / исполнение: 481 M1 Артикул горелки: 3476866, 3476868 Позиция в каталоге: 60 |
| PRESS P 140 P/N TC |
Тип / исполнение: 3X230-400 V / 471 M1 Артикул горелки: 3436874, 3436876 Позиция в каталоге: 88 |
| PRESS P 140 P/N TL |
Тип / исполнение: 3X230-400 V / 471 M1 Артикул горелки: 3436875, 3436877 Позиция в каталоге: 88 |
| PRESS P 200 P/G TC |
Тип / исполнение: 482 M1 Артикул горелки: 3477765, 3477767 Позиция в каталоге: 60 |
| PRESS P 200 P/G TL |
Тип / исполнение: 482 M1 Артикул горелки: 3477766, 3477768 Позиция в каталоге: 60 |
| PRESS P 200 P/N TC |
Тип / исполнение: 3X230-400 V / 472 M1 Артикул горелки: 3437774, 3437776 Позиция в каталоге: 88 |
| PRESS P 200 P/N TL |
Тип / исполнение: 3X230-400 V / 472 M1 Артикул горелки: 3437775, 3437777 Позиция в каталоге: 88 |
| PRESS P 300 P/G TC |
Тип / исполнение: 3/230 V / 483 M1 Артикул горелки: 3478943, 3478944, 3478963, 3478964 Позиция в каталоге: 60 |
| PRESS P 300 P/G TC |
Тип / исполнение: 3/230-400 V / 483 M1 Артикул горелки: 3478941, 3478942, 3478961, 3478962 Позиция в каталоге: 60 |
| PRESS P 300 P/G TC |
Тип / исполнение: 3/400 V / 483 M1 Артикул горелки: 3478945, 3478946, 3478965, 3478966 Позиция в каталоге: 60 |
| PRESS P 300 P/N TC |
Тип / исполнение: 3X230 V / 473 M1 Артикул горелки: 3438983, 3438989 Позиция в каталоге: 88 |
| PRESS P 300 P/N TC |
Тип / исполнение: 3X230-400 V / 473 M1 Артикул горелки: 3438981, 3438987 Позиция в каталоге: 88 |
| PRESS P 300 P/N TC |
Тип / исполнение: 3X400 V / 473 M1 Артикул горелки: 3438985, 3438991 Позиция в каталоге: 88 |
| PRESS P 300 P/N TL |
Тип / исполнение: 3X230 V / 473 M1 Артикул горелки: 3438984, 3438990 Позиция в каталоге: 88 |
| PRESS P 300 P/N TL |
Тип / исполнение: 3X230-400 V / 473 M1 Артикул горелки: 3438982, 3438988 Позиция в каталоге: 88 |
| PRESS P 300 P/N TL |
Тип / исполнение: 3X400 V / 473 M1 Артикул горелки: 3438986, 3438992 Позиция в каталоге: 88 |
| PRESS P 450 P/G TC |
Тип / исполнение: 3/230 V / 484 M1 Артикул горелки: 3479365, 3479369 Позиция в каталоге: 60 |
| PRESS P 450 P/G TC |
Тип / исполнение: 3/400 V / 484 M1 Артикул горелки: 3479367, 3479371 Позиция в каталоге: 60 |
| PRESS P 450 P/G TL |
Тип / исполнение: 3/230 V / 484 M1 Артикул горелки: 3479366, 3479370 Позиция в каталоге: 60 |
| PRESS P 450 P/G TL |
Тип / исполнение: 3/400 V / 484 M1 Артикул горелки: 3479368, 3479372 Позиция в каталоге: 60 |
| PRESS P 450 P/N TC |
Тип / исполнение: 3X230 V / 474 M1 Артикул горелки: 3439381, 3439385 Позиция в каталоге: 88 |
| PRESS P 450 P/N TC |
Тип / исполнение: 3X400 V / 474 M1 Артикул горелки: 3439383, 3439387 Позиция в каталоге: 88 |
| PRESS P 450 P/N TL |
Тип / исполнение: 3X230 V / 474 M1 Артикул горелки: 3439382, 3439386 Позиция в каталоге: 88 |
| PRESS P 450 P/N TL |
Тип / исполнение: 3X400 V / 474 M1 Артикул горелки: 3439384, 3439388 Позиция в каталоге: 88 |
Перед заказом сверьте модель, артикул и заводской номер горелки с её шильдиком. Учитывайте длину головки, напряжение и указанные ограничения по комплектации.
Технические характеристики
- Степень защиты
- IP40
- Электропитание
- 220 В - 220 В
- Крутящий момент
- 10 Н·м
- Время открытия на 90°
- 42 с
- Вид заслонки
- воздух
- Электрическая мощность
- 9 Вт
- Единица продажи
- шт
- OEM-артикул
- 3006092
Документация
Документ с подтверждённым происхождением для исполнения 3006092 пока не опубликован. Передайте полную маркировку и модель горелки, чтобы проверить нужную схему и редакцию.
