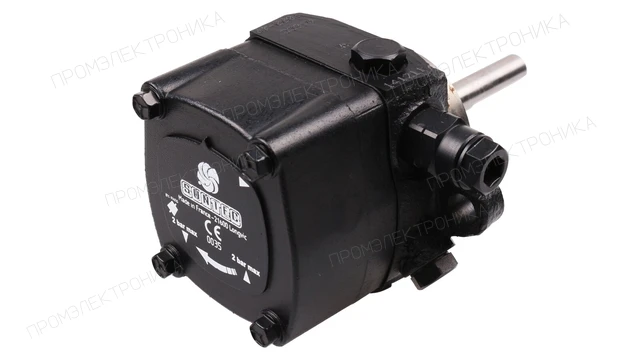

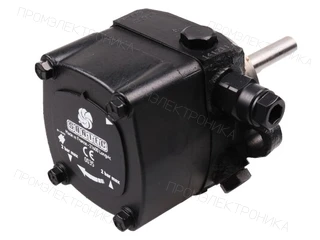

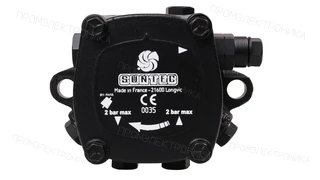

Насос для горелки Riello AJ 6 CC 1000 4P
Насос для горелки Riello AJ 6 CC 1000 4P. Вид перекачиваемой жидкости: дизельное топливо; Диапазон давления на форсунку: от 10 до 20 бар.
Вид топлива: Дизельное топливо · Крепление: Фланцевое · Посадочный диаметр, мм: 54 мм · Выход на форсунку со стороны вала: Слева · Бренд горелки / OEM: Riello · Заводская схема байпаса: Двухтрубная: байпас установлен · Диапазон давления на форсунку, бар: 10–20 бар · Вращение со стороны вала: Против часовой стрелки
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Насос для горелки Riello AJ 6 CC 1000 4P. Вид перекачиваемой жидкости: дизельное топливо; Диапазон давления на форсунку: от 10 до 20 бар.
Исполнение и обозначение
Артикул OEM: 3003999. Бренд OEM-артикула: Riello. Полную маркировку сохраняют при запросе: суффиксы и ведущие нули различают исполнения.
Топливо и гидравлические параметры
- Вид перекачиваемой жидкости: дизельное топливо
- Диапазон давления на форсунку: от 10 до 20 бар
Вращение и монтаж
- Метод установки: фланцевое ⌀54 мм
- Диаметр вала: 11 мм
- Направление вращения вала (со стороны вала): C: вращение против часовой стрелки / форсунка слева
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Клапан и электрическое исполнение
- Тип модели: без электромагнитного клапана
Подбор и заказ
При подборе проверьте полную маркировку, топливо, направление вращения со стороны вала, давление, вал и крепление. Укажите модель горелки и количество. Цена, наличие и срок поставки подтверждаются при обработке запроса.
Совпадение серии или альтернативного обозначения не подтверждает взаимозаменяемость. Схему подключения и обслуживание определяют по документации конкретного исполнения.
Применяемость
Артикул 3003999 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| RL 100 TC |
Тип / исполнение: 822 T1 Артикул горелки: 3475230, 3475232 Siemens Для горелок Riello серии RL 70/100/130 с серийным номером ≤ 02436xxxxxx Позиция в каталоге: 50 |
| RL 100 TL |
Тип / исполнение: 822 T1 Артикул горелки: 3475231, 3475233 Siemens Для горелок Riello серии RL 70/100/130 с серийным номером ≤ 02436xxxxxx Позиция в каталоге: 50 |
| RL 130 TC |
Тип / исполнение: 823 T1 Артикул горелки: 3475430, 3475432 Siemens Для горелок Riello серии RL 70/100/130 с серийным номером ≤ 02436xxxxxx Позиция в каталоге: 50 |
| RL 130 TL |
Тип / исполнение: 823 T1 Артикул горелки: 3475431, 3475433 Siemens Для горелок Riello серии RL 70/100/130 с серийным номером ≤ 02436xxxxxx Позиция в каталоге: 50 |
| RLS 100 |
Для горелок с серийным номером ≤ 02123xxxxxx Позиция в каталоге: 66 |
| RLS 120/M MX |
Для горелок с серийным номером ≤ 02436xxxxxx Позиция в каталоге: 76 |
Свернуть список
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| RLS 130 |
Для горелок с серийным номером ≤ 02123xxxxxx Позиция в каталоге: 66 |
| RLS 68/M MX |
Для горелок с серийным номером ≤ 02436xxxxxx Позиция в каталоге: 76 |
| RLS 70 |
Для горелок с серийным номером ≤ 02123xxxxxx Позиция в каталоге: 66 |
Перед заказом сверьте модель, артикул и заводской номер горелки с её шильдиком. Учитывайте длину головки, напряжение и указанные ограничения по комплектации.
Технические характеристики
- Вес, кг
- 1.7
- Ширина, см
- 10
- Высота, см
- 8
- Длина, см
- 15.1
- Заглушка байпаса
- Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размеро
- Порт вакуумметра
- 1⁄8 дюйма - 3.175 мм или 1⁄4 дюйма - 6.35 мм
- Порт манометра
- 1⁄8 дюйма - 3.175 мм
- Установка заглушки байпаса
- P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Давление на выходе
- 2 бар
- Максимальная скорость вращения
- 3 600 об/мин
- Номинальная скорость вращения
- 2 850 об/мин
- Эксплуатационная вязкость
- от 2 до 75 мм2/с
- Направление вращения вала (со стороны вала)
- C: вращение против часовой стрелки / форсунка слева
- Выход на форсунку
- 1⁄8 дюйма - 3.175 мм
- Температура топлива
- от 0 до 60 oC макс. в насосе
- Конструкция вала
- одна полость
- Тип модели
- без электромагнитного клапана
- Давление на входе
- 2 бар
- Высота всасывания
- макс. 0.45 бар вакуума для предотвращения отделения воздуха от топлива
- Вид перекачиваемой жидкости
- дизельное топливо
- Метод установки
- фланцевое ⌀54 мм
- Функция клапана
- регулировка давления и запирание
- Серия насоса
- AJ: регулирующий клапан с функцией запирания
- Диапазон давления на форсунку
- от 10 до 20 бар
- Заводские установки давления
- 12 бар
- Производительность при давлении 20 бар и вязкости 5 сСт
- 248 л/ч
- Вращающий момент
- 0,3 Н·м
- Сетчатый фильтр
- 30 см2; 120 / 150 мкм
- Диаметр вала
- 11 мм
- Всасывающая и обратная линия
- 1⁄4 дюйма NPTF - 6.35 мм
- Единица продажи
- шт
- Артикул OEM
- 3003999
