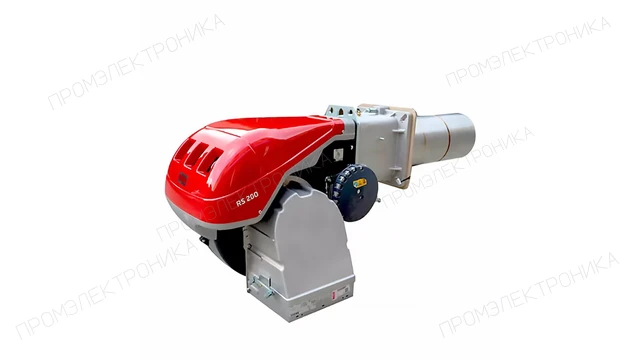

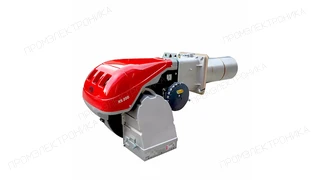

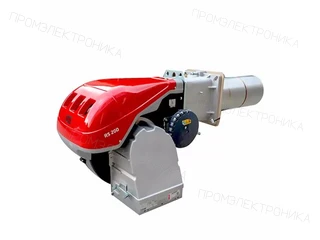

Газовая горелка Riello RS 200/EV O2 BLU TC FS1/FS2

Газовая горелка Riello RS 200/EV O2 BLU TC FS1/FS2: техническое описание

Газовая горелка Riello RS 200/EV O2 BLU TC FS1/FS2 — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — прогрессивная-электронномодулируемая.

Рабочая область характеризуется параметрами: диапазон мощности — от 570 до 2 400 кВт; противодавление — от -0,5 до 13,2 мбар; расход газа — от 30 до 186 Нм³/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 373 мм; диаметр пламенной трубы — 222 мм; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В / 380 В; потребляемая мощность — 6 500 Вт; степень защиты — IP40; температура окружающей среды — от 0 до 40 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 5 500 Вт; уровень шума — 94 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Riello; артикул или обозначение — 20172159. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
