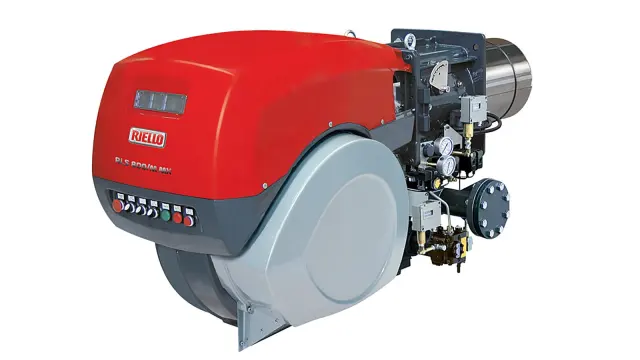

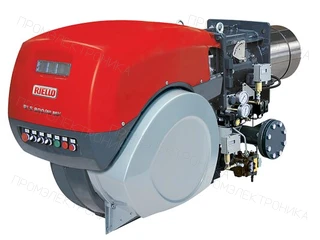

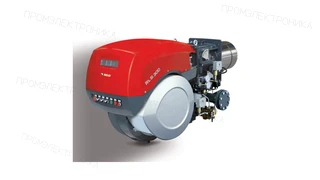

Газодизельная горелка Riello RLS 800/M MX TC FS1

Газодизельная горелка Riello RLS 800/M MX TC FS1: техническое описание

Газодизельная горелка Riello RLS 800/M MX TC FS1 — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газ/дизельное топливо; регулирование мощности — прогрессивная-механическая; исполнение — комбинированная.

Рабочая область характеризуется параметрами: диапазон мощности — от 1 750 до 8 000 кВт; противодавление — от 0 до 20 мбар; расход топлива — 147 - 674 кг/ч; давление газа перед рампой — от 30 до 140 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 558 мм; диаметр пламенной трубы — 428 мм; присоединение — DN 80; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 380 В; потребляемая мощность — 240 000 - 25 800 Вт; степень защиты — IP54. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 21 000 Вт.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Riello; артикул или обозначение — 20147802. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
