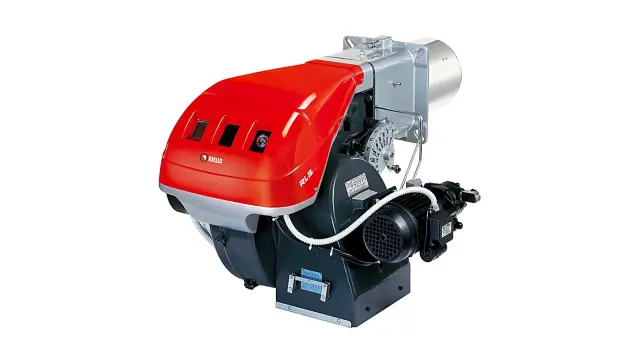

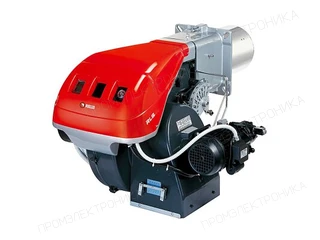

Газодизельная горелка Riello RLS 120/M MX TC, 20147786

Газодизельная горелка Riello RLS 120/M MX TC, 20147786: техническое описание

Газодизельная горелка Riello RLS 120/M MX TC, 20147786 — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газ/дизельное топливо; регулирование мощности — прогрессивная-механическая; исполнение — комбинированная.

Рабочая область характеризуется параметрами: диапазон мощности — от 300 до 1 200 кВт; противодавление — от -1 до 10,5 мбар; расход топлива — 25 - 101 кг/ч; расход газа — от 37 до 140 Нм³/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 260 мм; диаметр пламенной трубы — 189 мм; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В / 380 В; потребляемая мощность — 3 700 Вт; степень защиты — IP40; температура окружающей среды — от 0 до 40 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 2 200 Вт; уровень шума — 90 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Riello; артикул или обозначение — 20147786. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
