Назначение и применение

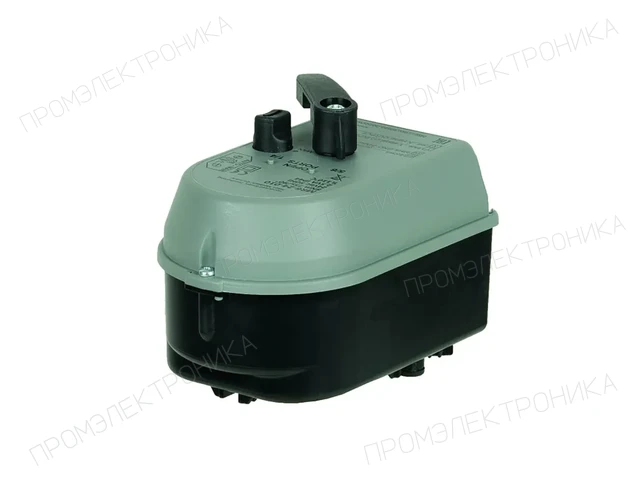

Поворотный привод Honeywell (Resideo) MR6-24-010 предназначен для шестиходового шарового клапана VBG6. Водяной узел используется для переключения теплообменника между контурами отопления и охлаждения. Исполнительный механизм задаёт положение общего вала клапана по аналоговой команде контроллера. Типичные места применения — фанкойлы и потолочные теплообменники, подключаемые к четырёхтрубной системе. Шестиходовой узел позволяет присоединить двухтрубный теплообменник попеременно к ветви нагрева и ветви охлаждения. Регулятор помещения управляет приводом в зависимости от тепловой нагрузки. Балансировочную и регулирующую функцию остальной арматуры рассматривают совместно со схемой VBG6.
Особенности исполнения
Управляющий вход рассчитан на 0/2–10 В или 0/4–20 мА; питание привода — 24 В AC. Штатное крепление к VBG6 выполняется одним винтом. Передача вращения одновременно изменяет положение двух шаровых органов клапана. Благодаря общему валу подающий и обратный каналы переключаются согласованно, в соответствии с внутренней схемой шестиходовой арматуры. Параметры MR6-24-010: напряжение питания: 24 Vac; степень защиты: IP44; время перемещения: 75 s; длина кабеля: 1 m; индикация положения: scale plate; крутящий момент: 8 Nm; угол поворота: 90 °.
Совместимое оборудование
Официальная страница MR6-24-010 прямо указывает электрический привод для VBG6 DN15–20. Это сочетание относится к шестиходовым шаровым клапанам; оно не переносится на обычные трёхходовые смесители DR/ZR. Вход регулятора должен соответствовать выбранному напряжению или току управления. Размещение клапана согласуют со схемой подключения отопительной и охлаждающей ветвей и общей пары патрубков теплообменника.
Место установки и монтаж
Привод размещают непосредственно на совместимом клапане. До закрепления выставляют исходное положение ротора по схеме клапана, совмещают механическое соединение и устанавливают указатель положения. Направление вращения выбирают с учётом функции портов и команды регулятора. Клеммную зону оставляют доступной, кабель прокладывают без натяжения и контакта с горячей трубой. Положение ручного рычага и шкалы должно оставаться видимым после сборки смесительного узла.
Запчасти и принадлежности
Документация MR6/VBG6 описывает привод, механическое крепление и подключение. Отдельные коды ремонтных двигателей, плат или редукторов для MR6-24-010 в проверенных материалах не перечислены. Сервисные детали корпуса VBG6 определяют по точной модели арматуры. Приводы VMM или VRM, предназначенные для иных поворотных клапанов, не считаются запасными частями данного узла.
Проверка работы
При наладке контролируют движение в обоих направлениях, показания шкалы и соответствие полного поворота крайним положениям клапана. После ручной установки проверяют возвращение в автоматический режим. Требуемый момент выбирают по арматуре и условиям её работы: диаметр трубы сам по себе не определяет нагрузку на вал. Монтажный комплект, длина соединения и допустимый угол относятся к механической совместимости и проверяются вместе с электрической схемой управления. При наладке отслеживают положение обеих пар каналов: подача и обратная линия одной ветви должны соответствовать предусмотренному режиму отопления или охлаждения. Проверяют реакцию на крайние и промежуточные команды регулятора. Если проект использует независимую от давления регулирующую арматуру Kombi-FCU, её функцию и настройку расхода задают отдельно от переключения шестиходового клапана.
