Назначение и применение

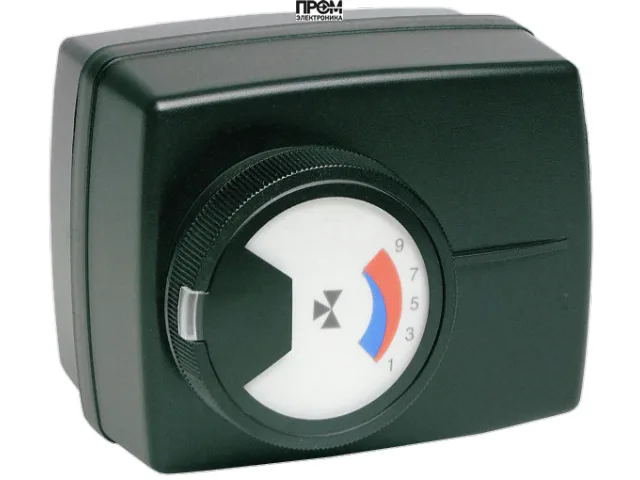

Поворотный привод Honeywell (Resideo) M6063A1003 предназначен для управления клапаном водяных систем отопления и кондиционирования. Механизм передаёт вращение ротору арматуры и обеспечивает его установку в заданное положение. Привод применяют совместно с регулятором температуры и совместимым монтажным соединением. Область применения — водяные контуры отопления и кондиционирования, смесительные группы теплообменников и распределительные узлы инженерных систем. Поворот затвора меняет соотношение горячего и обратного потока либо направление циркуляции. Регулятор температуры получает показания датчика и управляет приводом, который перемещает поворотный орган клапана. Конкретная гидравлическая функция зависит от схемы подключения портов и исполнения арматуры.
Особенности исполнения
Редуктор формирует рабочий момент и поворот выходного вала. Указатель показывает положение непосредственно на корпусе; ручной механизм позволяет установить клапан при обслуживании. При переходе к автоматической работе механическое соединение возвращают в рабочее состояние. Защита от перегрузки и блокировки относится к конструкции данной серии. Трёхпозиционная схема использует раздельные команды вращения в двух направлениях. В крайних положениях двигатель отключается, а регулятор задаёт требуемое промежуточное положение длительностью команды. Параметры M6063A1003: управляющий сигнал: Трёхпозиционное; напряжение питания: 24 V AC; питание: 24 Vac; степень защиты: IP44; время перемещения: 100 s; входной управляющий сигнал: 3-pt; длина кабеля: 1,5 m; класс изоляции: II per EN 60730.
Совместимое оборудование
M6063 предназначен для поворотных клапанов V5433A, V5433G и V5442A до DN50. Перед установкой сопоставляют исполнение клапана и соединительный элемент. Рабочий поворот составляет 90°, номинальный момент серии — 7 Н·м; это сочетание относится к поворотной водяной арматуре Centra. Применение с другими типами клапанов требует отдельного монтажного решения производителя.
Место установки и монтаж
Привод размещают непосредственно на совместимом клапане. До закрепления выставляют исходное положение ротора по схеме клапана, совмещают механическое соединение и устанавливают указатель положения. Направление вращения выбирают с учётом функции портов и команды регулятора. Клеммную зону оставляют доступной, кабель прокладывают без натяжения и контакта с горячей трубой. Положение ручного рычага и шкалы должно оставаться видимым после сборки смесительного узла.
Запчасти и принадлежности
В документации узла V5433A/V5442A указан сервисный комплект клапана. При ремонте разделяют привод, поворотную вставку и уплотнения корпуса арматуры: сервисный комплект клапана не является комплектом редуктора M6063. Отдельных артикулов внутренних плат или двигателей привода в проверенном паспорте нет; требуемую часть определяют по полному исполнению узла и каталогу ремонтных принадлежностей.
Проверка работы
При наладке контролируют движение в обоих направлениях, показания шкалы и соответствие полного поворота крайним положениям клапана. После ручной установки проверяют возвращение в автоматический режим. Требуемый момент выбирают по арматуре и условиям её работы: диаметр трубы сам по себе не определяет нагрузку на вал. Монтажный комплект, длина соединения и допустимый угол относятся к механической совместимости и проверяются вместе с электрической схемой управления.
Перед заказом проверьте артикул M6063A1003, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
