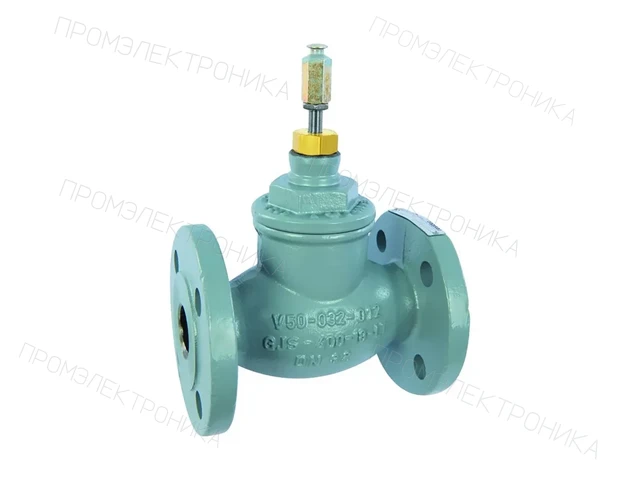

Honeywell (Resideo) DF32B16NI-SV. Товар в разделе «Двухходовые регулирующие клапаны». Тип присоединения: Фланцевое; Рабочая среда: Water with max. 50 % glycol according to VDI 2035; Действие штока клапана: Stem down to close.
Документация для оборудования4 материалов; язык и редакция указаны отдельноHoneywell (Resideo) DF32B16NI-SV — двухходовой фланцевый клапан для регулирования расхода теплоносителя в инженерных системах зданий. Для этого исполнения: условный проход DN32, пропускная способность Kvs 16 м³/ч. При заказе сохраняют полное обозначение изделия, поскольку исполнение определяет гидравлическую характеристику и комплектацию узла.
Корпус: высокопрочный чугун GGG40.3; шток и регулирующие внутренние детали выполнены из нержавеющей стали. Присоединение — фланцевое, рабочий ход данного диаметра — 20 мм. Разгруженный по давлению затвор уменьшает влияние давления среды на требуемое усилие перемещения. Такая конструкция рассчитана на работу при значительном перепаде, при условии соблюдения таблицы допустимых сочетаний с приводами. Предельная температура для описываемого исполнения в техническом листе — +180 °C. Допустимое давление проверяют по температурной диаграмме: обозначение PN не означает одинаковое рабочее давление во всём диапазоне нагрева.
Клапан устанавливают в регулируемой ветви водяного теплообменника, калорифера приточной установки, контура отопления или холодоснабжения. Двухходовая схема изменяет расход через потребитель; насос и балансировочная арматура должны обеспечивать расчётный перепад при разных положениях затвора.
Перед монтажом трубопровод промывают. Направление потока должно совпадать со стрелками и обозначениями портов на корпусе. Производитель рекомендует грязевик перед регулирующим узлом; частицы окалины и продукты коррозии могут повредить седло и уплотнения. Линейный клапан устанавливают штоком вверх либо горизонтально: положение штоком ниже горизонтали не допускается. В проекте следует предусмотреть доступ для снятия привода, осмотра штока и обслуживания соединений. Трубопровод закрепляют так, чтобы вес арматуры и усилия от температурного расширения не передавались на корпус. Для ремонта рекомендуется предусмотреть отсечные краны и возможность безопасного сброса давления; работы на гидравлической части выполняют после охлаждения и опорожнения обслуживаемого участка.
Для защитного исполнения SV документация разрешает сочетания ML6425A3014, ML6425A3006 или ML7425A6008 с пружинным выдвижением штока. Статус защитного узла относится к указанной комбинации клапана и привода. При заказе привода отдельно проверяют напряжение, управляющий сигнал и положение при исчезновении питания. Трёхточечное управление и сигнал 0/2–10 В требуют разных электрических исполнений. Допустимый перепад закрытия выбирают по таблице для конкретной пары «клапан — привод»; номинальное давление корпуса не заменяет этот параметр.
Для данного диаметра перечислены комплект уплотнения ASV-PAC-5, гайка сальника ASV-PN-5 и кнопка штока ASV-SBA-2. Затвор в сборе и кольцо седла подбирают только по отдельной строке DN/Kvs ремонтной таблицы.
Подбор выполняют по расчётному расходу и перепаду давления, затем проверяют DN, Kvs, присоединение и ограничения по температуре. Kvs характеризует пропускную способность полностью открытого клапана и не равен постоянному рабочему расходу. Завышенная пропускная способность уменьшает полезную часть хода и затрудняет устойчивое регулирование; диаметр трубы сам по себе не определяет нужное исполнение.
