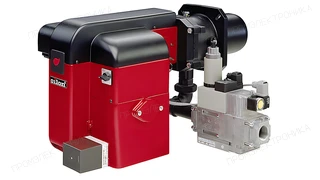

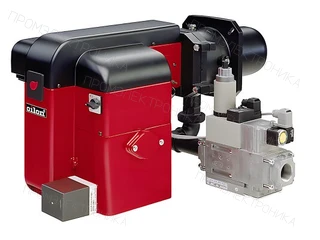

Газовая горелка Oilon GP- 50 H — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — двухступенчатая.
Рабочая область характеризуется параметрами: диапазон мощности — от 200 до 800 кВт; противодавление — от 0 до 9 мбар; давление газа перед рампой — от 3 до 17 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.
Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 240 мм; диаметр пламенной трубы — 160 мм; присоединение — Rp 2"; комплектация — с головой сгорания, с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.
Условия электрического подключения и эксплуатации: питание — 380 В; степень защиты — IP20; температура окружающей среды — от 0 до 40 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 750 Вт.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Oilon. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
