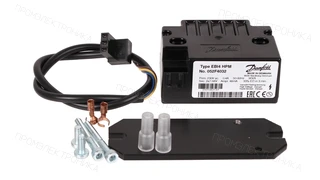

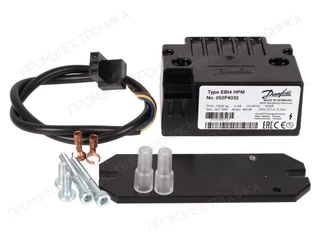

Комплект замены Oilon трансформаторов розжига серии ZM 20/12, 30161169

Комплект замены Oilon трансформаторов розжига серии ZM 20/12, 30161169: техническое описание

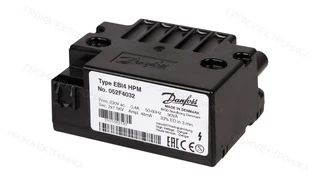

Комплект замены Oilon трансформаторов розжига серии ZM 20/12, 30161169 — комплект для установки или замены трансформатора розжига. Высоковольтный узел формирует искровой разряд между электродами либо между электродом и корпусом горелки; состав комплекта необходимо проверять по ведомости запасных частей. Параметры высоковольтной части: напряжение поджига — 7,5 кВ; ток поджига — 48 мА; высоковольтные выходы — 2; продолжительность включения ED — 33 %.

Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50/60 Гц; ток первичной цепи — 0,4 А; потребляемая мощность — 90 В·А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.

Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø4 мм; степень защиты — IP40. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Oilon; артикул или обозначение — 30161169. Для подтверждения взаимозаменяемости также проверяют состав комплекта, напряжение, ток, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
